Delta VFD-E Manuel D'installation

h t t p : / / w w w . d e l t a . c o m . t w / i n d u s t r i a l a u t o m a t i o n /

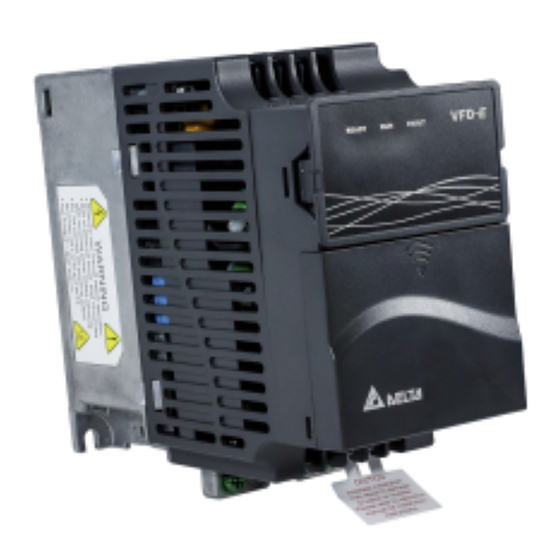

VFD-E
Installation
Hautes Performances / Modulaire / Variateur compact
Cette notice de mise en service rapide du VFD-E ne peut en aucun cas remplacer le manuel d'utilisation du produit, auquel il faut
se référer pour toutes informations complémentaires. Elle permet de mettre simplement en service un moteur asynchrone triphasé
standard avec les paramètres de configuration par défaut.
! Bornes de puissance du variateur et implantation
Bornes Description
R/L1
Bornes d'entrée secteur
S/L2
(1-phase : R et S, 3 phases R, S et T)
T/L3
U/T1
V/T2
Bornes de sortie pour le moteur asynchrone triphasé
W/T3
Bornes pour résistance de freinage (voir annexe B.1 pour
+/B1, B2
plus de détails) – selon le modèle
Bornes pour raccordement du module de freinage externe
+/B1, -
(type BUE – se référer au manuel du matériel) – selon le
modèle
E
Connexion de terre; Respecter les réglementations locales
! Configuration des micro-interrupteurs internes
A faire variateur hors tension
! Bornier de commande
(Pr 04.04 à Pr 04.08 pour la configuration)
Consigne
!
• 5KΩ = valeur mini du potentiomètre
• AVI ou AVI2 : consigne tension 0-10V
• ACM : Ov commun analogique
• ACI : consigne courant 4-20mA
• DCM : Ov commun des entrées
Consigne :
Si 'AVI' :
ACI =AVI2 – tension 0-10V
Si 'ACI' :
ACI : courant 4-20mA
Types d'entrées :
Source : PNP
(24V pour activer l'entrée)
Sink : NPN
(0V pour activer l'entrée)
Capteur 4-20mA
Capteur 4-20mA avec alimentation externe
