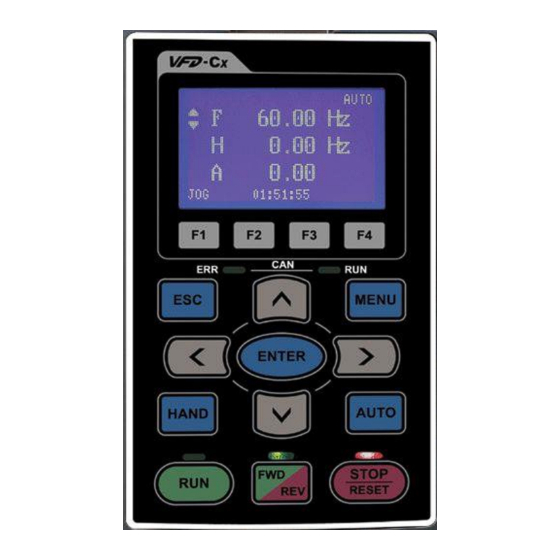

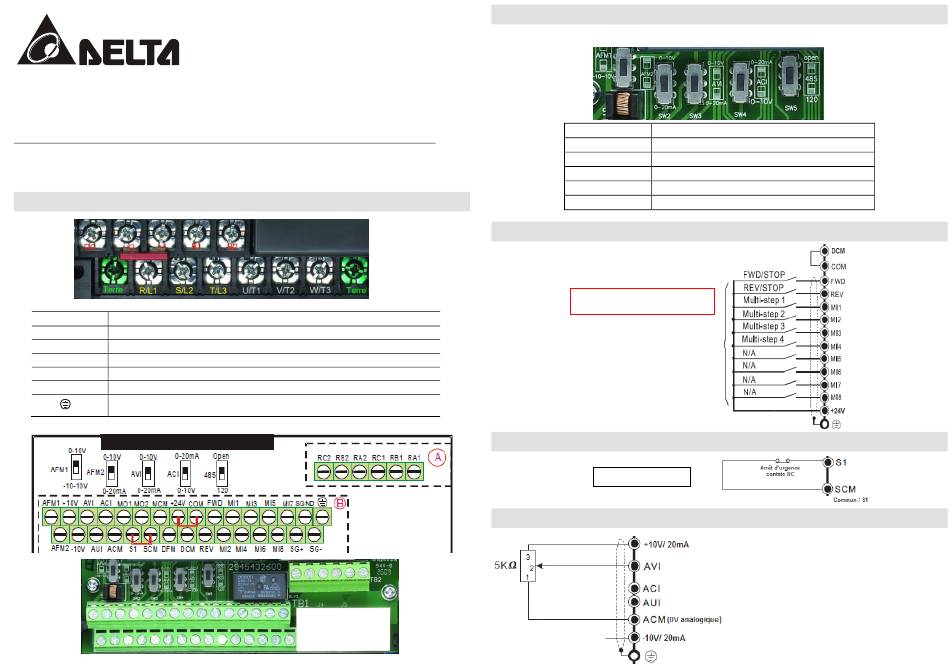

C2000
Installation
Hautes Performances / Modulaire / Variateur compact
Cette notice de mise en service rapide du C2000 ne peut en aucun cas remplacer le manuel d'utilisation du produit, auquel il
faut se référer pour toutes informations complémentaires. Elle permet de mettre simplement en service un moteur asynchrone
triphasé standard avec les paramètres de configuration par défaut.
Bornes de puissance du variateur et implantation
Bornes
Bornes d'entrée secteur
R/L1, S/L2,T/L3
U/T1, V/T2, W/T3
Bornes de sortie pour le moteur asynchrone triphasé
Bornes pour résistance de freinage optionnelle – sur tailles A,B & C
+/B1, B2
Bornes pour raccordement d'une self de lissage optionnelle - sur tailles A,B & C
+2, +1,
DC-
Borne négative du bus DC
E
Connexion de terre; Respecter les réglementations locales
Description
Configuration des micro-interrupteurs internes
A faire variateur hors tension
Micro-interrupteurs
SW1
Configuration sortie AFM1 (0v ; 10v) ou (-10v ; +10v)
SW2
Configuration sortie AFM2 (0v ; 10v) ou (-0mA ; 20mA)
SW3
Configuration entrée AVI (0v ; 10v) ou (0mA ; 20mA)
SW4
Configuration entrée ACI (0v ; 10v) ou (0mA ; 20mA)
SW5
Activation de la résistance fin de ligne 120 Ohm sur RS485
Bornier de commande
(Pr 02.00 à Pr 02.08 pour la configuration)
Exemple de câblage PNP – Source
(24v pour activer l'entrée)
Oter le pont +24 /COM prévu
pour un câblage NPN (Sink)
Configuration
par défaut
Fonction Arrêt d'urgence
Oter le pont S1/SCM
Consigne
Utilisation
5KΩ = valeur mini du potentiomètre
AVI : câblé en consigne tension 0-10V
(selon SW3)
ACI : consigne selon SW4
AUI : consigne tension -10V/+10V
ACM : Ov commun analogique
+10V : alimentation +10V / 20mA
-10V : alimentation -10V / 20mA
