Instructions De Couplage - Modèles À Distance Seulement - Scotsman F0522 Installation Et Manuel D'utilisation

Manuel d'utilisation pour modèles N0422, F0522, N0622, F0822, N0922,
F1222, N1322, F1522 à air, à eau ou à distance
Instructions de couplage - Modèles
à distance seulement
Les couplages aux extrémités des ensembles de lignes
préchargées sont autoétanches lorsqu'ils sont
correctement installés.
Suivez attentivement ces instructions.
Ces étapes doivent être effectuées par un technicien
homologué EPA de type II ou supérieur.
Connexions initiales
1. Enlevez les capuchons protecteurs et les bouchons.
Essuyez les pièces et les surfaces filetées avec un
chiffon propre pour éliminer autant de matière étrangère
que possible.
2. Lubrifiez l'intérieur des couplages, en particulier les
joints toriques, avec de l'huile frigorigène. Les paquets
d'huile sont livrés avec des ensembles de ligne
de Scotsman.

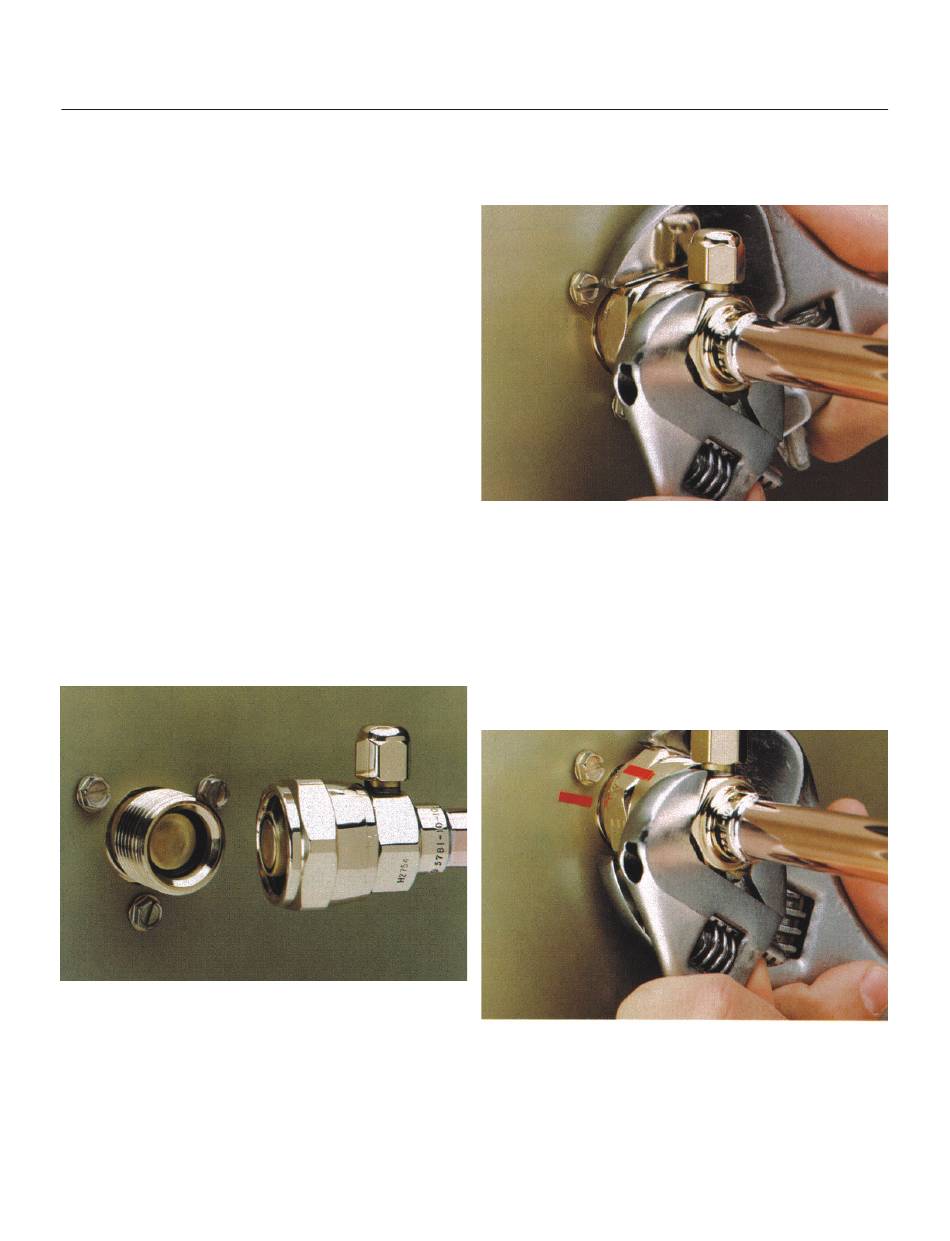

3. Positionnez les raccords sur les bonnes connexions sur
le condenseur et la machine à glace.
•
Liquide
•
Vidange
Connexions finales :
4a. Commencez par serrer les couplages ensemble, à la main,
jusqu'à vous assurez que les fils soient bien engagés.
4b. Ensuite, en utilisant deux clés, serrez le couplage à fond
ou jusqu'à ce qu'une résistance notable se fasse sentir.
Il est important de tourner UNIQUEMENT l'écrou sur le
tuyau préchargé, autrement, les diaphragmes se feraient
déchirer par les couteaux perçants et se
retrouveraienten vrac dans le système de réfrigération.
Remarque : lors du serrage des couplages, les
diaphragmes dans les couplages des raccordements
rapides commenceront à se percer. Lorsque cela se
produira, vous sentirez une certaine résistance lors du
serrage de l'écrou pivotant.
4c. Continuez à serrer l'écrou à fond ou jusqu'à ce
qu'une résistance notable se fasse sentir. (plus aucun fil
ne devrait apparaitre).
Étape importante!!!!!
5. Utilisez un marqueur ou un stylo pour tracer une ligne
sur l'écrou de couplage et le panneau de l'unité. Ensuite,
serrez l'écrou de couplage d'un quart de tour
additionnel. La ligne vous indiquera de combien l'écrou
aura tourné. Ne serrez PAS trop fort.
6. Après que toutes les connexions aient été réalisées,
et que la vanne de sortie du récepteur ait été ouverte
(n'ouvrez pas encore), vérifiez d'éventuelles fuites au
niveau des couplages.
Juillet 2009
Page 13
