Manuel d'utilisation pour modèles N0422, F0522, N0622, F0822, N0922,
F1222, N1322, F1522 à air, à eau ou à distance

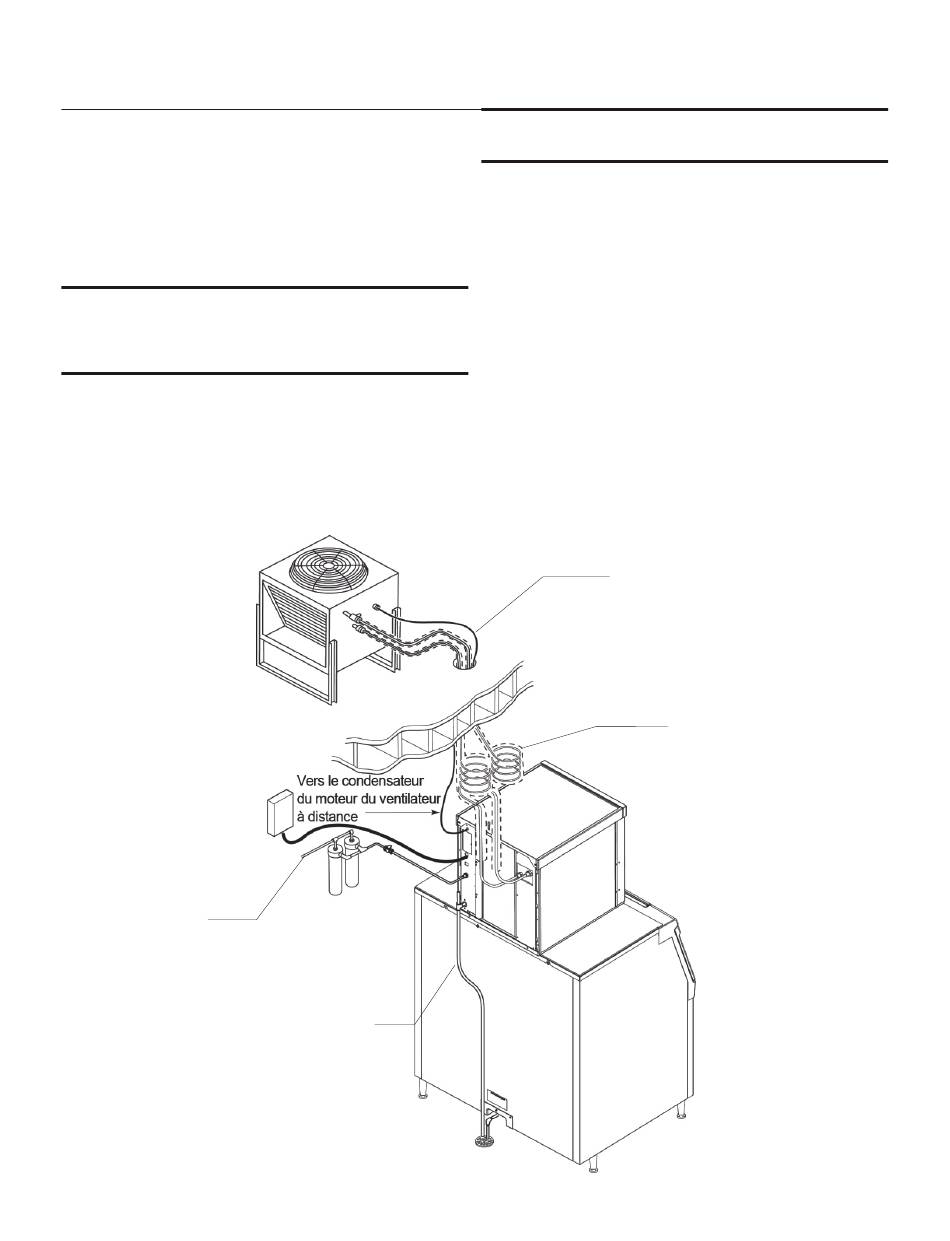

Routage des lignes préchargées - Modèles
à distance seulement
Ne raccordez pas les tuyaux préchargés avant d'avoir
terminé tout le routage et la mise en forme de la
tuyauterie. Voir les instructions de couplage pour les
connexions finales.
1.
Chaque ensemble de tuyaux préchargés contient une
conduite de liquide de 3/8 po de diamètre et une conduite de
vidange de 1/2 po de diamètre. Les deux extrémités de
chaque ligne sont munies de coupleurs rapides.
Remarque : les ouvertures dans le plafond ou les murs du
bâtiment, énumérées à l'étape suivante, sont aux
dimensions minimales recommandées pour permettre le
passage des conduites de fluide frigorigène.
2.
Demandez au couvreur de découper un orifice minimum
de 5,1 cm pour les conduites de fluide frigorigène. Vérifiez
les codes locaux, un orifice distinct peut être requis pour
l'alimentation électrique au condenseur.
Approvisionnement
en eau potable
Évacuation des
condensats
Juillet 2009
Attention : ne PAS plier le tuyau de fluide frigorigène lors
du routage.
3.
Passez les conduites de fluide frigorigène à travers
l'ouverture du toit. Suivez un routage en ligne droite
chaque fois que possible. L'excédent de tuyaux peut
SOIT être enroulé À L'INTÉRIEUR du bâtiment OU être
découpé avant la connexion à la machine à glaçons et
au condenseur.
Si l'excédent de tuyaux est découpé, après resoudure,
la tuyauterie doit être évacuée avant la connexion à la
machine à glace ou au condenseur.
Si l'excédent de tuyaux doit être enroulé, embobinez-le en
une spirale horizontale pour éviter le piégeage de
l'excédent de lignes.
5.
Faites sceller les orifices dans le toit par le couvreur,
selon les codes locaux
Alimentation au
condensateur
Page 12
Ensemble de
lignes de
conduites
préchargées
