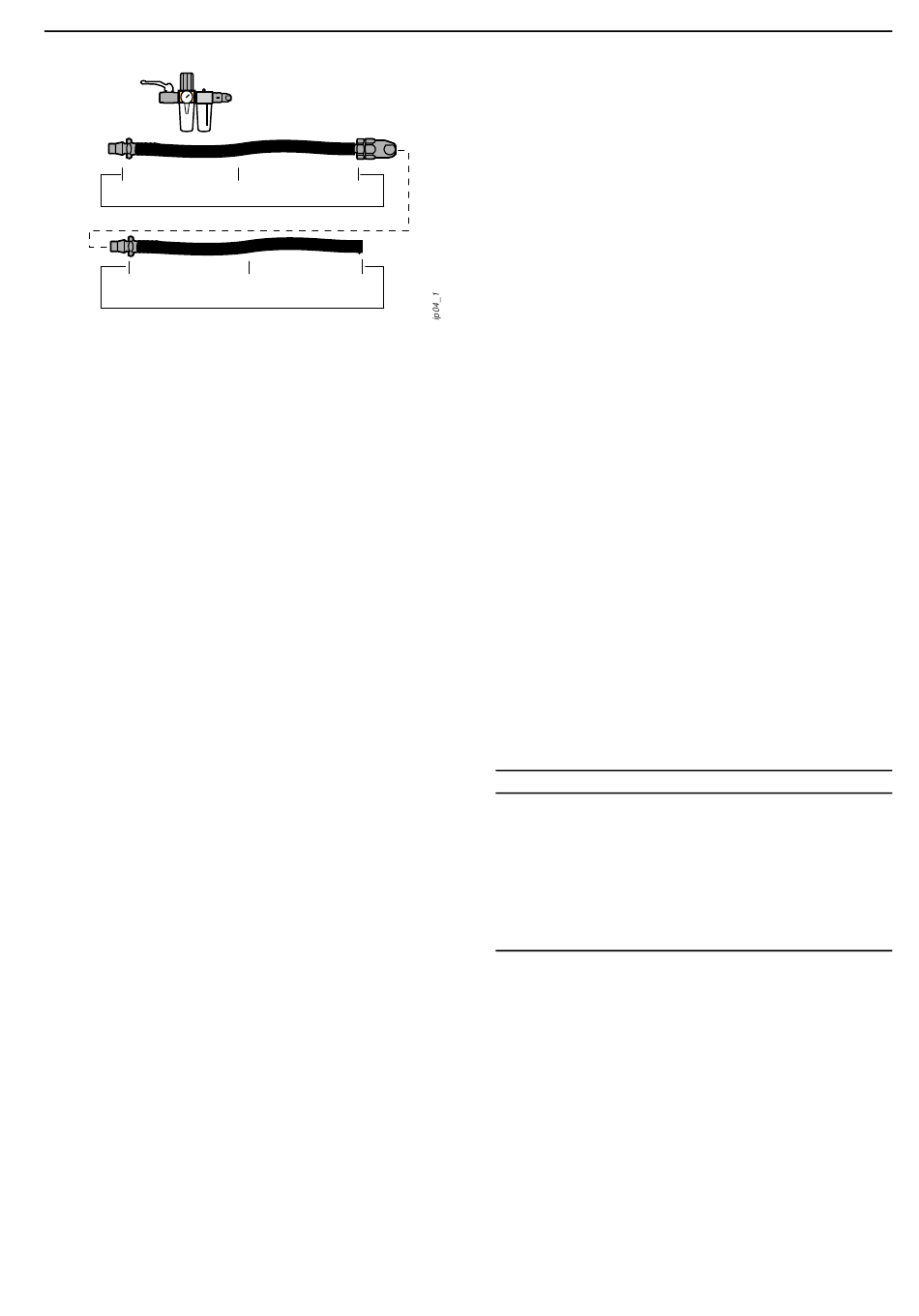

ERGONIP 10 5 m RUBAIR 13
8202 1180 21
ERGONIP 10 0.7 m RUBAIR 13
8202 1180 21
Para obter mais informações, por favor leia Instalações de Linha
de Ar da Atlas Copco N° para pedidos 9833 1191 01 ou 9833 1025
01.
Manuseio
Colocação do escopro
Meta o escopro de modo que o seu retentor (33) entre na ranhura
do escopro. Verifique se a mola do retentor do escopro está tensa.
Remoção do escopro
Levante o extremo traseiro do retentor do escopro (33) e puxe o
escopro para fora.
Uso do resguardo da mão
O resguardo da mão (41) fornecido como acessório para atenuação
de vibrações tem um gancho rápido para prender à fronte da
cobertura (30).
É necessário guiar os escopros compridos para a folha do
escopro, soltar o anel da máquina com um leve puxão e movê—lo
para baixo sobre o escopro.
Prenda o anel à máquina antes de mudar escopros.
Evite pegar directamente no escopro.
Atenuação de vibrações
A atenuação de vibrações é conseguida por meio de duas molas
de ar, uma no mecanismo de impacto entre o pistão (23) e o cilindro
(22) e uma atrás do anel da pinça do escopro (28). Esta última
mola atenua a reflexão da onda de choque proveniente do escopro.
A força necessária de alimentação é determinada pela pressão do
ar fornecida à máquina. Quando a válvula do acelerador estiver
carregada só em parte, é requerida menor força de velocidade.
Para uma atenuação total de vibrações entre a cobertura da
máquina (2) e o mecanismo de impacto: Use força de alimentação
suficiente para que o anel da pinça do escopro (28) esteja
pressionado uns milímetros para cima do batente (29), quer dizer
o escopro é pressionado a mesma distância sobre a fronte da
cobertura.
Se a força de alimentação é demasiado elevada, o anel da pinça
do escopro (28) irá bater contra o cilindro (22), pelo que as
vibrações aumentarão notavelmente e o efeito do impacto
diminuirá.
Ralenti
Ao trabalhar ao ralenti, a potência de saída da máquina é
apreciavelmente reduzida já que a ventilação automática ocorre
através da pinça (25). Os batimentos do ralenti são absorvidos por
um batente elástico (29). Ao comutar de trabalho para ralenti,
alguns batimentos fortes do ralenti podem ser absorvidos pelo
batente.
BALL VALVE+
MIDI F/RD 15+
ERGOQIC 10
8202 0829 11.
ERGOQIC 10
Atlas Copco Tools - 9836 1761 00
Instruções de operação e de segurança
Evite trabalho desnecessário ao ralenti .
Quando o batente (29) está gasto, o martelo burilador pode parar
a meio da operação e/ou ter dificuldade em arrancar. Se isso ocorrer
substitua imediatamente o batente a fim de evitar sopros
prejudiciais directamente sobre a fronte da cobertura (31).
Manutenção
Revisão
Se o martelo burilador estiver em uso diário, deve ser limpo e
revisto uma vez de seis em seis meses.
Remoção da cobertura frontal com retentor do escopro e batente
1) Desligue a máquina da rede de ar comprimido.
2) Desaperte o parafuso (32) com a chave (52).
3) Aparafuse o extremo roscado da chave (52) no orifício "A"
Para que a cobertura frontal (31) se separe e possa ser removida
da caixa do motor (2).
4) Remova o batente (29) com o auxílio de uma chave de fenda.
5) Coloque um novo batente, assegurando—se de que a
extremidade bloqueante agarra na ranhura da cobertura frontal.
6) Antes de colocar a cobertura frontal, verifique se o anel da
pinça do escopro (28) acerta com o cone virado para o anel de
vedação (27).
7) Empurre o mais possível a cobertura frontal contra a caixa da
máquina.
8) Desaperte e tire a chave (52).Ponha o parafuso (32) e aperte
com um binário de 40 Nm (4 kpm).
Lubrificação
Durante o trabalho tem de ser fornecido óleo ao martelo burilador
uma vez por turno, numa quantidade de 2,5 ml. O óleo é
introduzido na mangueira de ar. Quando a máquina estiver em
serviço contínuo, recomenda—se a instalação de um lubrificador
espalhador de óleo Atlas Copco na rede de ar comrpimido.
Use sempre lubrificantes de boa qualidade. Os óleos e massas
referidos na tabela são exemplos de lubrificantes que
recomendamos.
Guia de graxa
Marca Grasa
BP Energrease LS-EP2
Esso Beacon EP2
Q8 Rembrandt EP2
Mobil Mobilegrease XHP 222
Shell Alvania EP2
Texaco Multifak EP2
Molycote BR2 Plus
Informação útil
No nosso endereço na Web poderá encontrar toda a espécie de
produtos Atlas Copco Tools, acessórios, peças sobresselentes e
publicações!!
C
Aceda à Atlas Copco www.atlascopco.com
Peças sobressalentes
As peças sem número de encomenda assim como as peças incluídas
nos kits de Manutenção não são, por razões técnicas, entregues
separadamente.
A utilização de outras peças que não as peças genuínas da Atlas
Copco, pode resultar numa diminuição do desempenho e num
Lubricación del aire
Energol E46
Arox EP46
Chopin 46
Almo Oil 525
Torvcula 32
Aries 32
