Planification du système RF200
4.3 Directives de montage
Montage de plusieurs plots de lecture/écriture sur des cadres ou des supports métalliques
Chaque plot de lecture/écriture monté sur du métal couple une partie du champ sur le
support métallique. Le respect de la distance minimale D et des zones sans métal a, b
permet normalement d'éviter les risques d'influence mutuelle. Une influence est toutefois
possible en cas de positionnement particulièrement défavorable d'un cadre métallique. Cela
se traduit par une augmentation des temps de transmission ou par l'apparition sporadique de
messages d'erreur dans le coupleur.

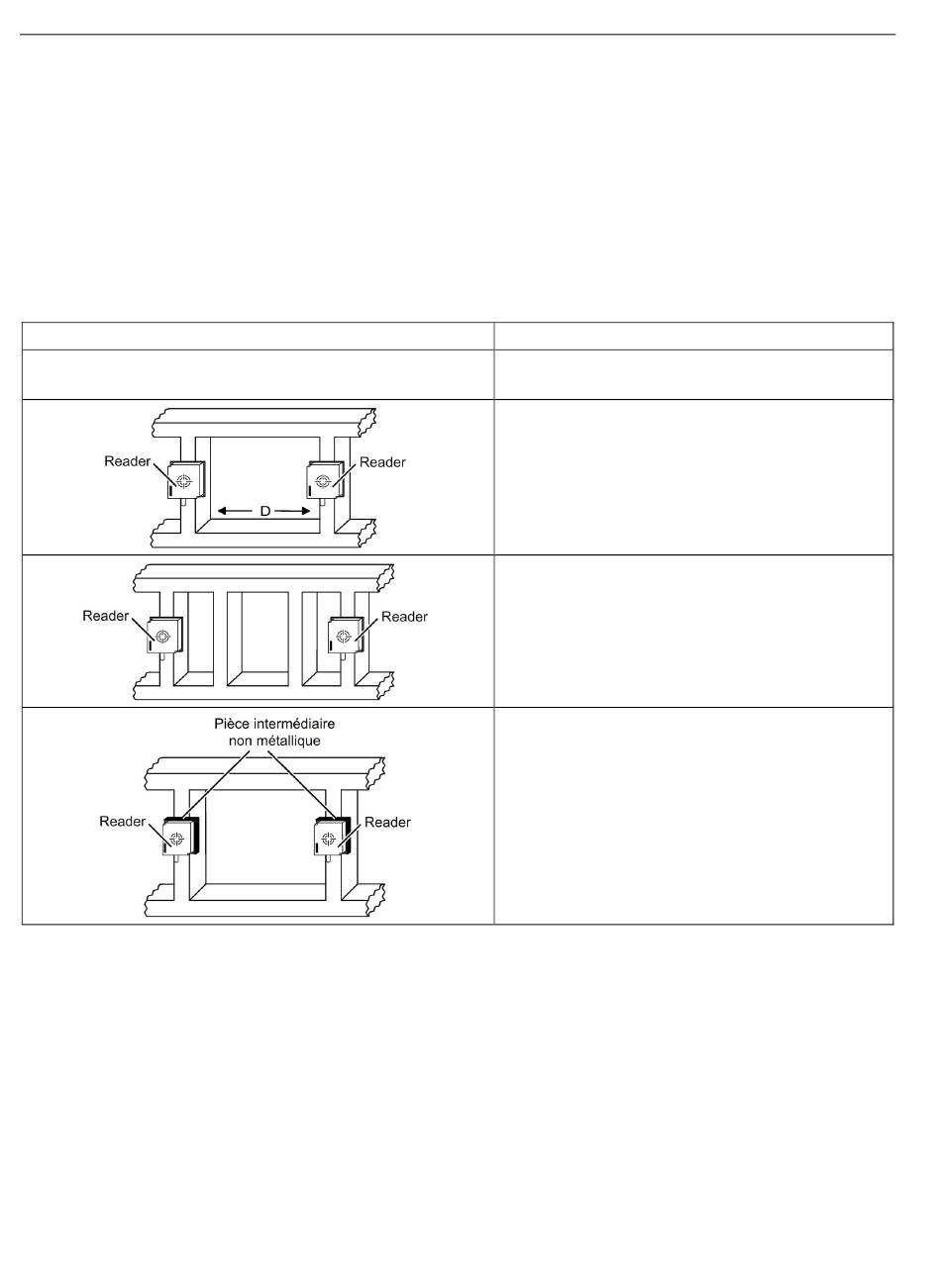

Tableau 4- 20 Montage de plusieurs plots de lecture/écriture sur des cadres ou des supports métalliques
Représentation
4.3.3 Influence des métaux sur différents transpondeurs et plots de lecture/écriture
Montage sur du métal ou montage noyé de différents transpondeurs et plots de lecture/écriture
Certaines conditions doivent être respectées en cas de montage des transpondeurs et des
plots de lecture/écriture sur des surfaces métalliques et de montage noyé dans des
éléments métalliques : Vous trouverez de plus amples informations dans les descriptions
des différents transpondeurs et plots de lecture/écriture dans le chapitre correspondant.
52
Description
Problème :
Influence mutuelle des plots de lecture/écriture
Remède :
Augmentation de la distance D entre les deux plots de
lecture/écriture.
Remède :
Montage d'un ou de plusieurs piliers métalliques pour
court-circuiter les champs parasites.
Remède :
Intercaler une pièce intermédiaire non métallique de 20
à 40 millimètres d'épaisseur entre le plot de lec-
ture/écriture et le cadre métallique Cette solution per-
met de réduire considérablement le couplage parasite
du champ sur le support :
