5.8.3

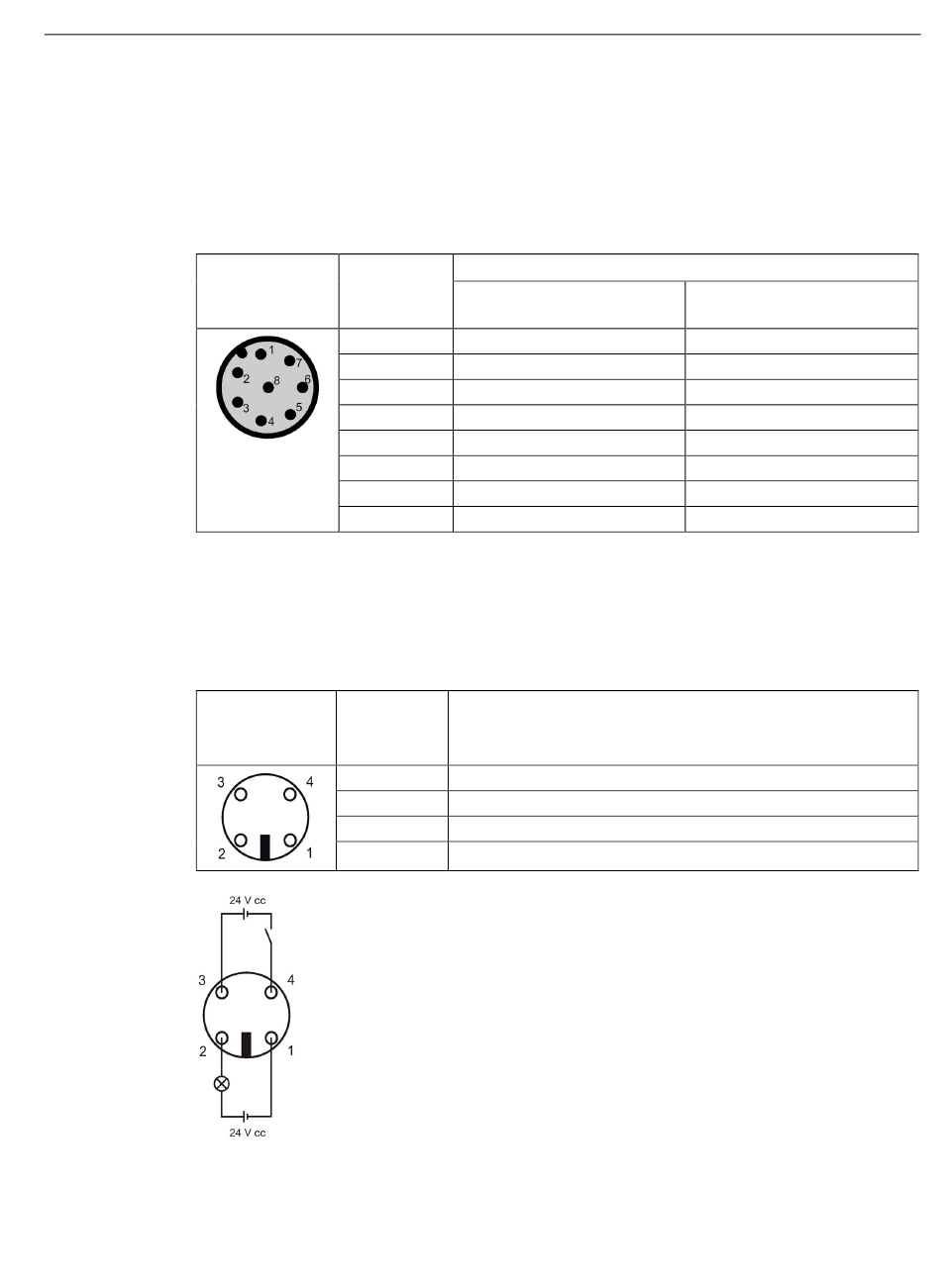

Brochage du RF290R

RS422/RS232
Tableau 5- 17 Brochage de l'interface RS422/RS232
Broche
E/S TOR
possible uniquement en mode PC (RS232)
Tableau 5- 18 Brochage de l'interface E/S TOR
Br.
Figure 5-19
SIMATIC RF200
Manuel système, 07/2017, J31069-D0227-U001-A9-7719
Broche
M12 8 pts
RS422
côté appareil
1 +24 V
2 - Emission
3 0 V
4 + Emission
5 + Réception
6 - Réception
7 non affectée
8 Terre (blindage)
Br. Brochage douille
M12 4 pts
côté appareil
1 DO - Contact à relais COM (Common)
2 DO - Contact à relais NO (Normaly Open, contact à fermeture)
3 DI - Entrée commutée, +24 V
4 DI - Terre, 0 V
Brochage sur le connecteur d'alimentation
Plots de lecture/écriture
5.8 SIMATIC RF290R
Brochage de l'interface
RS232
+24 V
RXD
0 V
TXD
non affectée
non affectée
non affectée
Terre (blindage)
