Affectation Des Broches Rf240R; Led Témoin - Siemens SIMATIC RF200 Manuel

5.4.3

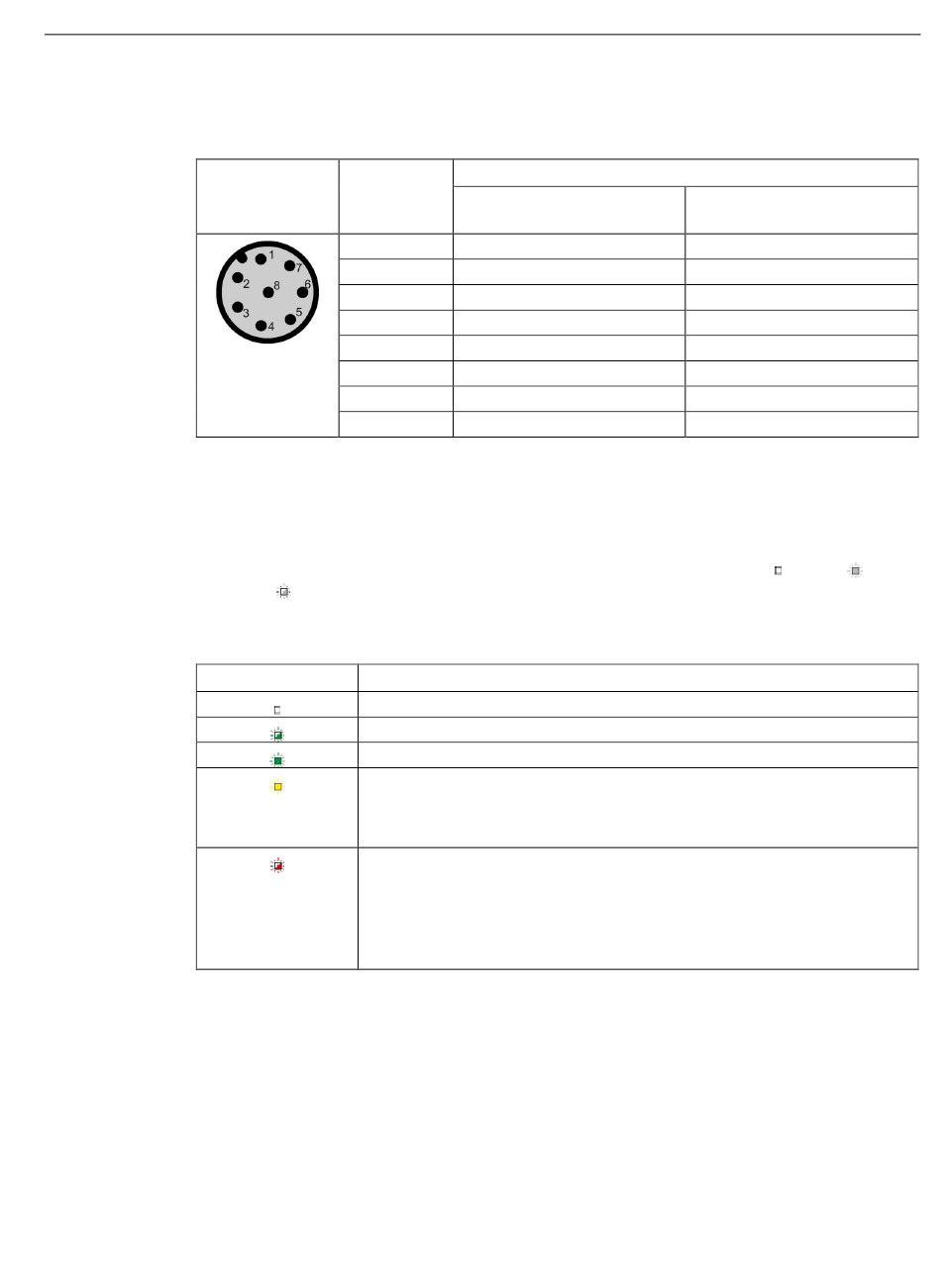

Affectation des broches RF240R

Broche
5.4.4 LED témoin
Les états de fonctionnement du plot de lecture/écriture sont signalés par la LED. La LED
peut visualiser les couleurs vert, rouge ou jaune et adopter les états éteint , allumé
clignotant .
Tableau 5- 7 LED témoin du plot de lecture/écriture
SIMATIC RF200
Manuel système, 07/2017, J31069-D0227-U001-A9-7719
Broche
M12 8 pts
côté appareil
1
2
3
4
5
6
7
8
LED Signification
Le plot de lecture/écriture est hors tension.
Tension de service présente, plot non initialisé ou antenne désactivée
Tension de service présente, plot initialisé et antenne activée
Mode "avec présence" : Transpondeur présent
•
Mode "sans présence" : Transpondeur présent et commande en cours
•
d'exécution
Présence d'une erreur Le nombre de clignotements renseigne sur l'erreur
détectée. Pour plus d'informations sur les message d'erreur, voir chapitre
"Codes d'erreur des plots RF200 (Page 333)". La signalisation optique de
défaut n'est réinitialisée que lorsque le paramètre de réinitialisation corres-
pondant ("option_1 = 2") est à 1 (voir l'information produit "Jeu de commandes
SIMATIC RF200").
Brochage de l'interface
RS422
+24 V
- Emission
0 V
+ Emission
+ Réception
- Réception
non affectée
Terre (blindage)
Plots de lecture/écriture
5.4 SIMATIC RF240R
RS232
+24 V
RXD
0 V
TXD
non affectée
non affectée
non affectée
Terre (blindage)
,
123
