Annexe
A.2 Accessoires
ANT D10, câble de raccordement d'antenne inclus (3,3 m)
Câble d'antenne
Rallonge de câble d'antenne
A.2.2.3

Description

A.2.2.4

Mode de fonctionnement

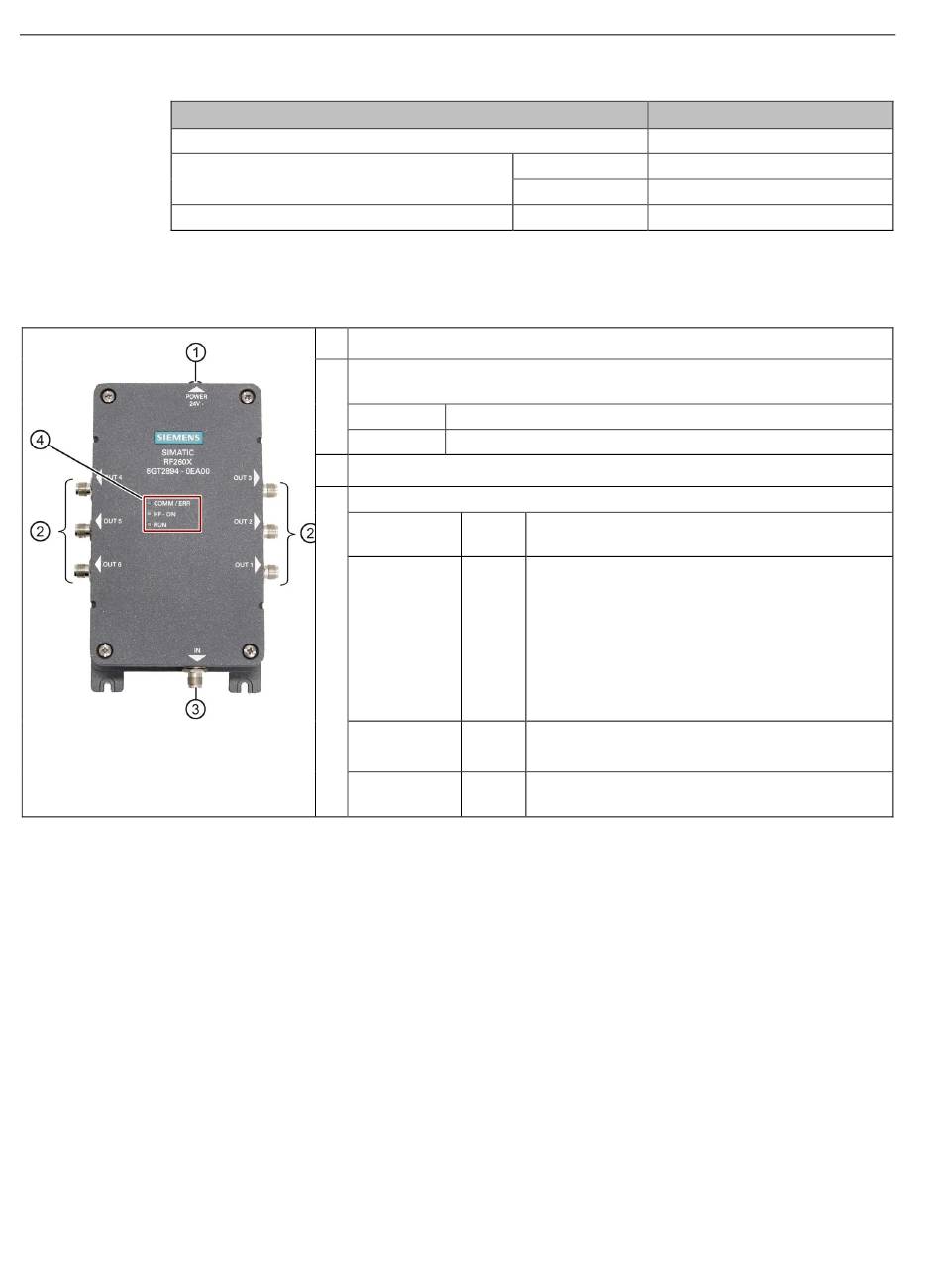

Le multiplexeur RF260X permet de faire fonctionner jusqu'à 6 antennes sur un plot de
lecture/écriture. Le traitement des données est séquentiel.
La commutation des antennes se fait en mode multiplexé dans le temps de sorte que la
connexion de plusieurs antennes rallonge le temps de traitement/d'activité par antenne en
conséquence.
344
①
Alimentation 24 V cc
①
Sorties d'antenne OUT 1 à OUT 6
avec témoins à LED
Couleur Etat des LED
jaune allumé lorsque la sortie d'antenne correspondante est active.
①
Entrée d'antenne SLG "IN"
①
Témoins à LED
LED Cou-
leur
COMM / ERR rouge
HF - ON vert
RUN vert
Numéro d'article
6GT2698-5AF00
3,3 m 6GT2691-0CH33
10,5 m 6GT2691-0CN10
7,2 m 6GT2691-0DH72
Etat des LED
clignote lorsque le RF260X reçoit un signal du
•
SLG. (uniquement pour des commandes di-
rectes au RF260X)
allumé lorsque le multiplexeur a détecté une
•
erreur sur la sortie
(par exemple, câble d'antenne sans terminai-
son / défectueux / court-circuit)
allumé lorsqu'un signal HF est appliqué à la
③
douille "IN"
clignote lorsque le RF260X est en fonctionnement
normal.
