Zone sans métal
Il faut éloigner des antennes toutes les pièces métalliques importantes pour garantir le bon
fonctionnement des différentes variantes de montage.
Figure 4-20
a
b
c
Figure 4-21
SIMATIC RF200
Manuel système, 07/2017, J31069-D0227-U001-A9-7719

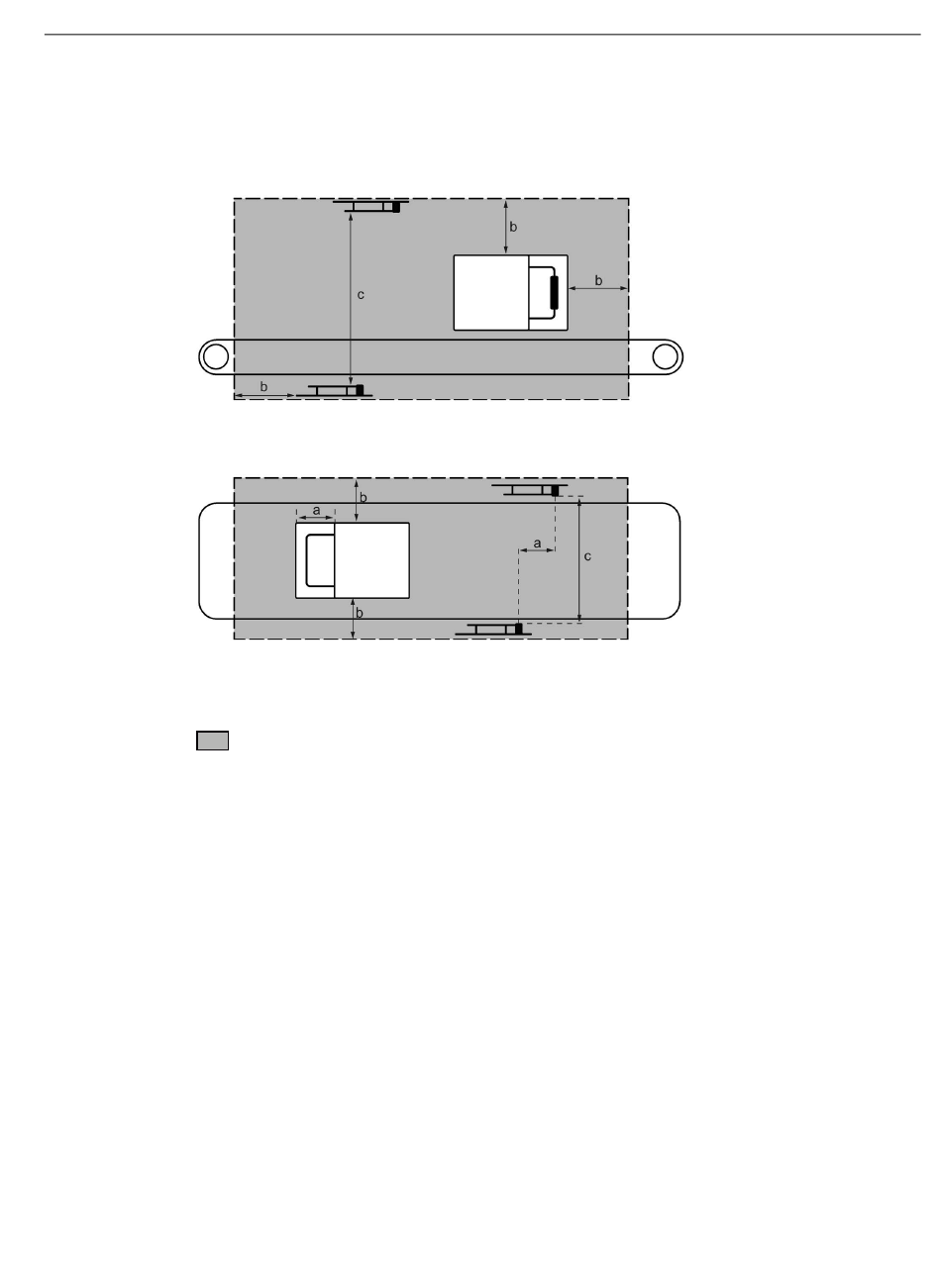

Zone sans métal, vue de côté (exemple d'agencement tunnel sur une bande
transporteuse)
moitié de la longueur d'antenne env.
au moins 100 mm
600 mm max.
Zone sans métal
Zone sans métal, vue de dessus (exemple d'agencement tunnel sur une bande
transporteuse)
Planification du système RF200
4.3 Directives de montage
