Fonctionnement de l'API de base et traitement des E/S
1-2-2 Etat du bit de maintien
!
Attention Ne pas utiliser les bits d'état (DM 6601) (bit de maintien E/S et bit de maintien
1-2-3 Mémoire du programme protégé en écriture
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
20
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Rem. Lorsque "l'indication mode démarrer" est réglé sur 00 et que le sélecteur 2 du
micro--interrupteur de l'unité centrale du CPM2C est sur ON, le CPM2C entre
automatiquement en mode RUN indépendamment de la configuration des com-
mutateurs du mode Console de programmation.
Effectuer les sélections ci-dessous afin de déterminer si les bits de maintien
d'état forcé (SR 25211) et/ou les bits de maintien IOM (SR 25212) doivent rete-
nir l'état effectif des bits à la coupure de tension ou si cet état doit être effacé.
Le bit de maintien d'état forcé (SR 25211) détermine si l'état de réglage/réinitiali-
sation forcé est ou non conservé lors du changement du mode PROGRAM au
mode MONITOR.
Le bit de maintien IOM (SR 25212) détermine si l'état des bits IR et des bits LR
est ou non conservé lorsque l'API démarre puis est arrêté.
d'état forcé) si la coupure de l'alimentation du micro API excède le temps de
sauvegarde de la mémoire alimentée par l'intermédiaire d'un condensateur
interne. Si ce temps est dépassé, l'état de la mémoire est instable, même si les
états bit de maintien E/S et bit de maintien d'état forcé sont utilisés. Si un fonc-
tionnement en état de mémoire instable est tenté, des résultats imprévisibles
peuvent apparaître.
Rem. 1. La durée de sauvegarde de la mémoire du condensateur interne varie selon
la température ambiante, mais est de 20 jours à 25_C. Se reporter aux
caractéristiques techniques du matériel pour plus d'informations.
2. La durée de sauvegarde de la mémoire suppose que le condensateur
interne soit entièrement chargé avant la coupure de l'alimentation. Le char-
gement total du condensateur nécessite qu'il soit alimenté par l'unité cen-
trale pendant au moins 15 minutes.
Dans les API CPM1, CPM1A, CPM2A et CPM2C la mémoire du programme est
protégée en paramétrant les bits 00 à 03 des zones de DM 6602 à 0. Les bits 04

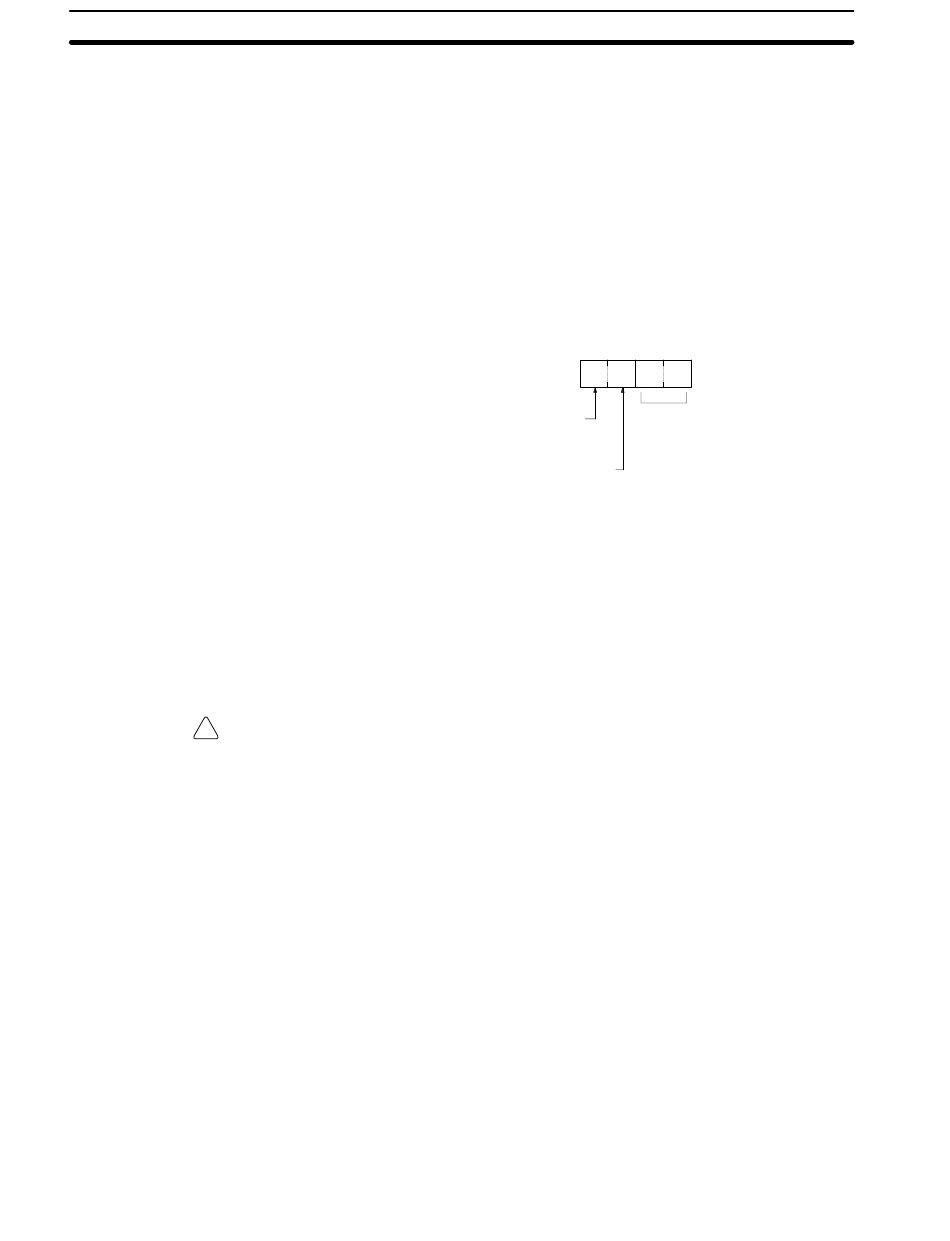

Bit
15
DM6601
Configuration
SR 25211
0 : Etat supprimé
1 : Etat conservé
Configuration SR 25212
0 : Etat supprimé
1 : Etat conservé
Par défaut : Supprimés tous les deux
Chapitre
0
0
0
Toujours 00
1-2
