Atlas Copco RRH 04P-01 Instructions page 85

RRH 04P-01
インストールの提案
適切なカプリングを選択するために、ホースとクラン
プはの詳細を明確にすることは手間がかかります。
その時間を短縮させ、適切な容量のエアラインの
インストールを確実にするために、ツールのタッピ
ングポイントから当社はインストールの提案をいた
します。.

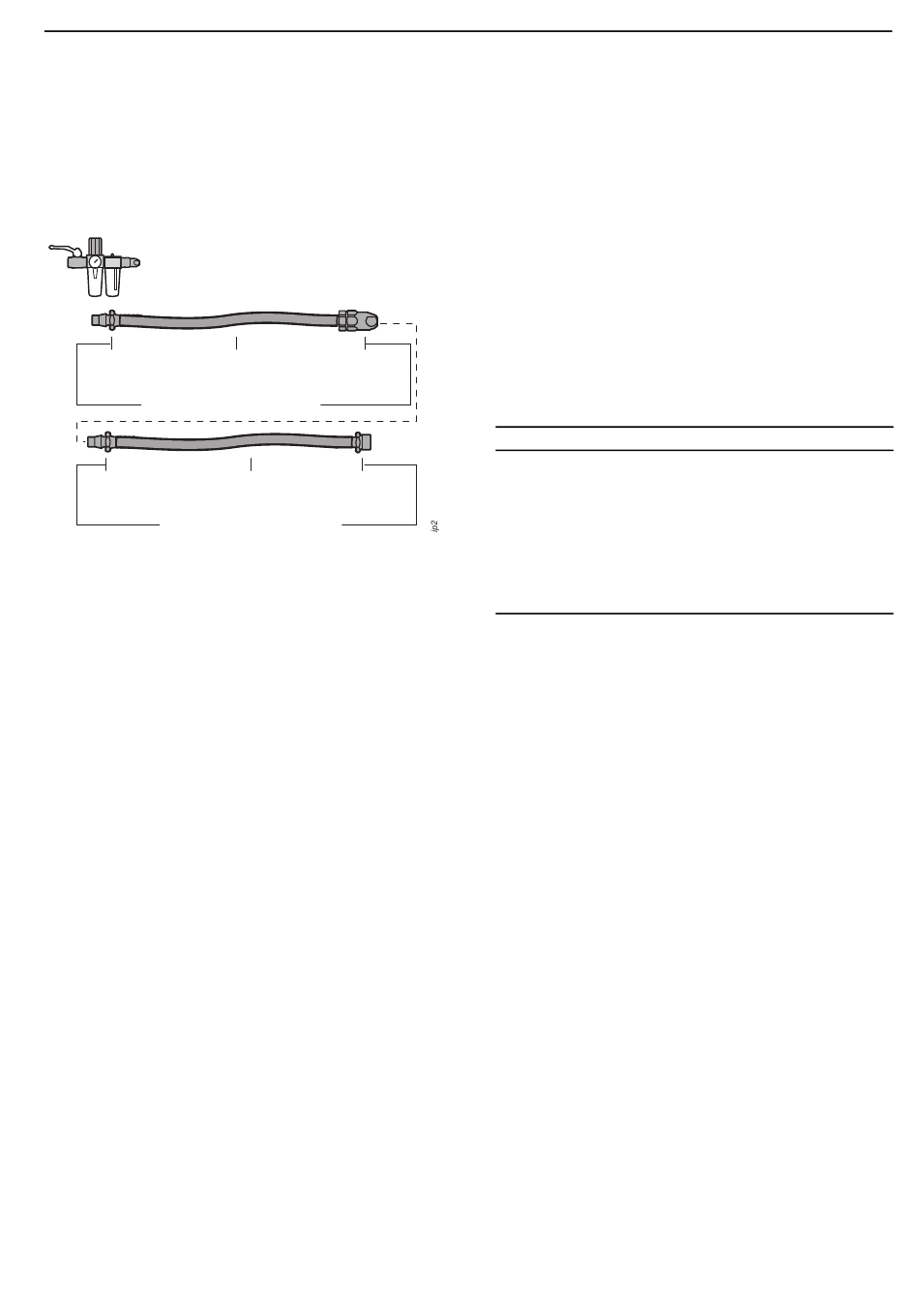

Filtered, regulated and oil fog lubricated air for a
max. air flow of 10 l/s
BALL VALVE + MIDI F/RD 15 + ERGOQIC 10
8202 0829 11
ErgoNIP 10 5 m PVC 10
5 m RUBAIR 10
8202 1180 18 / 8202 1180 43
ErgoNIP 10 0.7 m CABLAIR 10
0.7 m RUBAIR 10
8202 1180 19 / 8202 1180 42
詳細情報は、アトラスコプコ工業用パワーツールの
カタログ、オーダー番号 9837 3000 01をお読みく
ださい。
取り扱い
スタートと作動
機械のスタート時には、リベットパンチ・打撃メカニ
ズムとスロットルバルブの両方が押し込まれている
必要があります。
スロットルバルブは、アプリケーションに応じて、
上記ステップの前か後で作動させることができま
す。
効果的な制振のためには、リベットパンチと打撃
メカニズムを押し込むことで、メカニズムがフリートラ
ベルの範囲内で動作する必要があります。
最適なフィード力は、「ノイズおよび振動削減宣
言」に記載されています。
パワーコントロール制御
調節は、機械がエアラインから切断されていること
A
を確認してから行なってください。
リベットハンマの打撃力は、バルブノブを無段階で
回転させることによってコントロールできます。ピン
と、ノブの「＋」サインが低い位置に設定されている
ときに、最大出力が得られます。
JA
ErgoQIC 10
ErgoNIP 10 M08
Nipple
Male 1/4" BSPT
© Atlas Copco Industrial Technique AB - 9836 9751 00
メンテナンス
潤滑
リベットハンマの使用時には、毎シフトごとに潤滑し
てください。潤滑油（液体タイプ）を1cm
内部に入れてください。 機械が連続的にサービス
に使用されている場合は、アトラスコプコの油霧潤
滑剤の使用をお勧めします。
オイルが多すぎるとメインバルブが機能しなくなり
A
ます。したがって、推奨事項に厳密にしたがって循
環を行うことは非常に重要です。
高品質の潤滑剤を使用してください。表に記載さ
れる、メーカのオイルとグリースは、推奨される潤滑
油の例です。
グリースガイド
ブランド名 グリース
BP Energrease LS-EP2
Esso Beacon EP2
Q8 Rembrandt EP2
Mobil Mobilegrease XHP 222
Shell Alvania EP2
Texaco Multifak EP2
Molycote BR2 Plus
オーバーホール
リベットハンマを毎日使用する場合には、6ヶ月毎
にオーバーホールとクリーニングを行う必要があり
ます。解体と組立に関する指示は、別添のサービ
スマニュアルを参照してください。
目詰まりとそれによる機能低下を予防するため
に、アダプタ背後のフィルタは頻繁に清掃してくだ
さい。
有用な情報
C アトラスコプコのホームページ www.atlascopco.com
にアクセスしてください
弊社のウェブサイトには、弊社製品、アクセサリ、ス
ペア部品、印刷物に関する情報が掲載されていま
す。
人間工学ガイドライン
) 頻繁に休憩をとり作業姿勢を変更すること。
1
) ワークステーション領域を任意のニーズと作業タ
2
スクに適合させること。
• 静荷重を回避するために部品やツールをどこ
に配置するかを決定して、使いやすい到達範
囲を調整します。
• テーブルや椅子などの作業タスクに適切な
ワークステーション設備を使用すること。
安全に関する注意事項
3
エアホース
空気潤滑
Energol E46
Arox EP46
Chopin 46
Almo Oil 525
Torvcula 32
Aries 32
85
