RRH 04P-01
Připojení stlačeného vzduchu
• Nástroj je zkonstruován pro pracovní tlak (e) 6–7
bar = 600–700 kPa = 87–102 psi.
• Před připojením profoukněte hadici.

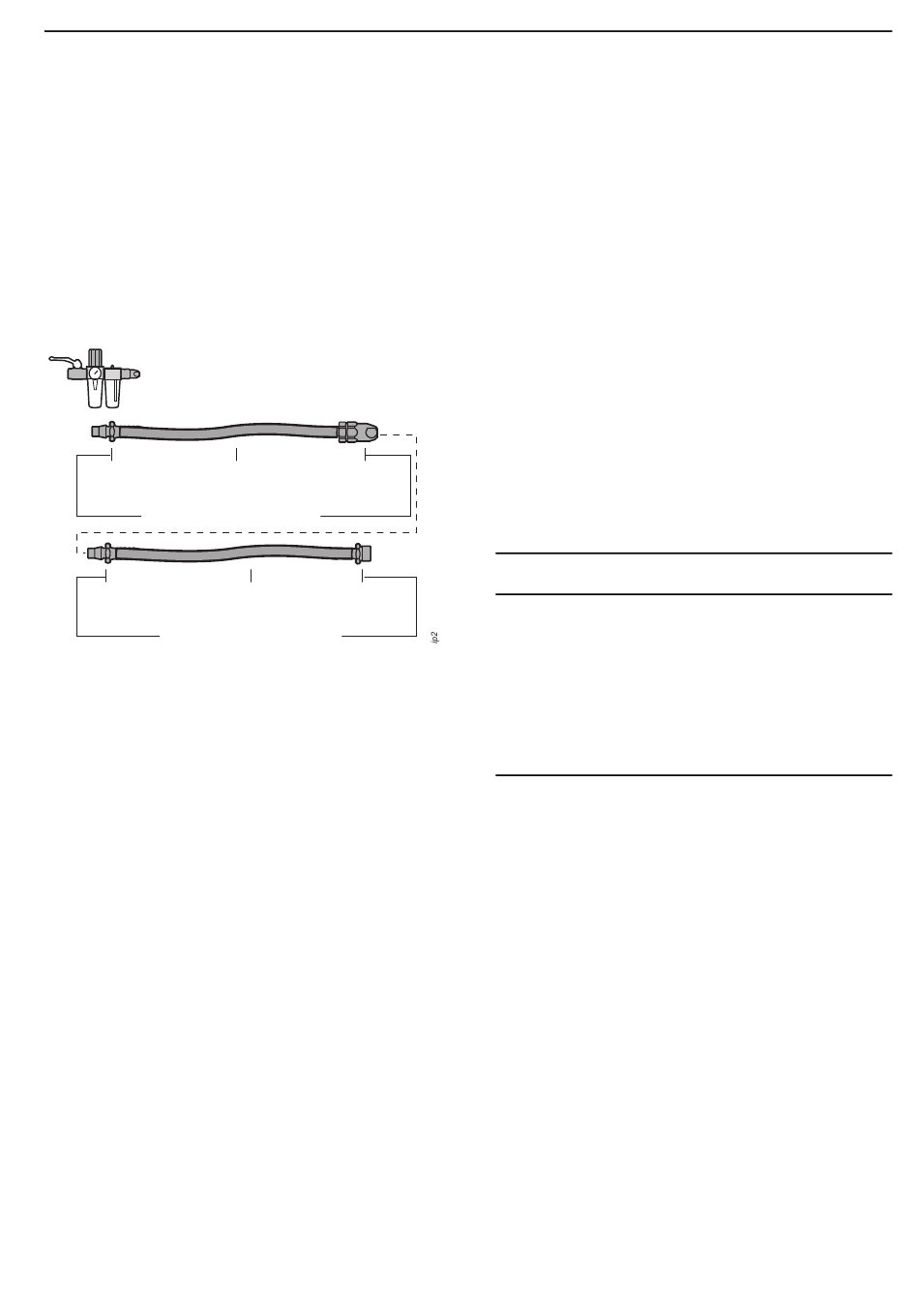

Pokyny k instalici
Výběr správných spojek, hadic a spon může být v
důsledku nutné znalosti podrobností někdy
problematický. Chcete-li ušetřit svůj čas a zajistit
správnou kapacitu pneumatického rozvodu od
připojného místa až k nástroji, nabízíme vám
montážní doporučení.
Filtered, regulated and oil fog lubricated air for a
max. air flow of 10 l/s
BALL VALVE + MIDI F/RD 15 + ERGOQIC 10
8202 0829 11
ErgoNIP 10 5 m PVC 10
5 m RUBAIR 10
8202 1180 18 / 8202 1180 43
ErgoNIP 10 0.7 m CABLAIR 10
0.7 m RUBAIR 10
8202 1180 19 / 8202 1180 42
Další informace najdete v katalogu Atlas Copco
Industrial Power Tools (Mechanické stroje Atlas
Copco), objednávkové číslo 9837 3000 01.
Manipulace
Spuštění a obsluha
Při spouštění zařízení musí být nýtovací
raznice/rázový mechanismus i škrticí ventil v
zatlačené poloze.
Škrticí ventil může být alternativně (v závislosti
na typu aplikace) nastaven před i po výše zmíněném
kroku.
Aby se efektivně tlumily vibrace, musí
mechanismus pracovat v rámci volného chodu
zatlačením nýtovací raznice společně s rázovým
mechanismem.
Optimální síla posuvu je dána v části „Prohlášení
o hluku a vibracích".
Regulace výkonu
A
Nastavování je možné provádět pouze tehdy,
když je zařízení odpojené od přívodu
vzduchu.
CS
ErgoQIC 10
ErgoNIP 10 M08
Nipple
Male 1/4" BSPT
© Atlas Copco Industrial Technique AB - 9836 9751 00
Síla rázu nýtovacího kladiva může být plynule
regulována otáčením knoflíku ventilu. Maximální
síly je dosaženo, když je trn a značka „+" na knoflíku
nastavena v dolní poloze.
Údržba
Mazání
Při používání je nutné nýtovací kladivo mazat každou
směnu. Olej (tekuté mazivo) se použije v množství
3
asi 1 cm a nakape se do vzduchové hadice. Pokud
je zařízení používáno nepřetržitě, doporučuje se
instalovat olejový přimazávač Atlas Copco.
A
Nadměrné množství oleje by bránilo správné
funkci hlavního ventilu. Je proto nesmírně
důležité mazat přesně podle doporučení.
Používejte pouze maziva dobré kvality. Oleje a tuky
jednotlivých výrobců uvedené v tabulce jsou příklady
doporučených maziv.
Průvodce mazáním
Značka Mazací tuk
BP Energrease LS-EP2
Esso Beacon EP2
Q8 Rembrandt EP2
Mobil Mobilegrease XHP
222
Shell Alvania EP2
Texaco Multifak EP2
Molycote BR2 Plus
Generální oprava
Pokud je nýtovací kladivo používáno každý den,
mělo by být každých šest měsíců předáno k
provedení generální opravy a vyčištění. Ohledně
pokynů pro demontáž a montáž viz zvláštní Servisní
návod.
Filtr za adaptérem by se měl často čistit, aby se
předešlo jeho ucpání s následkem snížení kapacity.
Užitečné informace
C Navštivte stránky společnosti Atlas Copco
www.atlascopco.com
Informace týkající se našich výrobků, příslušenství,
náhradních dílů a publikovaných dokumentů
naleznete na našich webových stránkách.
Pokyny pro ergonomickou práci
) Při práci dělejte časté přestávky a často měňte
1
polohu.
Provozní pokyny
Přimazávání
vzduchu
Energol E46
Arox EP46
Chopin 46
Almo Oil 525
Torvcula 32
Aries 32
79
