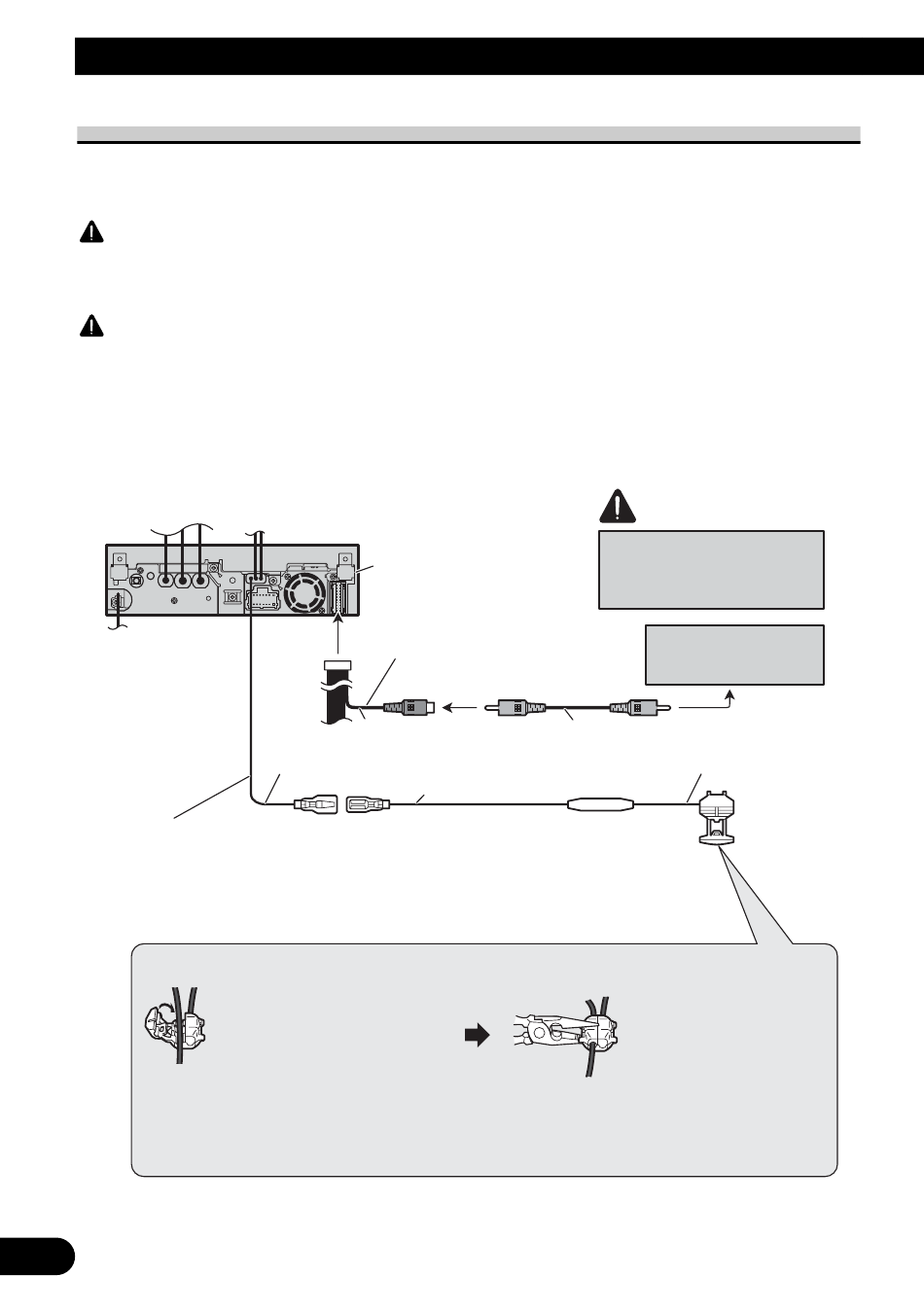

Collegamento alla videocamera di retromarcia

Se si collega l'apparecchio ad una videocamera di retromarcia, posizionando su
REVERSE (R) la cloche del cambio del veicolo si ottiene la commutazione automatica
alle immagini video prodotte dalla videocamera stessa.
AVVERTENZA
UTILIZZARE L'INGRESSO SOLAMENTE PER LA VIDEOCAMERA DI RETROMARCIA O DI
VISUALIZZAZIONE SPECULARE DELLE IMMAGINI. UN IMPIEGO DI TIPO DIVERSO PUÒ
DIVENIRE CAUSA DI INCIDENTE O DI DANNEGGIAMENTO.
PRECAUZIONE
•
L'immagine può apparire sullo schermo invertita.
•
La funzione di videocamera di retromarcia deve essere intesa come ausilio durante il parcheggio in aree
ristrette. Non deve mai essere usata per semplice svago.
•
Gli oggetti ripresi dalla videocamera di retromarcia possono apparire più vicini di quanto in effetti sono.
Violetto/bianco
Dei due fili isolati collegati alla spia posteriore, collegare quello nel
quale cambia il voltaggio quando la leva del cambio è in posizione
di REVERSE (R). Questo collegamento consente all'unità di
rilevare se l'automobile si sta muovendo in avanti o all'indietro.
Metodo di collegamento
Nota:
• Quando si collega la videocamera di retromarcia, in SYSTEM MENU è necessario
impostare correttamente CAMERA POLARITY.
7
Questo apparecchio
Ingresso alla videocamera di
retromarcia (REAR VIEW
CAMERA IN)
20 cm
10 cm
Cavo di prolunga (fornito in dotazione)
1. Fissare il cavo.
PRECAUZIONE
È necessario utilizzare una
videocamera in grado di
porre in uscita immagini
speculari.
Videocamera di
retromarcia
Cavo RCA
(venduto a parte)
Resistenza fusibile
2. Fissare saldamente
con pinze a punta.
All'uscita video
8 m
