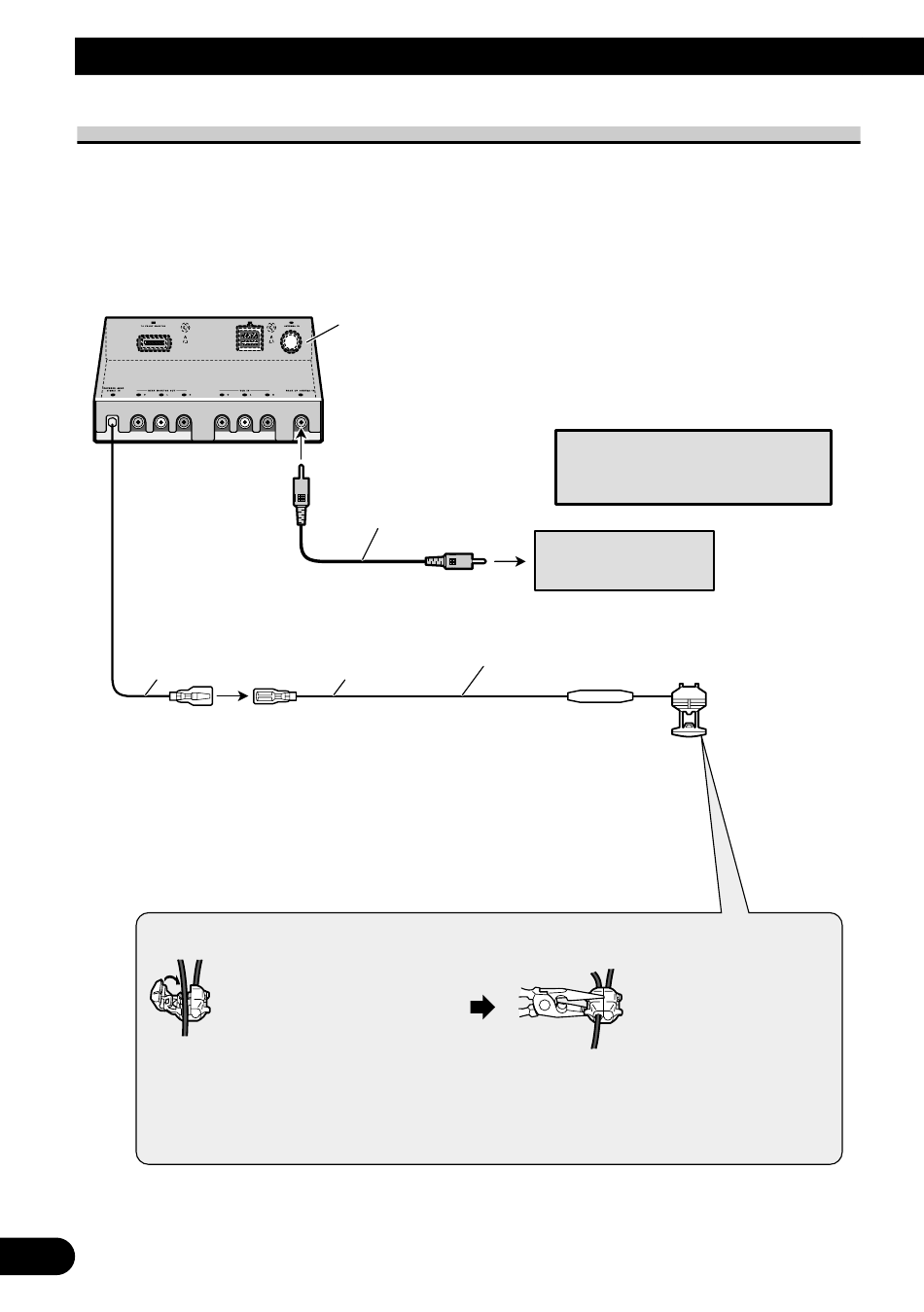

Collegamento alla videocamera di retromarcia

Se si collega l'apparecchio ad una videocamera di retromarcia, posizionando su
REVERSE (R) la cloche del cambio del veicolo si ottiene la commutazione automatica
alle immagini video prodotte dalla videocamera stessa.
10 cm
Violetto/bianco
Dei due fili isolati collegati alla spia posteriore,
collegare quello nel quale cambia il voltaggio
quando la leva del cambio è in posizione di
REVERSE (R). Questo collegamento consente
all'unità di rilevare se l'automobile si sta
muovendo in avanti o all'indietro.
Metodo di collegamento
Nota:
• Quando si collega la videocamera di retromarcia, nel menu SETUP
è necessario eseguire l'impostazione sull'opzione B-CAMERA.
7
Unità a scomparsa
Cavo RCA
(venduto a parte)
All'uscita video
8 m
1.
Fissare il cavo.
Si raccomanda di utilizzare una
videocamera in grado di produrre
immagini speculari.
Videocamera di
retromarcia
Cavo di prolunga (fornito in dotazione)
Resistenza
fusibile
2. Fissare saldamente
con pinze a punta.
Fig. 4
