1
Italiano
ASSEMBLAGGIO
È consentito montare gli accessori EH 24 – EH 48 solo
sui decespugliatori rigidi con tubo di trasmissione di
diametro 24 mm, modelli BC 22 S, BC 220 S, BC 22 T,
BC 220 T, BC 24 S, BC 240 S, BC 24 T, BC 240 T, BC 250 S,
BC 260 4S, BC 280 S, BC 280 T, DS 220 S, DS 2200 S,
DS 220 T, DS 2200 T, DS 240 S, DS 2400 S, DS 240 T,
DS 2400 T, DS 2500 S, DS 2600 4S, DS 2800 S, DS 2800 T.
È assolutamente vietato montare gli accessori
tagliasiepi EH 24, EH 48 su tutti gli altri decespugliatori
EMAK non esplicitamente indicati.
Pericolo d'infortunio e lesioni!
COMBINAZIONI CONSIGLIATE
Si consiglia l'utilizzo dell'accessorio tagliasiepi EH 24
come tagliaerba.
Si consiglia l'utilizzo dell'accessorio EH 48 come
tagliasiepi e con decespugliatori con impugnatura Loop.
Sequenza operativa di montaggio EH 24 ed EH 48:
1. Allentare le viti di serraggio (A, Fig.1) sulla coppia conica ed
estrarla dal tubo di trasmissione con la relativa protezione.
L'attrezzo di taglio eventualmente fissato sulla coppia
conica può restarvi.
ATTENZIONE – Sfilando la coppia conica dal tubo,
l'albero di trasmissione (B, Fig.2) potrebbe sfilarsi; è
necessario che venga nuovamente inserito. L'albero
di trasmissione deve sporgere dal tubo soltanto di
L = 20 mm circa. Se questo valore non viene raggiunto,
ruotare lentamente l'albero, inserendolo nel tubo fino al
valore stabilito.
2. Allentare le viti di serraggio (C, Fig. 3) sul riduttore del
tagliasiepi ed inserirlo sul tubo di trasmissione, ruotandolo
un poco a destra e un poco a sinistra (Fig.4). Quando
l'estremità del tubo non è più visibile nella fessura di
serraggio (Fig.5) spingere il tubo in avanti fino all'arresto.
3. Avvitare sino in fondo le viti di serraggio del tagliasiepi
(C, Fig. 6).
10
2
EH 24 – EH 48 attachments can only be coupled to
solid brushcutters with 24 mm tube diameter, models
BC 22 S, BC 220 S, BC 22 T, BC 220 T, BC 24 S,
BC 240 S, BC 24 T, BC 240 T, BC 250 S, BC 260 4S, BC 280 S,
BC 280 T, DS 220 S, DS 2200 S, DS 220 T, DS 2200 T,
DS 240 S, DS 2400 S, DS 240 T, DS 2400 T, DS 2500 S,
DS 2600 4S, DS 2800 S, DS 2800 T.
Under no circumstances whatever must EH 24, EH 48
hedgetrimmer be used in combination with other EMAK
brushcutters not specifically indicated.
This could result in serious accident and injury!
RECOMMENDED COMBINATIONS
The EH 24 hedgetrimmer attachment is recommended for
use as a grasscutter.
The EH 48 attachments is recommended for use as
hedgetrimmers and in combination with Loop handle
brushcutters.
Assembly sequence for EH 24 and EH 48 models:

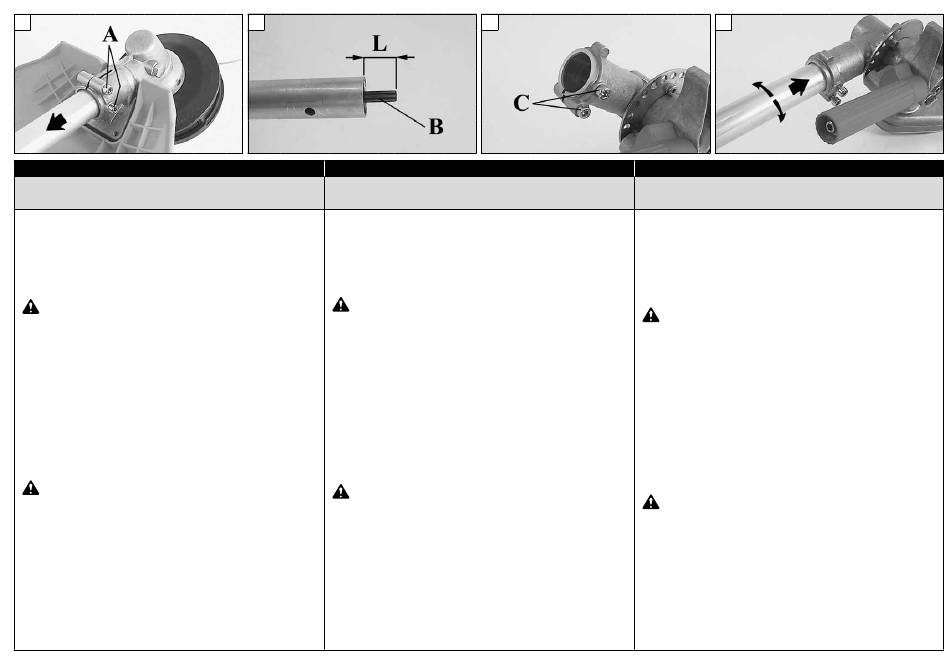

1. Loosen the clamp screws (A, Fig.1) of the brushcutter angle
drive and remove the head from the shaft arm together
with the guard. If there is a cutter fixed to the angle drive,
this can remain attached.
WARNING – When separating the angle drive from the
arm, it may happen that the drive shaft (B, Fig. 2) is also
drawn out, in which case it must be reinserted. The shaft
should project from the arm approximately L = 20 mm
and no more. If the end projects too far, twist the shaft
slowly and ease it back into the arm until the distance is
correct.
2. Loosen the clamp screws (C, Fig. 3) of the hedgetrimmer
angle drive and couple to the end of the shaft arm,
twisting slightly one way and the other (Fig.4). When the
end of the arm can no longer be seen through the clamp
slit (Fig.5), push home until it will go no further.
3. Tighten the clamp screws fully (C, Fig. 6) to secure the
attachment.
3
English
ASSEMBLY
4
Français
ASSEMBLAGE
Il est autorisé de monter les accessoires EH 24 – EH 48
uniquement sur les débroussailleuses rigides avec tube de
transmission, diamètre 24 mm, modèles BC 22 S, BC 220 S,
BC 22 T, BC 220 T, BC 24 S, BC 240 S, BC 24 T, BC 240 T,
BC 250 S, BC 260 4S, BC 280 S, BC 280 T, DS 220 S,
DS 2200 S, DS 220 T, DS 2200 T, DS 240 S, DS 2400 S,
DS 240 T, DS 2400 T, DS 2500 S, DS 2600 4S, DS 2800 S,
DS 2800 T.
Il est absolument interdit de monter les accessoires
taille -haies EH 24, EH 48 sur toutes les autres
débroussailleuses EMAK qui ne sont pas indiquées ici.
Risque d'accidents et de lésions graves!
COMBINAISONS CONSEILLÉES
Il est conseillé d'utiliser l'accessoire taille-haies EH 24
comme coupe-herbe.
Il est conseillé d'utiliser l'accessoire taille-haies EH 48
comme taille-haies et avec des débroussailleuses à
poignée Loop.
Séquence de montage EH 24 et EH 48:
1. Desserrer les vis de fixation (A, Fig.1) sur le couple conique
et dégager ce dernier du tube de transmission avec sa
protection. L'outil de coupe éventuellement fixé sur le
couple conique peut y rester.
ATTENTION – En dégageant le couple conique du tube,
l'arbre de transmission (B, Fig.2) pourrait se détacher; le
remonter immédiatement. L'arbre de transmission doit
dépasser du tube de L = 20 mm environ seulement. Si
l'on atteint cette valeur, tourner lentement l'arbre en
l'enfonçant dans le tube jusqu'à la valeur prescrite.
2. Desserrer les vis de fixation (C, Fig.3) sur le réducteur
du taille-haies et monter ce dernier sur le tube de
transmission en le tournant légèrement à droite puis
à gauche (Fig.4). Lorsque l'extrémité du tube n'est plus
visible dans la fente de serrage (Fig.5), pousser le tube en
avant jusqu'à ce qu'il se bloque.
3. Serrer à fond les vis de fixation du taille-haies (C, Fig.6).
