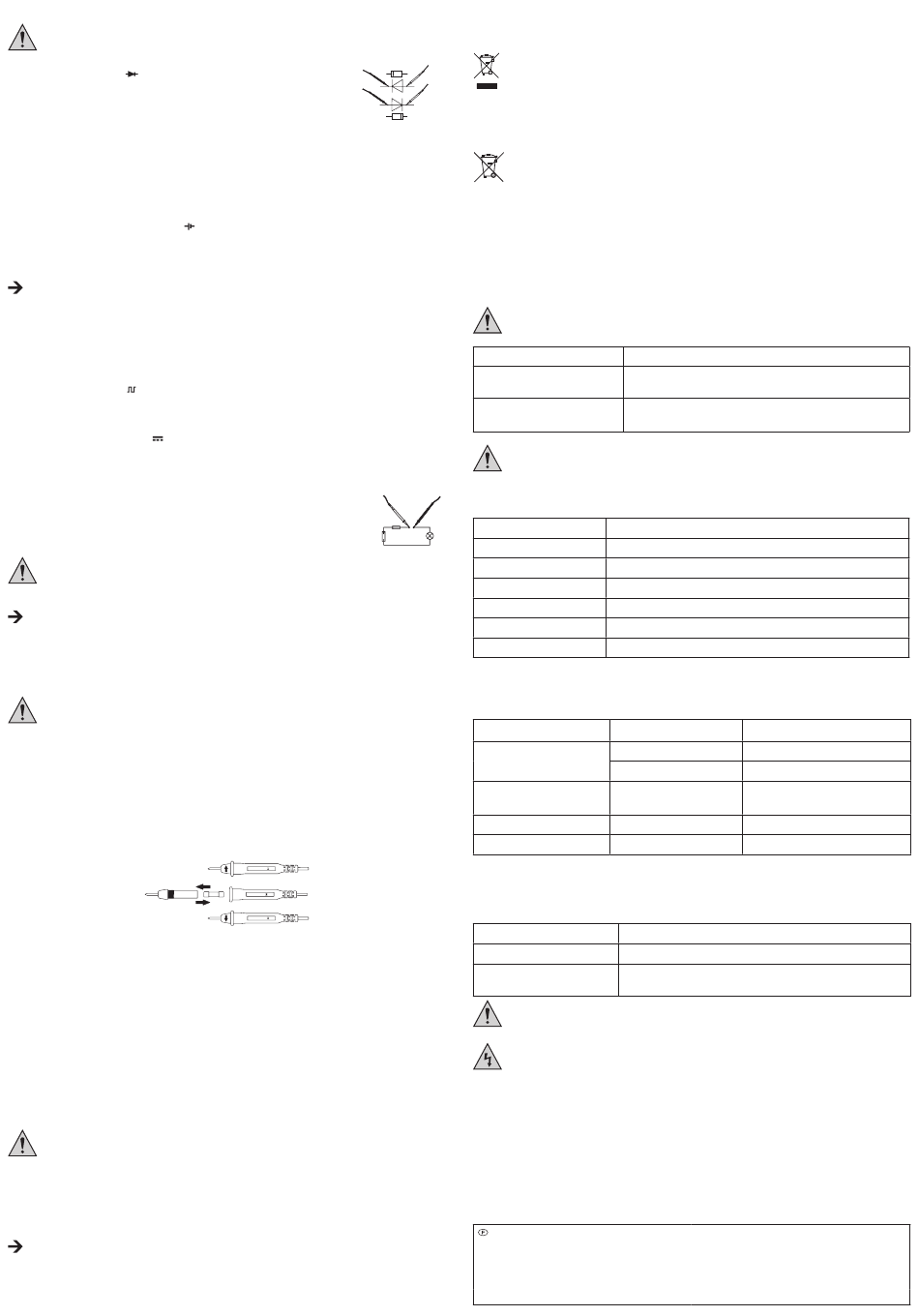

c) Test de diodes
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesurer et autres objets de
mesure sont impérativement hors tension.
Sélectionnez la plage de mesure
• Assurez-vous de la continuité des câbles de mesure en reliant ensemble les deux pointes de
mesure. Une valeur d´env. 003 devra donc ensuite s´afficher.
• Reliez maintenant les deux pointes de mesure à l'objet à mesurer (diode).
• L'écran affiche la tension de conduction en millivolts (mV) (des valeurs de tension normales
sont 700 mV env. pour une diode silicium, 250 mV env. pour une diode germanium). Si « 1 » est
visible, la diode est soit mesurée en direction inverse soit défectueuse (interruption).
• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF ».
d) Test de piles
Les deux plages de mesure permettent de tester tous les piles et accumulateurs d'une tension nominale de 9V ou de 1,5 ou
1,2V. Les cellules seront légèrement contraintes lors de l'essai, dans une mesure équivalente à leur utilisation.
Sélectionnez la plage de mesure correspondante
Pour les accumulateurs de 1,2V veuillez utiliser la plage 1,5V.
• Reliez la pointe de mesure rouge au pôle positif et la pointe de mesure noire au pôle négatif.
• La tension à vide de la pile/ de l'accumulateur est indiquée à l'écran.
Si vous testez une pile neuve ou un accumulateur plein, la tension à vide est légèrement supérieure à la tension
nominale indiquée.
• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF ».
e) Générateur de signaux rectangulaires
Le multimètre peut être utilisé dans cette gamme comme générateur de signaux rectangulaires afin de contrôler des circuits
audio ou semblables. Dans cette plage de mesure, un signal de 65±5 Hertz et d'une amplitude de 3 Vpp est actif aux pointes
de mesure. Ne court-circuitez pas les câbles de mesure dans cette plage de mesure.
Sélectionnez la plage de mesure .
• Reliez maintenant les deux pointes de mesure à l'objet à mesurer (rouge = signal, noir = masse de référence).
• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF ».
f) Mesure du courant continu A
Les mesures de courant peuvent être effectuées dans une plage de 0 à 200mA. Toutes les plages de mesure du courant sont
protégées par fusibles et disposent donc d'un dispositif de sécurité contre les surcharges.
Pour mesurer les courants continus (CC), procédez comme suit:
• Si vous désirez mesurer des courants de jusqu'à 2000 mA maxi., placez le sélecteur rotatif en
position « 2000μA » ou de la plage de mesure appropriée.
• Raccordez à présent les deux pointes de mesure en série à l'objet à mesurer (pile, circuit etc.) ; la
polarité respective s'affiche à l'écran avec la mesure momentanée.
Nemesurez en aucun cas les courants supérieurs à 200 mA dans la plage μA/mA, sous risque de déclencher
le fusible. La tension dans le circuit de mesure ne doit pas dépasser 250V. Dans la plage ampèremétrique,
les deux pointes de mesure sont connectées à basse impédance. Risque d´électrocution mortelle rien en
cas de contact avec une pointe de mesure.
Si aucune mesure n'est plus possible (aucune modification de la valeur mesurée etc.), le fusible interne s'est
probablement déclenché. Vous trouverez des indications sur le remplacement de fusible au chapitre suivant.
• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF ».
MAINTENANCE ET NETTOYAGE
Avant de procéder à l'entretien ou au nettoyage de l'appareil, il est impératif de respecter les consignes de sécurité suivantes:
L'ouverture de caches et le démontage de pièces risquent de mettre à nu des pièces sous tension. Avant
tout entretien ou réparation, il convient de débrancher les câbles de tous les objets de mesure.
Pour le nettoyage, n'utilisez pas de produits abrasifs ou chimiques, de l'essence, des alcools ou autres produits similaires.
Ces produits attaquent la surface de l'appareil de mesure. De plus, les vapeurs de ces produits sont explosives et nocives
pour la santé. N'utilisez pour le nettoyage jamais d'outils à arêtes vives, de tournevis, de brosses métalliques ou similaires.
Utilisez un chiffon propre, non pelucheux, sec et antistatique pour nettoyer l'appareil, l'écran et les câbles de mesure.
REMPLACEMENT DES FUSIBLES
Si aucune valeur de mesure ne s´affiche sur l´indicateur, le fusible est probablement défectueux. Le fusible est intégré de façon
conviviale dans la pointe de mesure rouge. Procédez comme suit pour le remplacement:
Eteignez l´instrument de mesure et enlevez les deux pointes de mesure de l´objet à mesurer.
Dévissez l'extrémité avant de la pointe de mesure de la poignée.
Remplacez le fusible défectueux par un fusible du même type et de même intensité de courant nominal (fusible pour courant
faible 0,5 A/250 V Flink).
Revissez avec précaution la pointe de mesure rouge.
MISE EN PLACE ET REMPLACEMENT DE LA PILE
L´alimentation électrique de l´appareil de mesure se fait par deux piles bouton (LR44 ou type identique). La pile doit être
remplacée lorsque l'affichage s'affaiblira. Pour insérer/remplacer la pile, procédez comme suit:
• Coupez votre appareil de mesure du circuit de mesure et éteignez-le.
• Dévissez la vis du boîtier située au dos et ouvrez le boîtier.
• Insérez deux nouvelles piles dans le logement des piles en respectant la polarité. Faites attention aux polarités.
• Refermez le boîtier avec précaution.
N'utilisez en aucun cas l'instrument de mesure lorsqu'il est ouvert. ! DANGER DE MORT ! Ne pas laisser les
piles usagées dans l´instrument de mesure, car même si elles sont conçues pour ne pas fuir, elles peuvent
corroder, libérant ainsi des substances chimiques nuisibles pour la santé et détériorant l´instrument. Ne
pas laisser traîner les piles. Il y a risque qu'elles soient avalées par un enfant ou un animal domestique. En
pareil cas, consultez immédiatement un médecin. En cas de non-utilisation prolongée, retirez les piles de
l'appareil afin d'éviter les fuites. En cas de contact avec la peau, les piles qui fuient ou qui sont
endommagées peuvent occasionner des brûlures par acide. Mettez pour cette raison des gants de
protection appropriés pour retirer de telles piles. Veillez à ne pas court-circuiter les piles. Ne les jetez pas
dans le feu. Les piles ne sont pas rechargeables. Il y a risque d'explosion.
Une pile de remplacement appropriée est disponible sous le numéro de commande suivant : 652044 (commander
x 1 un kit de 2).
.
FUSED 0,5A F CAT 250V
FUSED 0,5A F CAT 250V
FUSED 0,5A F CAT 250V
ELIMINATION DES DÉCHETS
a) Produit
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures
ménagères.
En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.
Retirez les piles/accumulateurs insérées et éliminez-les séparément du produit.
b) Piles / Accumulateurs
Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rapporter toutes les
piles et batteries usagées, il est interdit de les jeter dans les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles
ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal
lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/
accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre
commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
DÉPANNAGE
Avec le DMM, vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande
sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des pannes surviennent. Vous trouverez
ci-après plusieurs procédures vous permettant de vous dépanner facilement le cas échéant :
Observez impérativement les consignes de sécurité !
Problème Cause éventuelle
Le multimètre Les piles sont-elles usées?
ne fonctionne pas. Contrôler l´état.
Pas de modification Est-ce qu'une mauvaise fonction de mesure est active (CA/CC) ?
de la valeur mesurée.
Le fusible interne protégeant l'appareil contre une surcharge est défectueux.
En cas de doute quant au raccordement correct de l'appareil, de son utilisation ou lorsque vous avez des
questions pour lesquelles vous ne trouvez aucune réponse dans le présent mode d'emploi, contactez notre
service de renseignements techniques ou un autre spécialiste.
CARACTÉRISTIQUES TECHNIQUES
Affichage 2000 counts
Cadence d'acquisition 2,5 mesures par seconde.
Résistance d'entrée >1 MΩ
Tension de service 3 V/DC (2x LR 44 ou identique)
Conditions ambiantes Service: de 0°C à 40°C, humidité rel. de l´air de 80% maxi. (sans condensation)
Dimensions (L x l x h) 103 x 52 x 27 (mm)
Poids env. 80 g
Tolérances de mesure
Indication de précision en ± (pourcentage de lecture + champ d'affichage en counts ( = nombre des plus petits chiffres)). La
précision est valable pendant 1 an à une température de +23 °C ± 5 °C, pour une humidité rel. de l'air inférieure à 75 %, sans
condensation. La durée de préchauffage est d´une minute.
Mode de service Plage de mesure
Tension continue 200 mV
2000 mV - 250 V
Tension alternative
50 Hz 200 à 250 V
Courant continu 2000 μA - 200 mA
Résistance 200 ohms à 2000 kohms
Test de diodes. . . . . . .. . .. . .. . Tension de contrôle : 1,3 V / courant de contrôle : 0,9 mA
Test des piles. . . . . . .. . .. . .. 50 mA courant de charge dans la plage de 1,5 V
5 mA courant de charge dans la plage de 9 V
Valeurs d'entrée maxi./ protection contre les surcharges
Mesure de la tension 250 VCC ou VCArms (rms = effectif)
Mesure du courant 200 mA CC maxi., 250 V CC maxi.
Protection contre la surcharge Fusible pour courant faible 5x20mm (F500mA/250V)
Flink 500 mA, 250 V. Uniquement remplaçable par un technicien spécialisé.
Ne dépassez en aucun cas les grandeurs d'entrée maximales autorisées. Ne touchez aucun circuit ou
aucune partie des circuits en présence de tensions supérieures à 25 V CArms ou à 35 V CC. Danger de
mort!
Contrôlez régulièrement la sécurité technique de l'appareil et des câbles de mesure en vous assurant de
l'absence d'endommagements au niveau du boîtier ou d´écrasement. Au cas que vous constatiez des
dommages, l'appareil de mesure ne doit plus être utilisé.
Les plages de mesure du test de diodes et de piles, de générateur de signaux réctangulaires ainsi que celle de la
mesure de résistances ne sont pas protégées contre des tensions d'entrée trop élevées ou contre une surcharge. Le
fait de dépasser les valeurs d'entrée maximales admissibles ou une surcharge peuvent entraîner l'endommagement
de l'appareil de mesure ou mettre la vie de l'utilisateur en danger.
Informations légales
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations
de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication
correspond au niveau technique du moment de la mise sous presse.
© Copyright 2015 by Conrad Electronic SE
Précision
±(1.5% + 2 counts)
±(2.5% + 2 counts)
±(2.5% + 9 counts)
±(2.5% + 9 counts)
±(2.5% + 5 Counts + 3 Ohm)
