Connexion (câblage) de chaque F3
Connexion des câbles d'alimentation et de signal
Les sections suivantes fournissent des informations et des schémas sur la connexion du signal et de
l'alimentation entre les panneaux.
Veuillez vous référer aux sections
disponibles et les numéros d'article.
Connexion du signal entre des panneaux assemblés
La connexion du signal entre les panneaux peut être effectuée de différentes manières. La configuration
de base pour connecter le signal d'un panneau à un autre est la suivante:
1. Le signal source est connecté au premier panneau.
2. Un câble de signal est alors connecté à partir du premier panneau.
3. Les connexions continuent en chaîne jusqu'à ce que tous les panneaux soient connectés.
4. Le cheminement des câbles utilisé pour effectuer les connexions de signal peut varier.

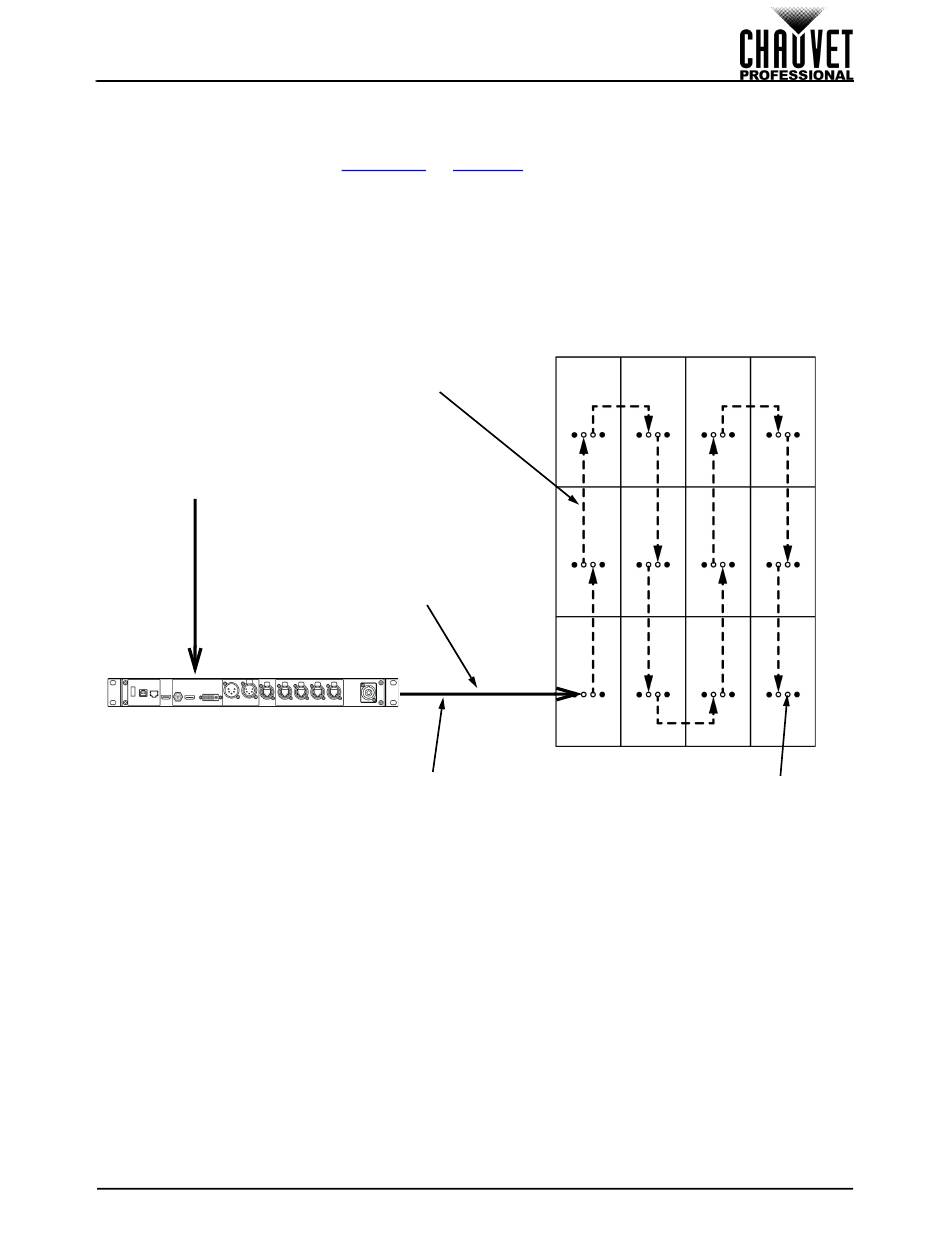

Le schéma qui suit est une recommandation de branchements de signal entre les panneaux.
Signal vidéo
VIP Drive 43Nova
maximale du câble 100 m / 328 pi
Manuel d'Utilisation du F3 Rév. 4
Introduction ou Utilisation
Câble de liaison du signal
Connexion Etherkon
vers le premier panneau
F3 de la série
Câble de signal vidéo depuis le
VIP Drive 43Nova longueur
de ce manuel d'utilisation pour les câbles
Peut être utilisé pour effectuer
une connexion de secours
vers le VIP Drive 43Nova
80
