Section 4
Application IED
4.5.1.4
152
Pour ce type de disposition de jeu de barres, la tranche à double jeu de barres est
généralement connectée à l'équipement de compensation de puissance réactive
(inductance ou condensateur shunt). Les diamètres dans la partie à un disjoncteur et
demi du poste ont également le rôle de tranche de couplage de jeu de barres. Par
conséquent, les fonctionnalités d'interconnexion de zone, de sélection de zone et de
réplique de sectionneur doivent être prévues pour toutes les tranches à double jeu
de barres.

Principe de sommation

Introduction
Une protection différentielle de jeu de barres simplifiée pour des défauts de phase
et de terre peut être obtenue en utilisant un seul IED REB 670 monophasé avec des
transformateurs de courant sommateurs auxiliaires externes. En utilisant cette
approche, une protection différentielle de jeu de barres plus rentable peut être
réalisée. Cette solution permet d'appliquer une protection différentielle de jeu de
barres, même sur des sousstations de moyenne tension. Les différences principales
entre le programme de protection différentielle de jeu de barres complet à
discrimination de phase et le schéma de protection différentielle de jeu de barres de
type sommateur et avec le REB 670 sont illustrées en figure 77.
Trois IED REB 670
à une phase
REB 670
REB 670
REB 670
IEC06000126 V1 FR

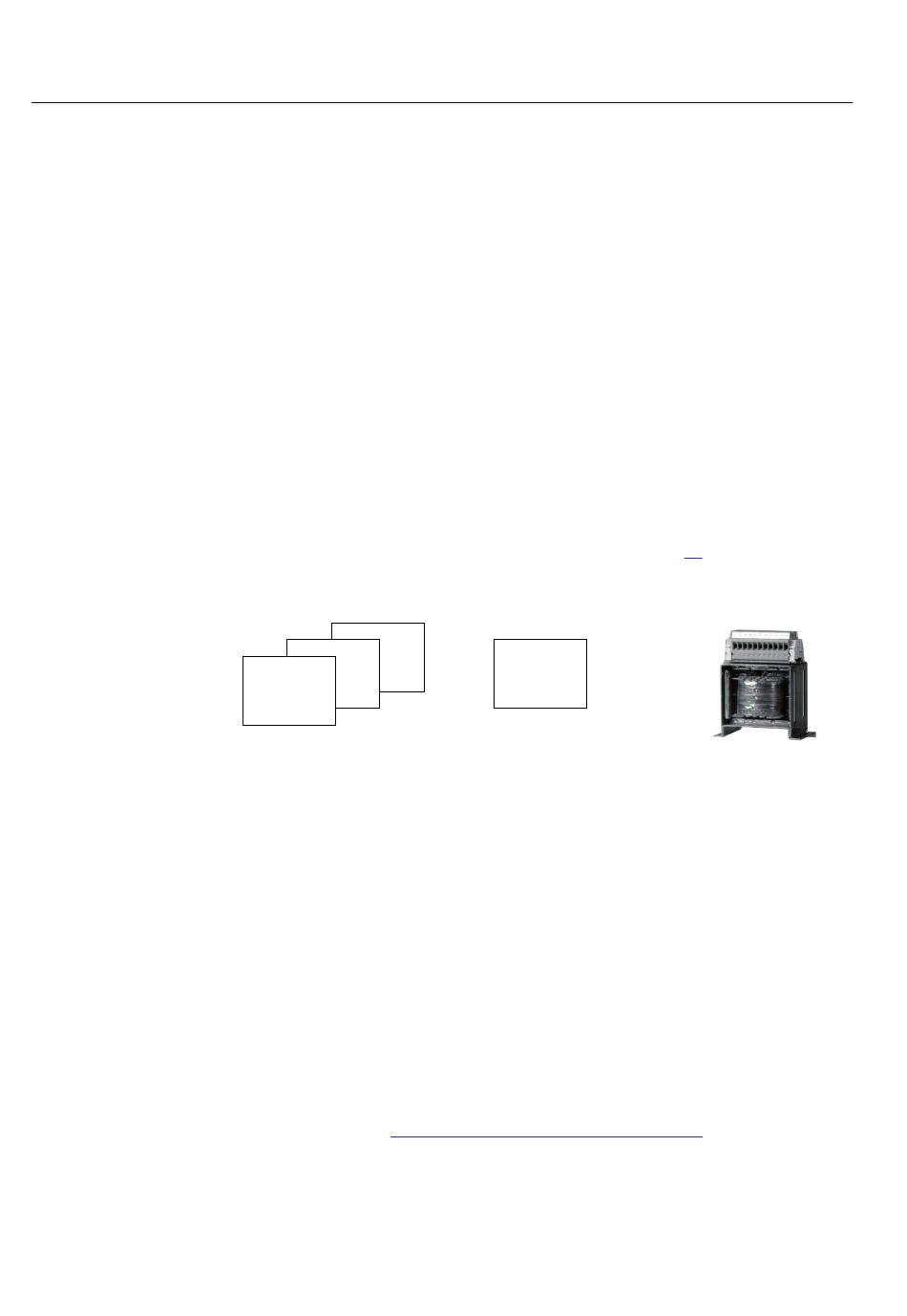

Figure 77: Différence entre la protection différentielle de type sommateur et
celle à discrimination de phase
Dans la conception complète à discrimination de phase, trois IED REB 670
monophasés (c'est-à-dire un par phase) sont utilisés. Toutefois, pour le type
sommateur, un seul IED REB 670 monophasé plus un TC de sommation auxiliaire
par TC principal est requis. Ces TC de sommation auxiliaires convertissent chaque
courant triphasé de TC principal en un courant de sortie monophasé, qui sont tous
mesurés par un seul IED REB 670. Le calcul différentiel est ensuite effectué sur
une base de phase unique. En procédant de la sorte, on peut mettre en oeuvre une
protection différentielle de jeu de barres plus rentable. En raison de cette
caractéristique, ce type sommateur de protection différentielle de mettre en oeuvre
avec REB 670 peut être appliqué à tous les types de dispositions de postes comme
le montre la section "Différentes dispositions de jeu de
monophasés.
Simple IED REB 670
à une phase
REB 670
avec entrées
≅
+
de TC 1A
1MRK505181-UFR B
Type de TC de sommation auxiliaires *)
SLCE 8; 1/1A, 2/1A or 5/1A
jusqu'à 18
TC auxiliaires
*) Un SLCE 8 par TC principal
en06000126.vsd
barres", pour trois IED
Manuel d'application
