ABB REB670 Manuel D'application page 141

1MRK505181-UFR B
Manuel d'application
01
BS
ZA
03
IEC06000121 V1 FR

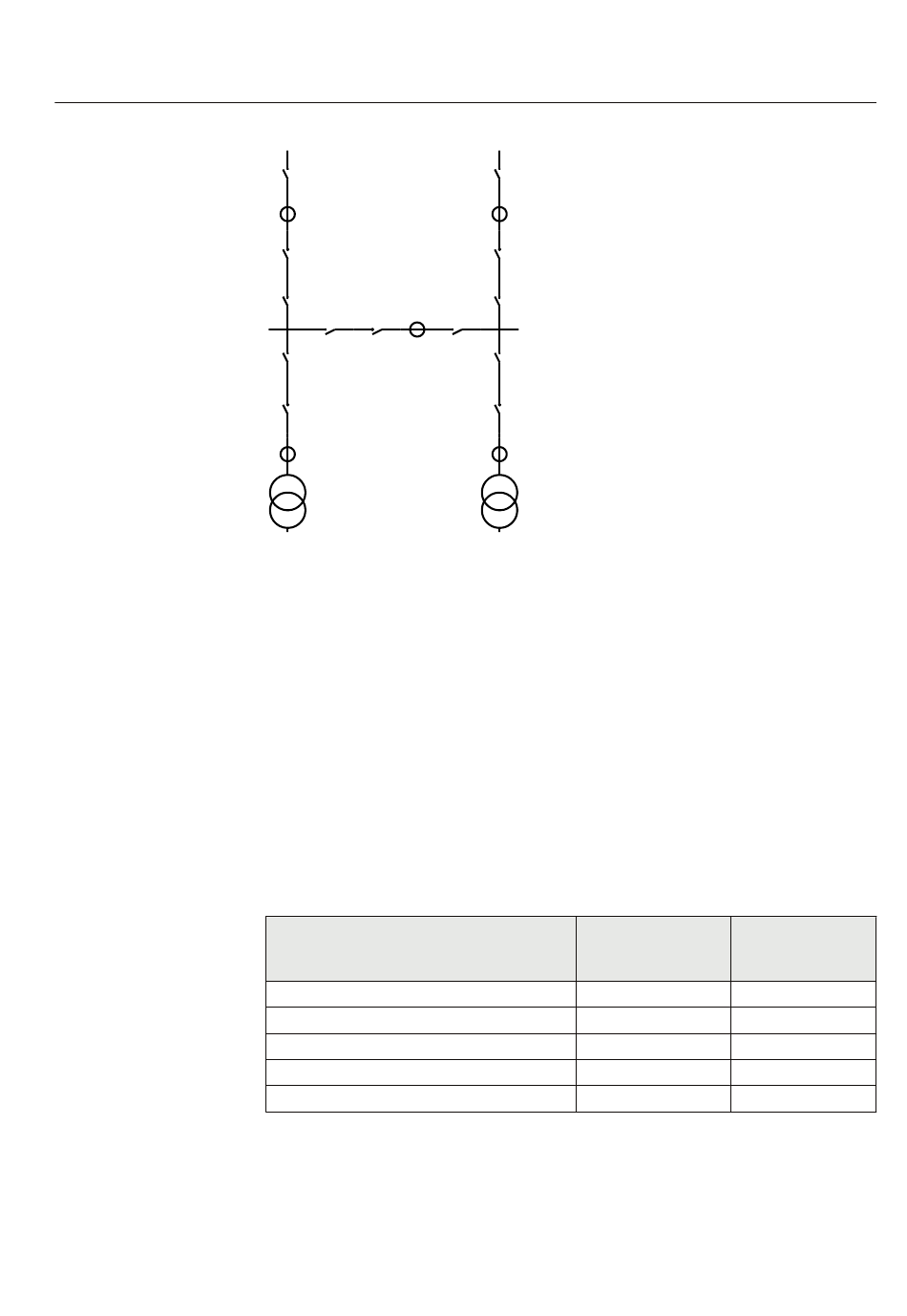

Figure 61: Exemple de poste de type H
L'exigence de configuration de la protection de jeu de barres pour ce type de poste
peut différer d'un service public à l'autre. Il est possible d'utiliser juste une zone
différentielle globale qui protège les deux sections de jeu de barres. Toutefois, lors
d'un défaut interne sur l'un des deux jeux de barres, tous les disjoncteurs de ligne
d'alimentation doivent être déclenchés, ce qui provoquera une perte d'alimentation
sur toutes les charges connectées à ce poste. Certains services publics préfèrent
avoir deux zones différentielles, une pour chaque section de jeu de barres.
Les configurations les plus courantes avec les IED REB 670 pour ce type de poste
sont données dans le tableau suivant.
Tableau 25: Solutions typiques pour postes de type H
Version de l'IED REB 670
3Ph ; BBP 2 zones, 4 tranches (A20)
3Ph ; BBP 2 zones, 8 tranches (A31)
1Ph ; BBP 2 zones, 12 tranches (B20)
1Ph ; BBP 2 zones, 12 tranches (B21)
1Ph ; BBP 2 zones, 24 tranches (B31)
02
ZB
04
xx06000121.vsd
Nombre de zones
différentielles/nombre de
lignes d'alimentation par
zone
1/4
2/3
NA
NA
NA
Section 4
Application IED
Nombre d'IED REB
670 requis pour la
configuration
1
1
NA
NA
NA
137
