ABB REB670 Manuel D'application page 227

1MRK505181-UFR B
Manuel d'application
IOM
INPUT
xx
xx
xx
xx
xx
xx
xx
xx
xx
xx
PROTECTION
>1
xxxx-TRIP
SOTF-TRIP
>1
ZM1--TRIP
SYN-AUTOOK
IEC04000135 V1 FR

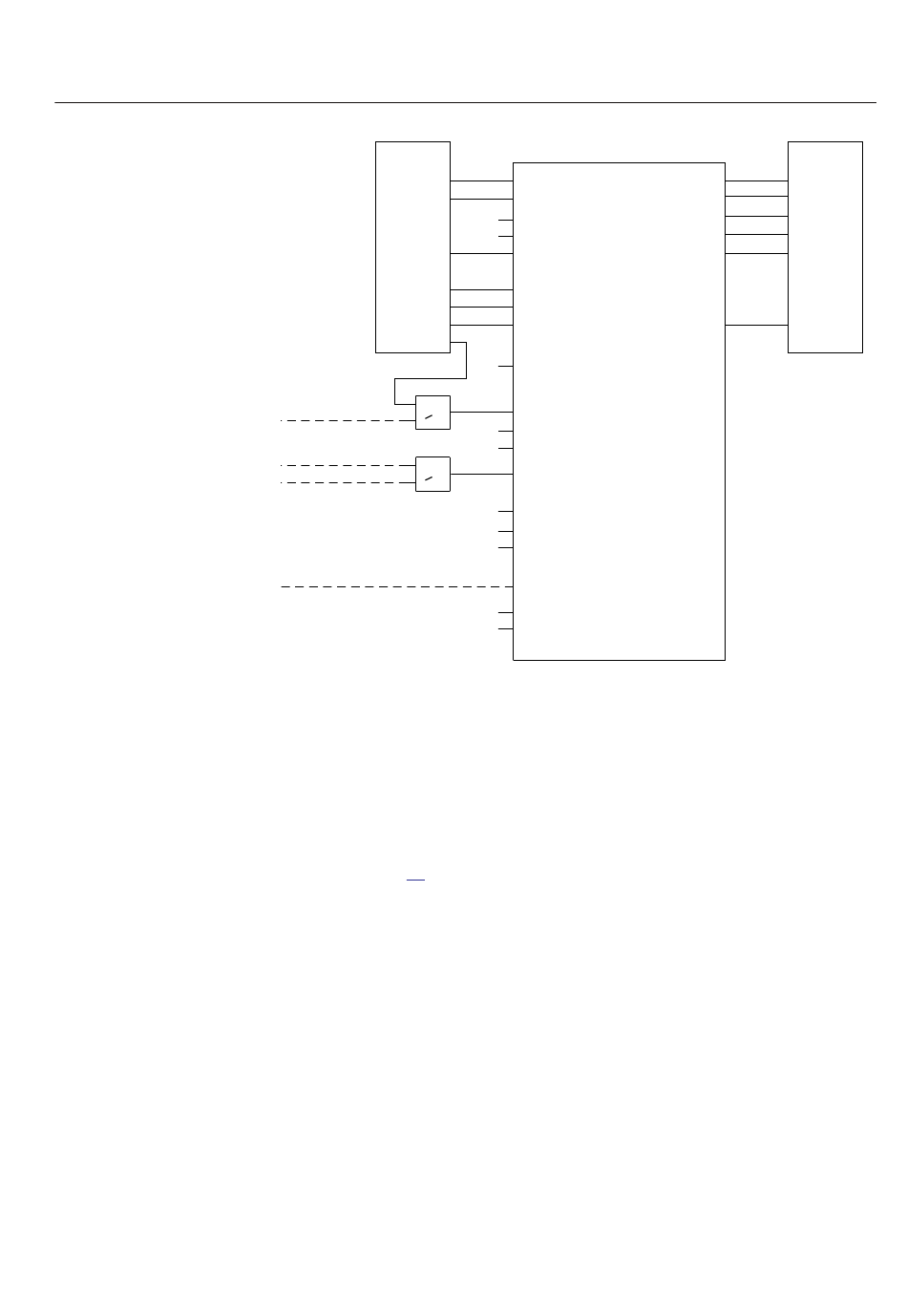

Figure 92: Exemple de connexions de signal E/S lors d'une fonction de
réenclenchement trois phases
Recommandations de réglage pour dispositions à disjoncteur multiple
Le réenclenchement séquentiel dans les dispositions à disjoncteur multiple, comme
celles à un disjoncteur et demi, à double disjoncteur et jeu de barres en anneau, est
obtenu en donnant différentes priorités aux deux disjoncteurs de ligne. Prière de se
reporter à la figure 94. Dans une disposition à simple disjoncteur, le réglage est
Priority = None. Dans une disposition à disjoncteur multiple, le réglage pour le
premier disjoncteur, le maître, est Priority = High et pour l'autre disjoncteur
Priority = Low.
Pendant que le réenclenchement du maître est en cours, il émet le signal
WFMASTER. Un délai de réinitialisation d'une seconde garantit que le signal
WAIT reste à l'état haut pendant la durée du temps de fermeture du disjoncteur.
Après un réenclenchement non réussi, il est également maintenu par le signal
UNSUCCL. Dans l'unité esclave, le signal WAIT retient une opération de
réenclenchement. Quand le signal Wait est réinitialisé au moment d'un
réenclenchement réussi du premier disjoncteur, l'unité esclave est libérée pour
continuer la séquence de réenclenchement. Un paramètre tWait définit un temps
d'attente maximal pour la réinitialisation de WAIT. A l'expiration, le cycle de
réenclenchement de l'unité esclave est interrompu. Si le réenclenchement du
AR
ON
BLOCKED
OFF
SETON
F
BLKON
INPROGR
T
BLOCKOFF
ACTIVE
INHIBIT
UNSUCCL
SUCCL
CBREADY
CBPOS
PLCLOST CLOSECB
F
RESET PERMIT1P
PREP3P
READY
START
F
STARTHS
F
SKIPHS
TRSOTF
F
THOLHOLD
F
TR2P
T
TR3P
SYNC
F
WAIT
F
RSTCOUNT
WFMASTER
Section 4
Application IED
IOM
OUTPUT
xx
xx
xx
xx
xx
xx
xx
xx
xx
xx
1PT1
2PT1
3PT1
3PT2
3PT3
3PT4
3PT5
en04000135.vsd
223
