Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
LOGIQUES DE CONTROLE
Il est possible de sélectionner quatre différentes logiques de fonctionnement.
La programmation est possible à l'aide des DIP1 et 2.
LOGIQUE MANUELLE
Une pression sur la commande start ouvre le portail. Une deuxième pression au cours de l'ouverture vous permet d'interrompre le
mouvement.
Une autre pression sur start re-ouvre.
REMARQUE : pour une fermeture automatique, mettez le DIP 6 sur ON.
LOGIQUE DE SECURITE
Une pression sur la commande start ouvre le portail, une pression au cours de l'ouverture inverse le mouvement. A portail
ouvert une pression sur le start referme le portail, au cours de la fermeture une pression sur le start inverse le mouvement.
REMARQUE : pour une fermeture automatique, mettez le DIP 6 sur ON.
LOGIQUE AUTOMATIQUE 1 (avec refermeture automatique)
Une pression sur la commande start ouvre le portail. Une deuxième pression au cours de l'ouverture n'est pas acceptée. Une
commande lors d'une pause n'est pas acceptée, à la fin de la pause l'automation referme. Une pression sur start au cours de la
fermeture inverse le mouvement.
REMARQUE : pour une fermeture automatique, mettez le DIP 6 sur ON.
REMARQUE IMPORTANT: Si le DIP 6 de la fermeture automatique n'est pas affiché, le start pendant la pause est accépté.
LOGIQUE AUTOMATIQUE 2
Une pression sur le start ouvre le portail. Une deuxième pression au cours de l'ouverture n'est pas acceptée. Une pression sur le
start, lors d'une pause, exécute directement la fermeture. Une pression sur start au cours de la fermeture inverse le mouvement.
REMARQUE : pour une fermeture automatique, mettez le DIP 6 sur ON.
DIP
AFFICHAGE DES DIP POUR OBTENIR LES DIFFERENTES LOGIQUES
OUVRE-FERME
1 / 2
OFF / OFF
ON / OFF
1 / 2
1 / 2
OFF / ON
ON / ON
1 / 2
67410187
®

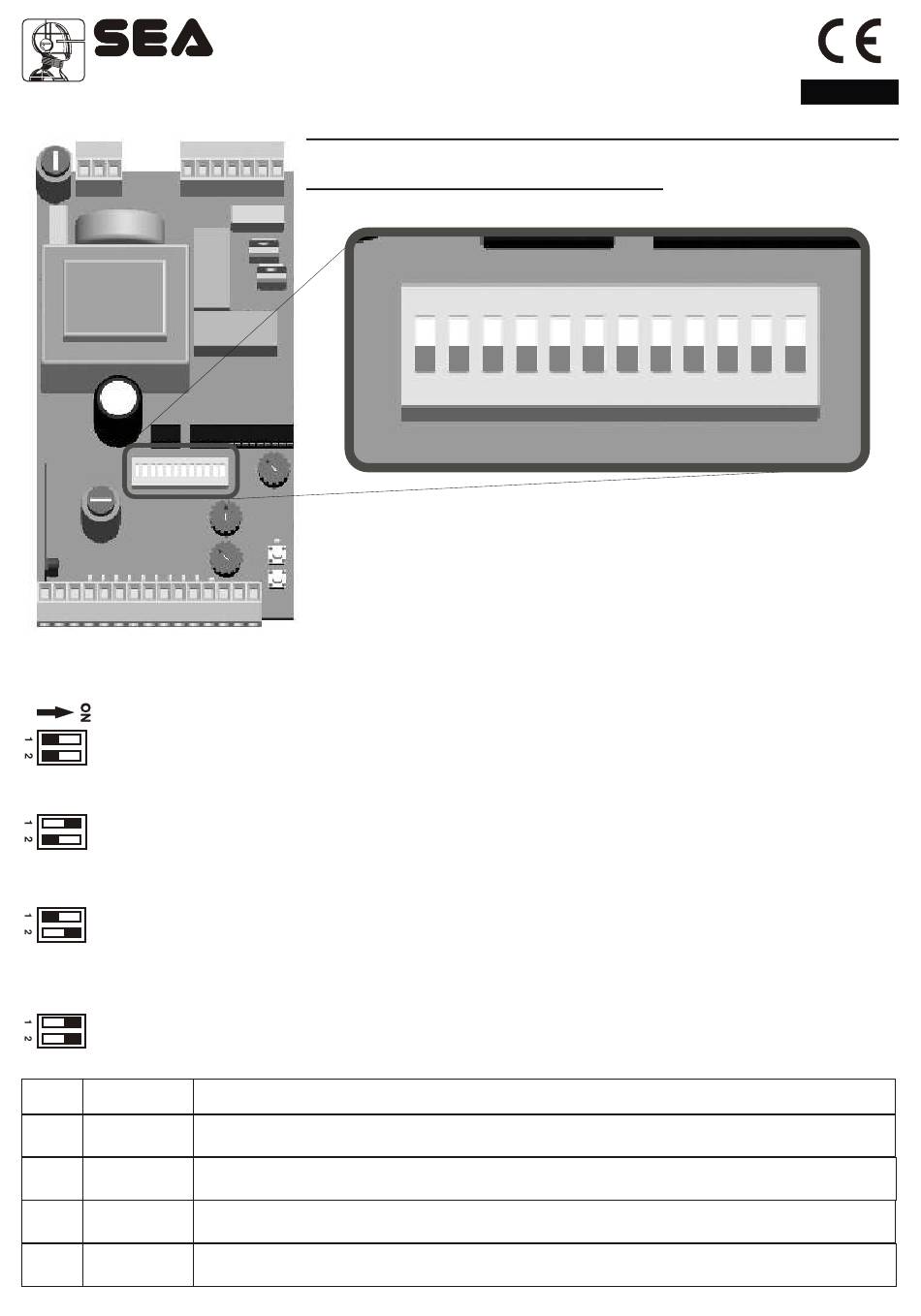

DIP SWITCH ET LOGIQUES DE
PROGRAMMATION
DIP SWITCH
DIP1 ET DIP2 SUR OFF = LOGIQUE MANUELLE
DIP1 SUR ON DIP2 SUR OFF = LOGIQUE DE SECURITE
DIP1 SUR OFF ET DIP2 SUR ON = LOGIQUE AUTOMATIQUE 1
DIP1 ET DIP2 SUR ON = LOGIQUE AUTOMATIQUE 2
ON
1 2 3 4 5 6 7 8 9
REV 13 - 01/2010
Français
10 11 12
