Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

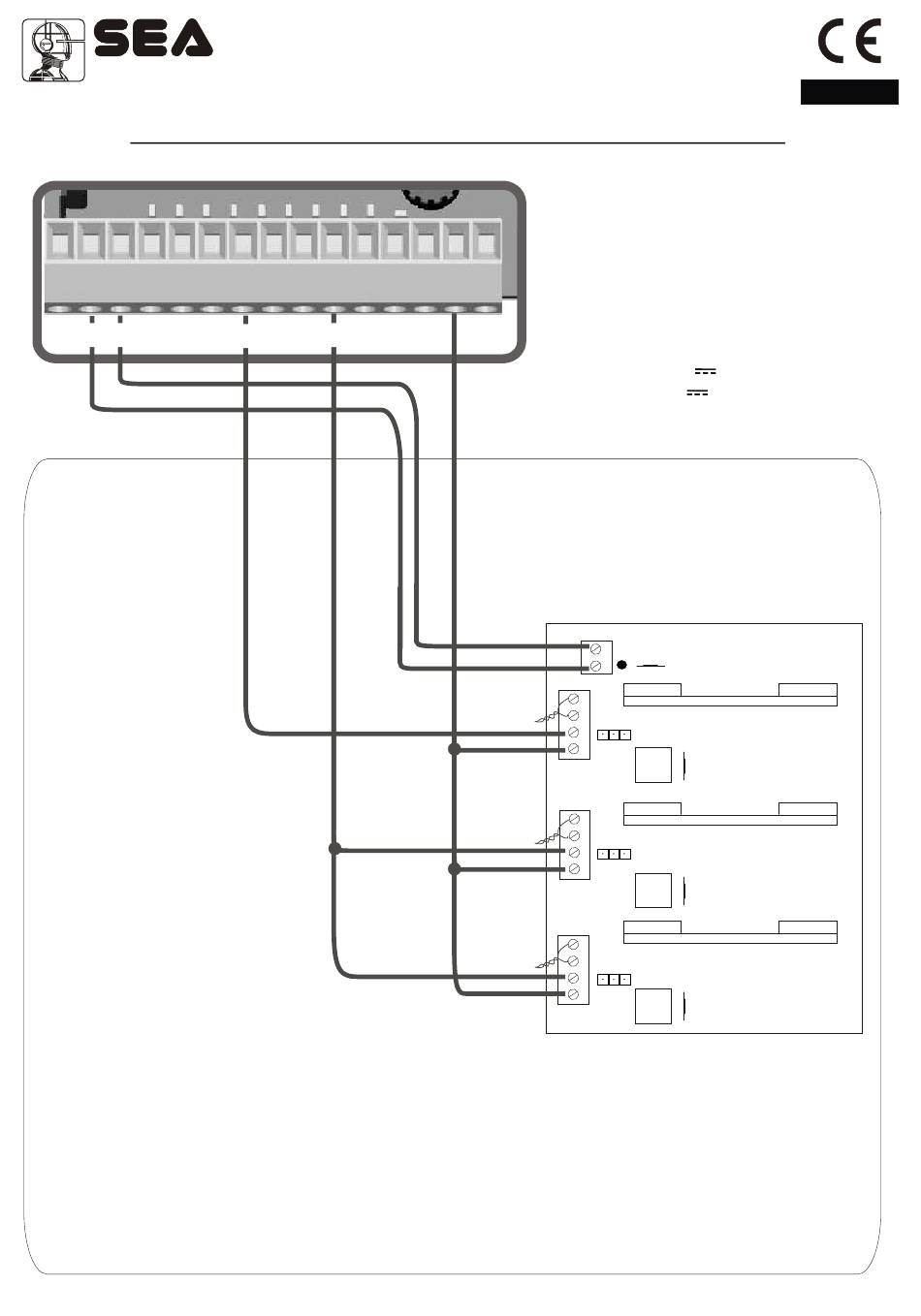

CONNEXION SPIRE MAGNETIQUES
1 2 3 4 5 6 7 8 9
-
+
EX. Liaison spires
Spire 1 (sécurité en
sortie)
Schéma de liaison
lecteur de la spire 1
7 = Contact
Photocellule (n.c.)
14 = Commun
Photocellule
Spire 2 (start)
Schéma de liasion
lecteur de la spire 2
10 = Contact start (n.o.)
14 = Commun
Spire 3 (start)
Schéma de liaison lecteur de la
spire
10 = Contact start (n.o.)
14 = Commun
60
67410187
®
CN3
10 11 12 13 14 15
C1
C2
Loop1
Loop2
Loop3
REV 13 - 01/2010
C E
S C H E M A I N D I Q U E
COMMENT IL FAUT LIER DES
E V E N T U E L L E S S P I R E S
MAGNÉTIQUES.
Ce schéma est valide seulement
comme example de connection.
3 = 24 V
2 = 0 V
Spire 1
Spire 2
Spire 3
Français
