Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

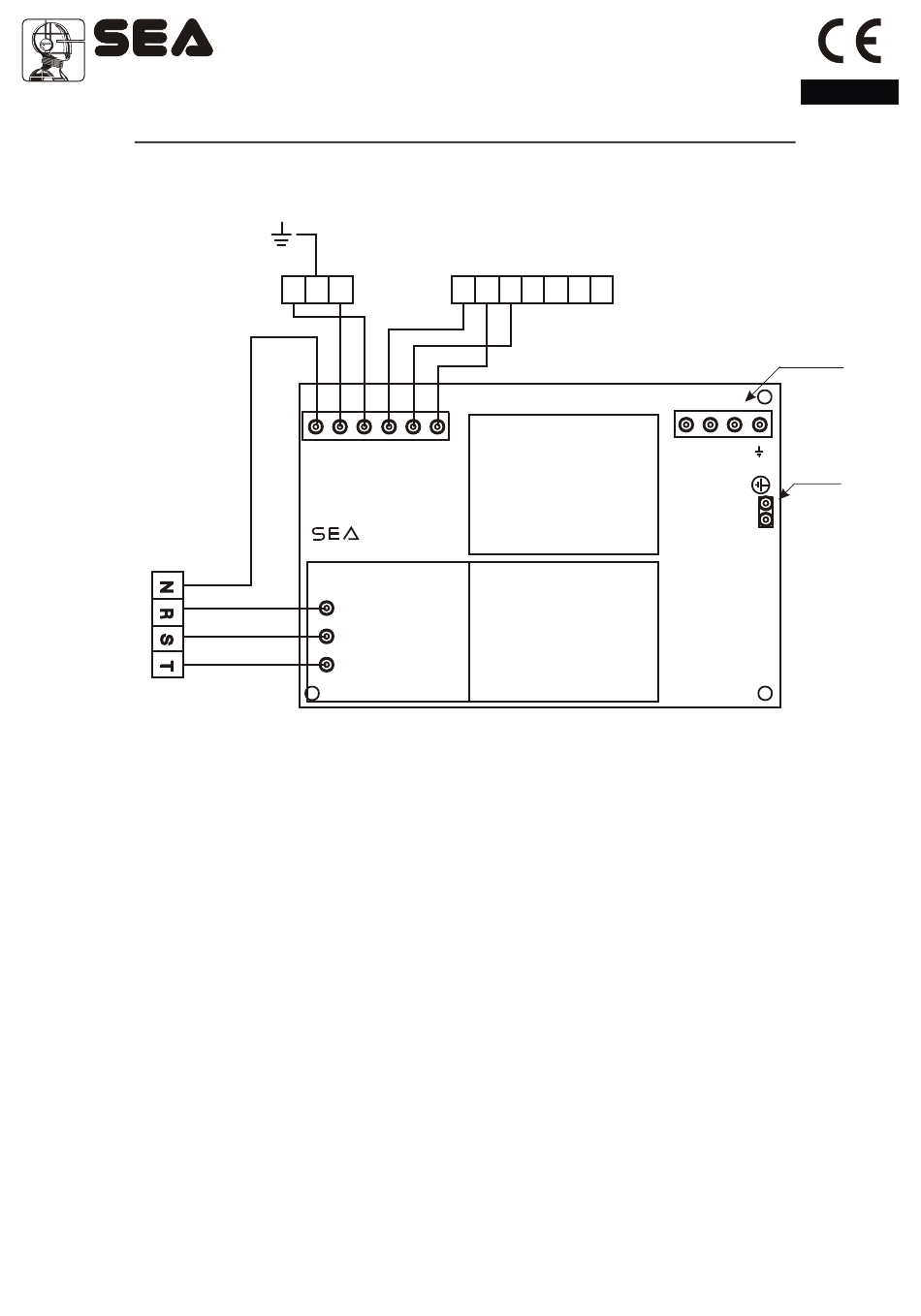

CONNEXIONS MODULE TRIPHASÉ
Connecteur d'alimentation
armoire électronique (230V)
23001120 (GATE 1)
Alimentation
triphasée
380V~
K1-K2 = Contacteurs 230V~ 16A
T1
= Interrupteur thermique (seuil de interv. 3,7A)
CN1 = Connecteur alim. armoire électr. (220V)
CN2 = Connecteur alimentation moteur (380V)
FST1 = Borne de mise à terre
Note: la fonction du Ralentissement (Dip 10), Départ "lent" (Dip 9) et Serrage Vantail (Dip 11) do t
ê
tre EXCLUE sur l'armoire électronique.
Le trimmer de réglage de la couple doit être positionné sur la valeur maximum (tourner dans le sens
des aiguilles d'une montre).
67410187
Connecteur connexion moteur armoire électronique (230V)
1
2
3
1
CN1
CN1
N N N N F F
COM.
COM. OP.
OP. CL.
CL.
R (2T1)
R (2T1)
T1
T1
S (4T2)
S (4T2)
T (6T3)
T (6T3)
REV 13 - 01/2010
23001120 (GATE 1)
2
3
4
5
6 7
K1
K1
K2
K2
Français
Moteur (380V~)
11115005 - 11110055
U U
V V
W W
CN2
CN2
Terre
FST1
MODULE
TRIPHASE
î
61
