6.5. CÂBLES D'ALIMENTATION
6.5.1. Spécifications
Dans la documentation fournie avec ce manuel d'utilisateur
et/ou dans son CD, on dispose de l'information relative a
l'"Installation recommandée" pour chacune des configurations
d'entrée et sortie. Dans elle, on montre les schémas de
connexion, ainsi que les calibres des protections et les sections
minimales des câbles d'union avec l'équipement en faisant
attention à sa tension nominale de travail. Toutes les valeurs
sont calculées pour une longueur totale maximale des câbles
de 30 m entre le tableau de distribution, équipement et charges.
Pour des longueurs plus grandes, corrigez les sectionnes
•
pour éviter des chutes de tension, en respectant le Règle-
ment ou normative qui correspond au pays.
Dans la même documentation et pour chaque configura-
•
tion, il est disponible l'information pour "N" unités en pa-
rallèle, ainsi que les caractéristiques du propre «Backfeed
protection».
6.5.2. Interrupteurs de puissance
Des sigles CB en anglais (Circuit Breakers), les recommanda-
tions sont ces qui suivent :
POSITION
Interrupteur
d'entrée
Interrupteur
entrée Bypass
Interrupteur
sortie
Interrupteur de
batteries
Tableau 3. Recommandations
ATTENTION:
Un interrupteur avec RCD (Residual Current Device) n'est pas
recommandé pour ces usages.
MANUEL D'UTILISATEUR
150KVA
300KVA
300A/3P
600A/3P
250A/3P
500A/3P
250A/3P
500A/3P
400A,250Vdc
800A,250Vdc
6.5.3. Connexion des câbles de puissance
Les pas à suivre pour la correcte et sûre connexion des câbles
de puissance sont les suivants. Il est très important suivre les
suivants pas convenablement.
1. Vérifiez que tous les interrupteurs externes d'entrée de l'ASI
sont complètement ouverts et le Bypass de Maintenance est
ouvert aussi. Identifiez correctement ces interrupteurs pour leur
opération sûre.
2. Ouvrez la porte arrière de l'armoire et enlevez la protection
en plastique. Les terminaux ou bornes d'entrée, sortie, batte-
ries et connexion à terre sont conformément la figure suivante :

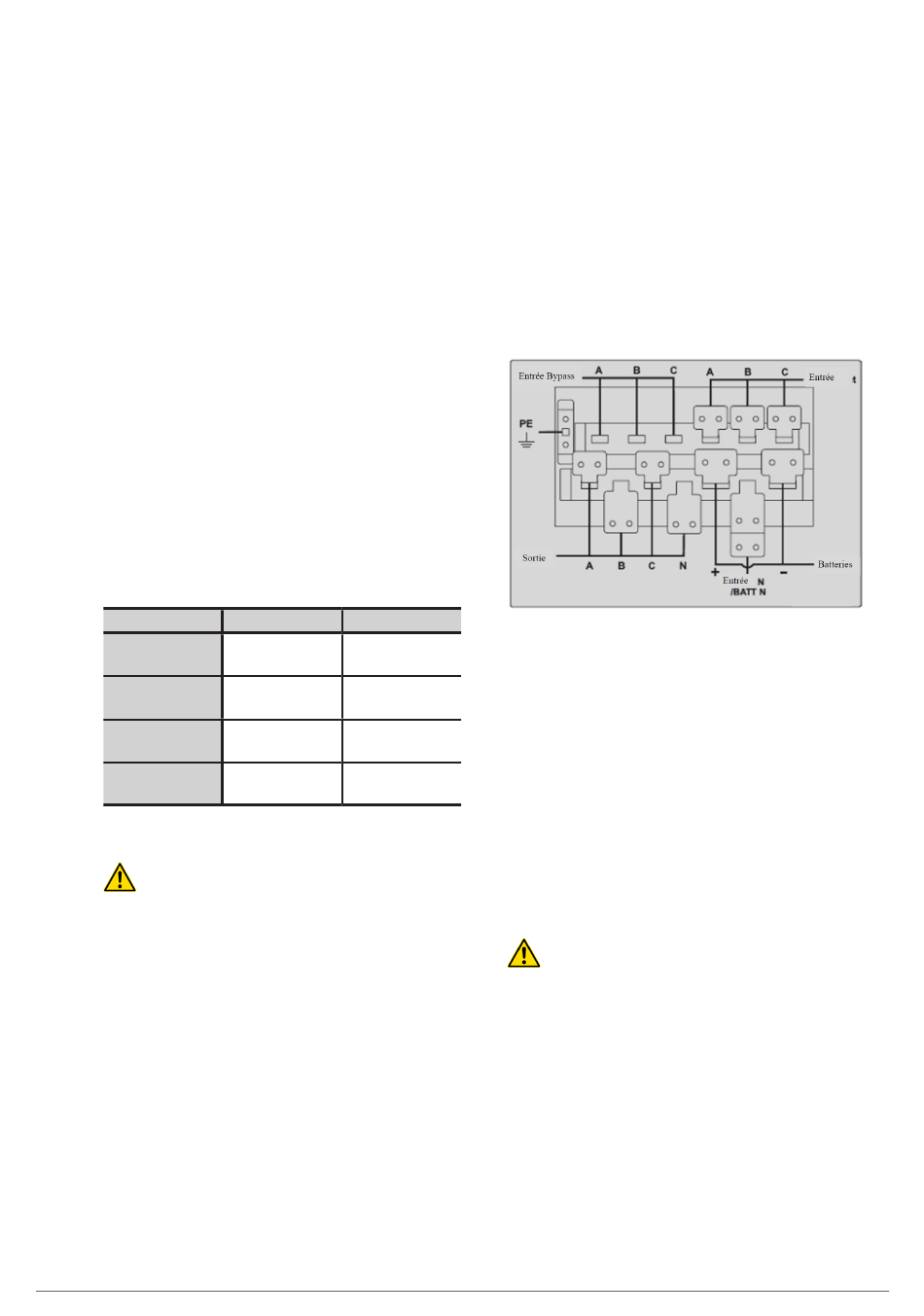

Fig. 23. Terminaux de connexion
3. Reliez le câble de terre sur son terminal ou borne (PE)
4. Reliez les câbles d'entrée AC sur les terminaux/bornes d'en-
trée, en respectant l'ordre de la phase et du neutre, et ceux de
sortie sur les terminaux/bornes de sortie.
5. Reliez les câbles de batteries aux terminaux/bornes de bat-
teries.
6. Vérifiez que les câbles sont reliés au terminal ou borne cor-
rect et procédez à protéger les terminaux correctement.
ATTENTION:
Les opérations de connexion ne doivent être réalisées que par
personnel qualifié.
Lorsqu'on existe des différences entre l'étiquetage et les ins-
tructions de ce manuel, il prévaudra toujours l'étiquetage sur
l'équipement.
15
