ITALIANO
Descrizione
Codice
45780 HE COM 250 EC
45781 HE COM 315 4M
45782 HE COM 355 4M
45783 HE COM 400 4M
45784 HE COM 450 4M
45785 HE COM 500 4M
45786 HE COM 315 EC
45787 HE COM 315 4T
45788 HE COM 355 4T
45789 HE COM 400 4T
45790 HE COM 450 4T
45791 HE COM 500 4T
45792 HE COM 560 4T
45793 HE COM 630 4T
45794 HE COM 710 6T
ESPAÑOL

Installazione e avvio

Non installare il ventilatore senza aver letto queste
istruzioni. Conservarle per future operazioni tecniche
e/o di Manutenzione.
Verifiche Preliminari
Area di installazione:
L' area scelta deve presentare uno spazio libero
circostante libero circostante tale da consentire le
operazioni di installazione,
manutenzione, ordinaria e straordinaria. In particolare
lo spazio sul lato ispezioni dovrà permettere la
completa apertura dei pannelli e l'estrazione dei
componenti interni in caso di interventi straordinari.
Supporti:
Tutti i supporti devono essere: abbastanza resistenti a
reggere il peso del ventilatore e di adeguata rigidezza
a supportarne le vibrazioni (soprattutto all' avvio della
macchina). Le normali vibrazioni, causate dal
funzionamento del
principalmente dai gradi di rigidezza dell' elemento
strutturale posto a reggere il ventilatore.
In tal senso, è fortemente raccomandato l' utilizzo di
supporti elastici anti-vibranti (in gomma o molle) per
evitare la propagazione di vibrazioni e rumori, in
modo da reggere il ventilatore su posa flottante.
In questo caso, per completare correttamente
l' installazione, i giunti elastici devono essere
posizionati anche sulla flangia di immissione e sul
canale di scarico del ventilatore. In questo modo, l'
unità risulta correttamente isolata, in accordo alle
norme di sicurezza.
installazione di supporti rigidi, sia su solai in
calcestruzzo che su muro portante, a patto che questi
siano perfettamente livellati. In ogni caso, mai forzare
l' involucro esterno del ventilatore, fissato con viti.
Base:
E' fondamentale verificare che il solaio o muro, ove
verrà posta la macchina, possa sostenerne in piena
sicurezza il peso.
La base orizzontale deve essere perfettamente piana
e livellata. Per compensare il piano di posa è possibile
Peso netto Peso lordo
[Kg] [Kg]
24,90 27,90
33,90 36,90
41,10 45,10
52,60 56,60
67,20 72,20
108,00 113,00
33,90 36,90
33,80 36,80
41,00 45,00
52,50 56,50
77,20 82,20
114,00 119,00
145,60 151,60
179,90 185,90
238,10 244,10
e successiva
prodotto, dipendono
E' possibile ancher l'
utilizzare: contropiastre in alluminio, rondelle o
cemento a presa rapida (anti ritiro).
Punto di alimentazione:
Occorre dedicare una speciale attenzione al punto di
alimentazione elettrica: deve essere protetto dall'
acqua e non soggetto a vibrazioni.
Corretta posa:
Occorre verificare
orizzontalità di posa dei ventilatori,
indipendentemente dal fatto che questi siano montati
su tetto, su muro portante o altri sistemi di supporto
o strutture addizionali livellate. Nota: il prodotto deve
essere installato in modo da mantenere l' asse del
motore orizzontale rispetto al terreno.
Connessione elettrica
Su ogni modello, all' interno della scatola di
cablaggio, è indicato lo schema corrispondente di
connessione. IMPORTANTE: La connessione dei cavi
di alimentazione deve interamente avvenire all'
interno della scatola di cablaggio. Per il corretto
passaggio del cavo di alimentazione attraverso
l'involucro utilizzare un passacavo di dimensioni
adeguate. Per l' intallazione, occorre utilizzare cavi e
componenti di alimentazione
regolamenti per macchine industriali (Direttiva
macchine) e sistemi di protezione in accordo la
potenza sviluppata dal ventilatore (protezione del
motore, differenziali, limiti di connessione e messa a
terra). Per motori dotati di potenza superiore a 7,5 HP
(5,5 Kw) occorre disporre di relay temporizzato all'
avvio oppure di relay controllato elettronicamente per
superare picchi di corrente ed evitare un brusco
avvio. NOTA: evitare il collegamento di derivazioni di
linee trifase per prodotti monofase.
Motori Monofase

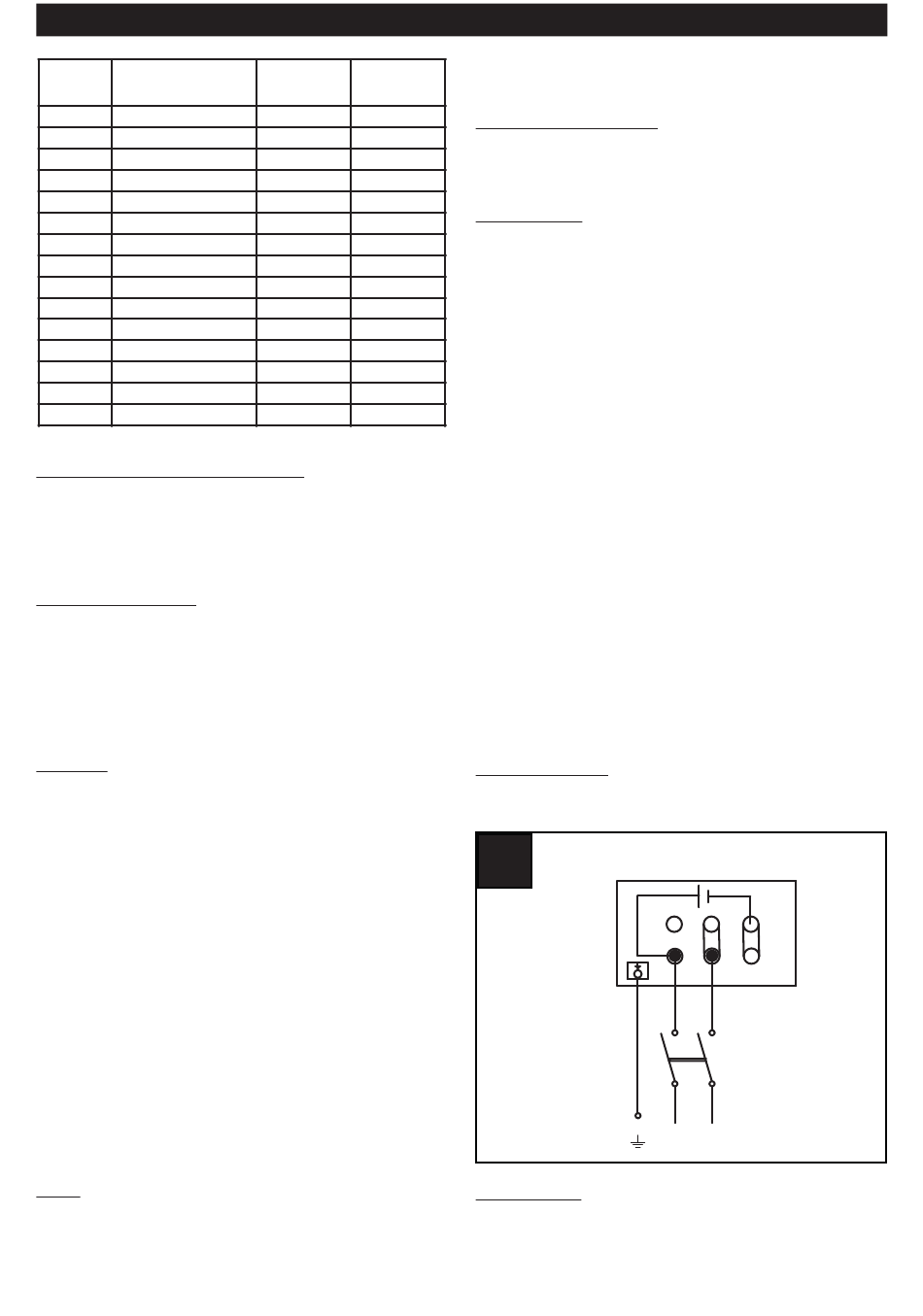

Per tutte le versioni monofase, lo schema di
collegamento è quello di Fig. 3.
3 3
Motori Trifase
Per tutte le versioni trifase, sono disponibili 2
differenti schemi di collegamento, a seconda che si
decida di eseguire un collegamento di tipo:
- a Triangolo Fig. 4a;
- a Stella Fig. 4b.
la perfetta verticalità
in conformi
Single phase 230V
N L
ed
ai
