REMARQUE
Pour que les servomoteurs sous l'action d'un ressort puissent exploiter le parcours de réglage
maximal admissible, la pression d'alimentation doit être suffisamment importante et donc plus
grande que la pression maximale nécessaire à la sortie du servomoteur.
6.1
Sélection de l'air de balayage
Le sélecteur d'air de balayage est accessible, en cas de boîtier ouvert, au dessus de la borne de raccords pneuma-
tiques du bloc de vannes (Figure 6). En position IN, l'intérieur du boîtier peut être nettoyé et séché avec de l'air
propre et sec en très petite quantité. En position OUT l'air de balayage est directement acheminé vers l'extérieur.

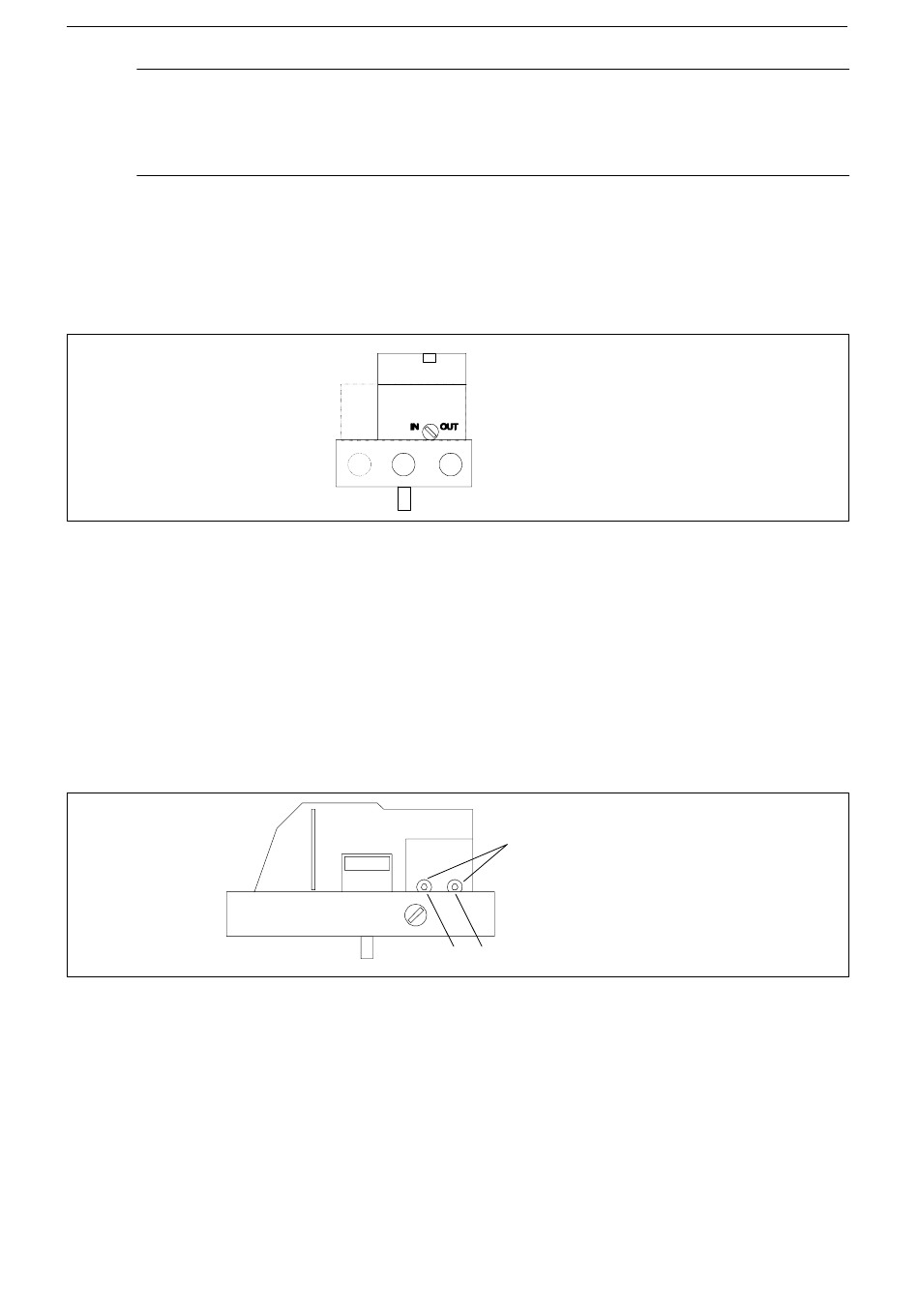

Figure 6
Sélecteur d'air de balayage au bloc de vannes, vue du positionneur du côté des raccords, avec
couvercle ouvert
6.2
Etranglements
Pour augmenter les durées de réglage lors de servomoteurs rapides, le débit d'air peut être réduit via les étrangle-
ments Y1 et Y2 (seulement en cas de vannes à double effet) (Figure 7). On réduit le débit d'air en tournant vers
la droite jusqu'à le fermer. Pour régler les étranglements, il est recommandé de les fermer puis de les rouvrir
progressivement (voir initialisation RUN3). Dans le cas des vannes à double action, s'assurer que les deux papil-
lons sont réglés de manière approximativement identique.
Figure 7
Etranglements
SIPART PS2 FF
A5E00214571--01
Six pans creux 2,5 mm
Y1 Y2
Instructions de service
