7.
De bedrijfsspanning van de installatie uitschakelen
8.
De regelaar omschakelen op normaal bedrijf (scha-
kelaar 5 op
zetten)
9.
De bedrijfsspanning van de installatie inschakelen.
De lichtdiode voor de bedrijfsweergave moet bran-
den (normaal bedrijf)
10. Indien aanwezig, aanvullende functies (omschake-
ling gewenste waarde, lastafhankelijk schakelcontact
enz.) inbedrijfstellen
11. Als een afstandinstelpotentiometer is aangesloten,
moet de instelschuif voor de temperatuur op EXT
worden gezet
12. De instelschuif voor de temperatuur eerst op de
minimale waarde instellen, dan op de maximale
waarde: de regeling controleren: deze mag noch te
snel noch te traag reageren
► voor een verkeerde reactie wordt verwezen naar
«Verhelpen van storingen»
13. De gewenste temperatuurwaarde met de instelschuif
instellen
14. Het deksel weer monteren
Inbedrijfstelling als begrenzer
1.
De temperatuurregeling in bedrijf nemen
2.
Het deksel van de begrenzer verwijderen
3.
De flexibele kunststofafdekking afnemen; daardoor
worden de instelelementen toegankelijk
4.
De instellingen uitvoeren:
bedrijfswijze (schakelaar 1 en 2)
−
testbedrijf: schakelaar 5 =
−
P-band Y1 op ca. 25 K
−
5.
De bedrijfsspanning van de installatie inschakelen.
De lichtdiode voor de bedrijfsweergave moet knippe-
ren (testbedrijf)
6.
De begrenzingsfunctie, afhankelijk van de begren-
zingswijze, als volgt controleren:
RLE132 als minimum begrenzer:
(a) Instelschuif temperatuur op max. waarde instel-
len: de servomotor moet sluiten
(b) Instelschuif temperatuur op min. waarde instel-
len: de servomotor moet openen
► voor een verkeerde reactie wordt verwezen naar
«Verhelpen van storingen»
7.
De bedrijfsspanning van de installatie uitschakelen
8.
De begrenzer omschakelen naar normaal bedrijf
(schakelaar 5 op
zetten)
9.
De begrenzingsfunctie, afhankelijk van de begren-
zingswijze, als volgt controleren:
RLE132 als
minimum begrenzer:
Wachten tot de regelaar
voor de verwarmings-
groepen uitgeregeld is,
dan op de RLE132 de
instelschuif temperatuur
op de maximale waarde
instellen:
De afsluiter moet zodanig
reageren, dat de ketel-
retourtemperatuur stijgt
► voor een verkeerde reactie wordt verwezen
naar «Verhelpen van storingen»
10. De flexibele kunststofafdekking weer monteren
11. De grenswaarde met de instelschuif voor de tempe-
ratuur instellen
12. Het deksel weer monteren
Siemens Building Technologies
RLE132 als
maximum begrenzer:
Wachten tot de regelaar
voor de verwarmings-
groepen uitgeregeld is,
dan op de RLE132 de
instelschuif temperatuur
op de minimale waarde
instellen:
De afsluiter moet zoda-
nig reageren, dat de
begren-zen temperatuur
daalt
CE1G3334xx
Verhelpen van storingen
Verkeerd resultaat
De afsluiter reageert
niet
De afsluiter gaat open
i.p.v. dicht of de afslui-
ter gaat dicht i.p.v.
open
De afsluiter blijft in een
eindstand staan
De regeling reageert te
langzaam
De regeling is instabiel
it
Italiano
Installazione
Posizione di montaggio
Temperatura ambiente massima ammissibile = 50 °C
• Controllo temperatura di mandata:
Sulla mandata di riscaldamento, immediatamente a
−
valle della pompa, se questa è installata sulla manda-
ta
Sulla mandata riscaldamento, a circa 1.5...2 m a val-
−
le della valvola miscelatrice, se la pompa è installata
sul ritorno
• Controllo temperatura di ritorno:
a 1...1.5 m a valle del punto di miscela
−
• Limite di minima temperatura ritorno caldaia e limite di
massima temperatura mandata impianto:
a 1...1.5 m a valle del punto di miscela
−
• Controllo temperatura acqua calda sanitaria a.c.s.:
a 1.5...2 m a valle del punto di miscela
−
• Controllo scambiatore di calore:
Il più vicino possibile allo scambiatore di calore
−
Montaggio
Montaggio regolatore di temperatura ad immersione
senza guaina di protezione.
Procedura:
1.
Svuotare l'impianto.
2.

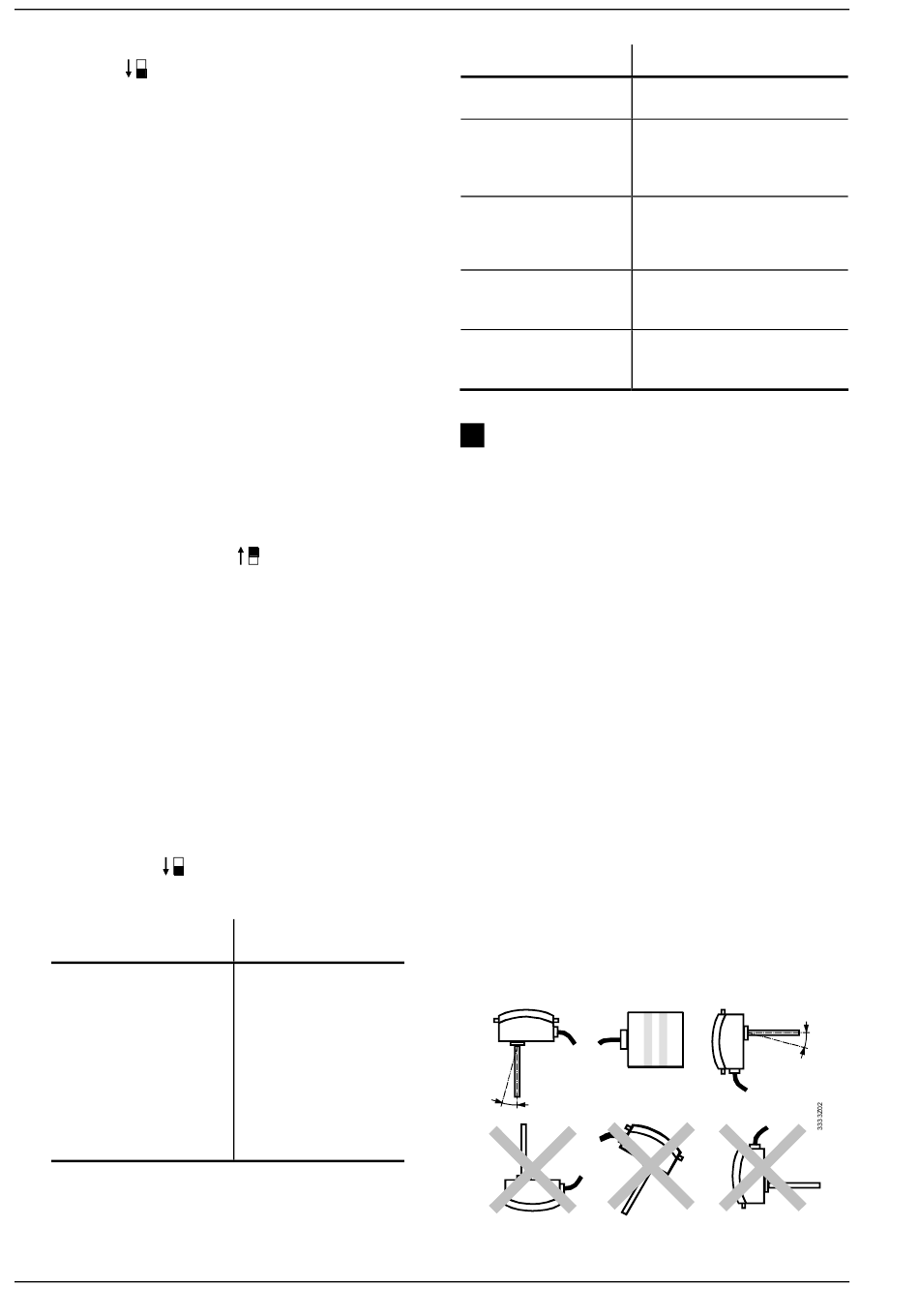

Scegliere una delle seguenti posizioni di montaggio:
max. 15°
Il regolatore non può essere mai montato né con la testata rivolta verso
il basso, né con i cavi di collegamento rivolti verso l'alto.
La lunghezza minima d'immersione deve essere di 60 mm.
18.08.2011
Mogelijke oorzaken
• Niet aangesloten
• Geen bedrijfsspanning
• Werkrichting verkeerd in-
gesteld
• Verkeerde regelklem
bedraad
De instelschuif voor de tem-
peratuur staat op EXT en er is
geen afstandsbediening voor
de gew. waarde aangesloten
• P-band lager instellen
• Bij PI aanvullend kortere
integratietijd kiezen
• P-band hoger instellen
• Bij PI aanvullend langere
integratietijd kiezen
max. 15°
10/20
