Domaines d'application
CE1N3335fr
04.2003

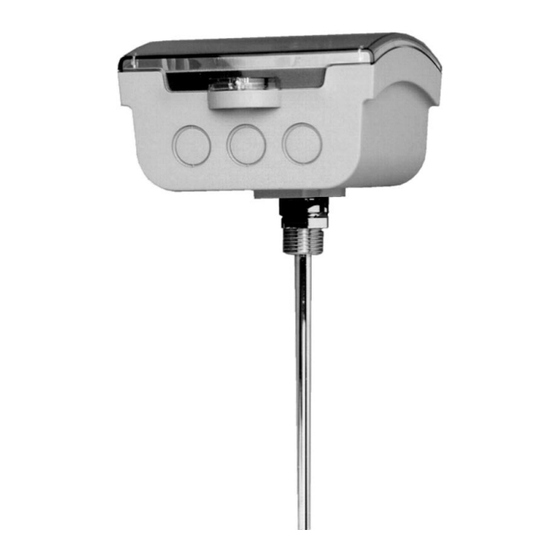

Synco™ 100
Régulateur de
différence de température
Régulateur de différence de température pour systèmes à accumulateurs et
cascades de chaudières. Commande tout ou rien en 24...230 V~. Construction
compacte.
Types d'installation :
• Installations à énergie solaire avec accumulateurs
• Chauffages pour piscines avec collecteurs solaires
• Installations à accumulation de chaleur avec plusieurs accumulateurs
• Générateurs de chaleur avec plusieurs chaudières
Types de bâtiment :
• Immeubles résidentiels
• Bâtiments du tertiaire de tous types
Exemple d'application :
• Régulation de la différence de température entre deux éléments d'installation, par
exemple entre source et récepteur de chaleur (panneaux solaires / ballon)
Commande de :
• Servomoteurs tout ou rien (thermiques par exemple)
• Servomoteurs trois points (en tout ou rien)
• Pompes de circulation, pompes de charge
• Appareils de commande marche/arrêt de tous types
Siemens Building Technologies
HVAC Products
3
335
RLE125

Publicité

loading

Manuels Connexes pour Siemens RLE125

Sommaire des Matières pour Siemens RLE125

  • Page 1 Commande de : • Servomoteurs tout ou rien (thermiques par exemple) • Servomoteurs trois points (en tout ou rien) • Pompes de circulation, pompes de charge • Appareils de commande marche/arrêt de tous types Siemens Building Technologies CE1N3335fr HVAC Products 04.2003...

  • Page 2: Autres Fonctions

    • la température minimale de charge (selon le mode de fonctionnement choisi). Le régulateur mesure les températures N1 (mesurée par le régulateur RLE125, par ex. récepteur de chaleur) et B2 (mesurée par la sonde B2, par ex. source de chaleur).

  • Page 3: Exécution

    Pour que cette fonction soit active, il faut sélectionner le mode de fonctionnement correspondant (cf. § "Exécution"). Réglage de valeur de Un potentiomètre pour le réglage à distance FZA21-11 peut être raccordé au RLE125 consigne à distance (bornes R1–M). Il permet de régler la valeur de consigne à distance. Le curseur de réglage de consigne du régulateur doit pour cela se trouver en position EXT.

  • Page 4: Alimentation

    Compatibilité électromagnétique Rayonnements perturbateurs EN 50081-1 Sensibilité aux influences parasites EN 50082-1 Type de protection IP42, selon EN 60529 Isolation électrique II, selon EN 60730 Degré d'encrassement normal Siemens Building Technologies Régulateur de différence de température RLE125 CE1N3335fr HVAC Products 04.2003...

  • Page 5: Généralités

    Régulateur de différence de température avec potentiomètre de réglage à distance, commande d'un servomoteur tout ou rien Sonde de température externe Pompe de charge Régulateur de température à plongeur RLE125 Potentiomètre de réglage à distance FZA21.11 Servomoteur TOR Siemens Building Technologies Régulateur de différence de température RLE125...

  • Page 6: Exemples D'applications

    Sonde de panneau solaire QAP21.3 ou sonde de température à plongeur QAE22 Source de chaleur (collecteur solaire ou échangeur) Accumulateur de chaleur Pompe de charge Régulateur de différence de température RLE125 Régulateur de température à plongeur RLE132 Vanne de circuit de chauffage Vanne de dérivation...
