10.2.1
Structures de base des éléments de commande

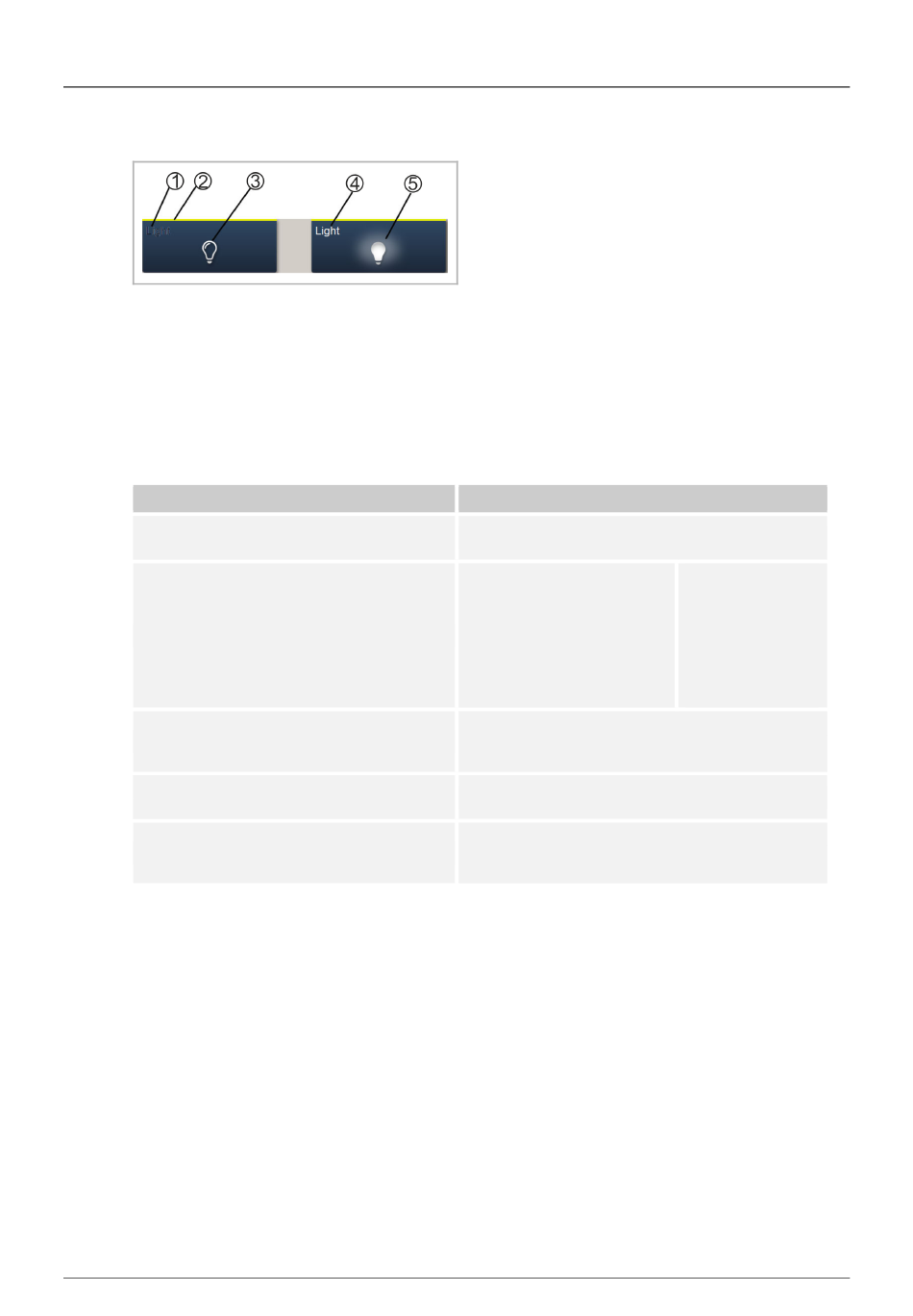

Fig. 27 : Divers états d'un même élément de
commande
[1] Affichage de l'état « Appareil »
[2] Identification d'« élément de commande »
[3] Zone de fonction
[4] Affichage de l'état « Appareil »
[5] Zone de fonction
Élément de commande
Affichage de l'état « Appareil » [1]
(également nom ou désignation du canal !)
Identification « Élément de commande » [2]
Zone de fonction (par ex. bouton-poussoir) [3]
Affichage de l'état « Appareil » [4]
(également nom ou désignation du canal !)
Zone de fonction (par ex. bouton-poussoir) [5]
Tab.9 :
Structure de base des éléments de commande
Manuel technique 2CKA001773B9264
Description
L'appareil est à l'arrêt (intitulé sombre).
Commandes de la lumière :
Fonctions de store :
Fonctions de climatisation:
Scènes :
Alarme :
Information :
Indéfini :
Une pression, par exemple, exécute la fonction
(peut aussi afficher l'état : dans le cas présent
« Appareil à l'arrêt »).
L'appareil est en marche (intitulé : blanc/clair).
Une pression, par exemple, exécute la fonction
(peut aussi afficher l'état : dans le cas présent
« Appareil en marche »).
Commande
Jaune
Bleu
Orange
Magenta
Rouge
Vert
Gris
