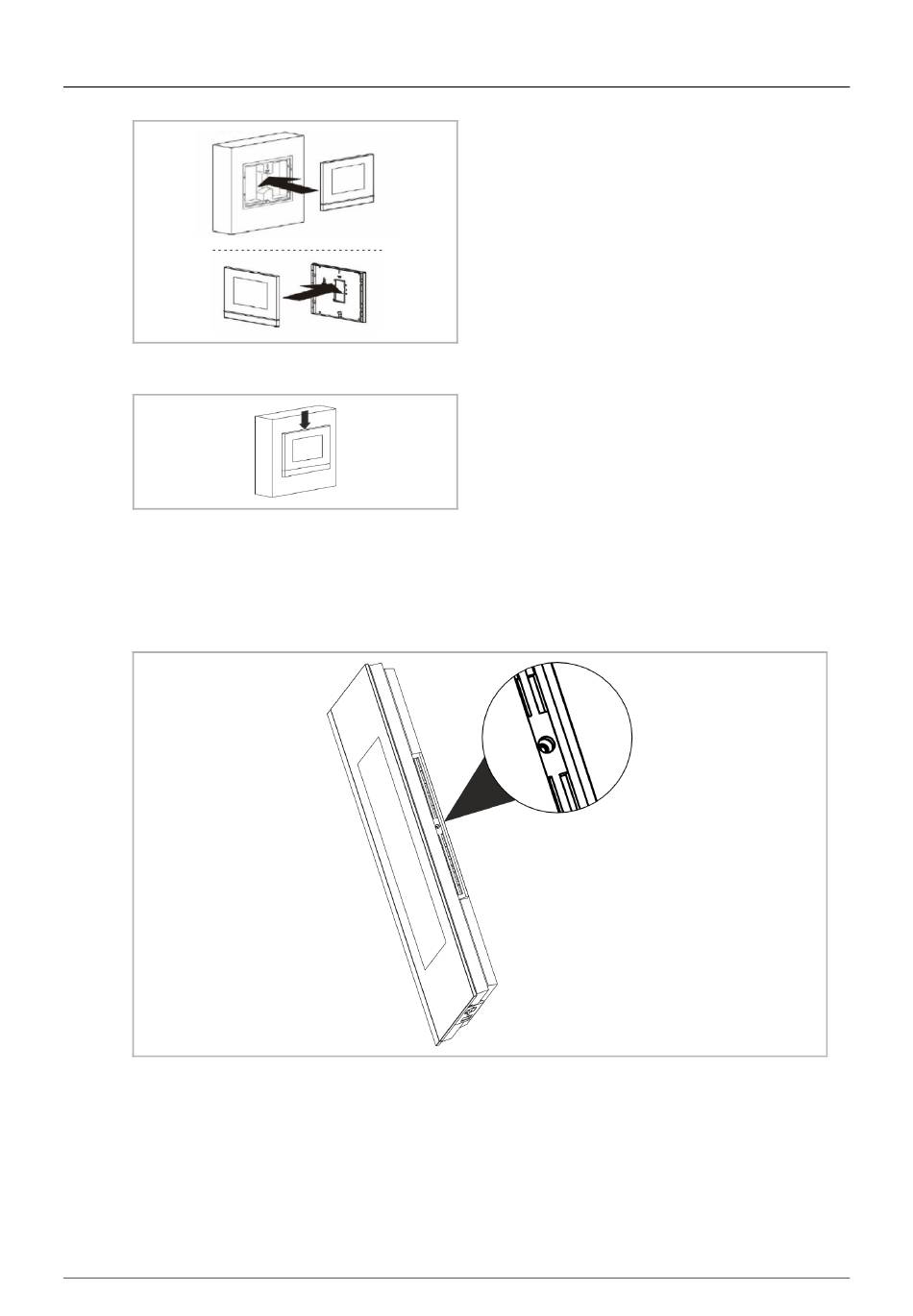

Fig. 16 : Enficher le dispositif, boîtier apparent et
encastré
Fig. 17 : Encliqueter le dispositif
7.5
Démontage
Le clip du dispositif est facilement détachable.
Fig. 18 : Clip du dispositif
1. Pousser l'actionneur sous le dispositif vers la droite.
–
Le clip s'ouvre.
2. Pousser le dispositif vers le haut, puis le retirer vers l'avant.
Manuel technique 2CKA001773B9264
Raccordement, encastrement / montage
4. Enficher le dispositif sur le boîtier de
montage, en fonction de la variante
de montage.
5. Insérer les ergots dans les fixations.
6. Enfoncer le dispositif vers le bas
jusqu'à ce que le clip inférieur
s'enclenche.
Le montage du dispositif est maintenant
terminé.
│29
