Raccordement et plans côtés
6.1
Plans cotés

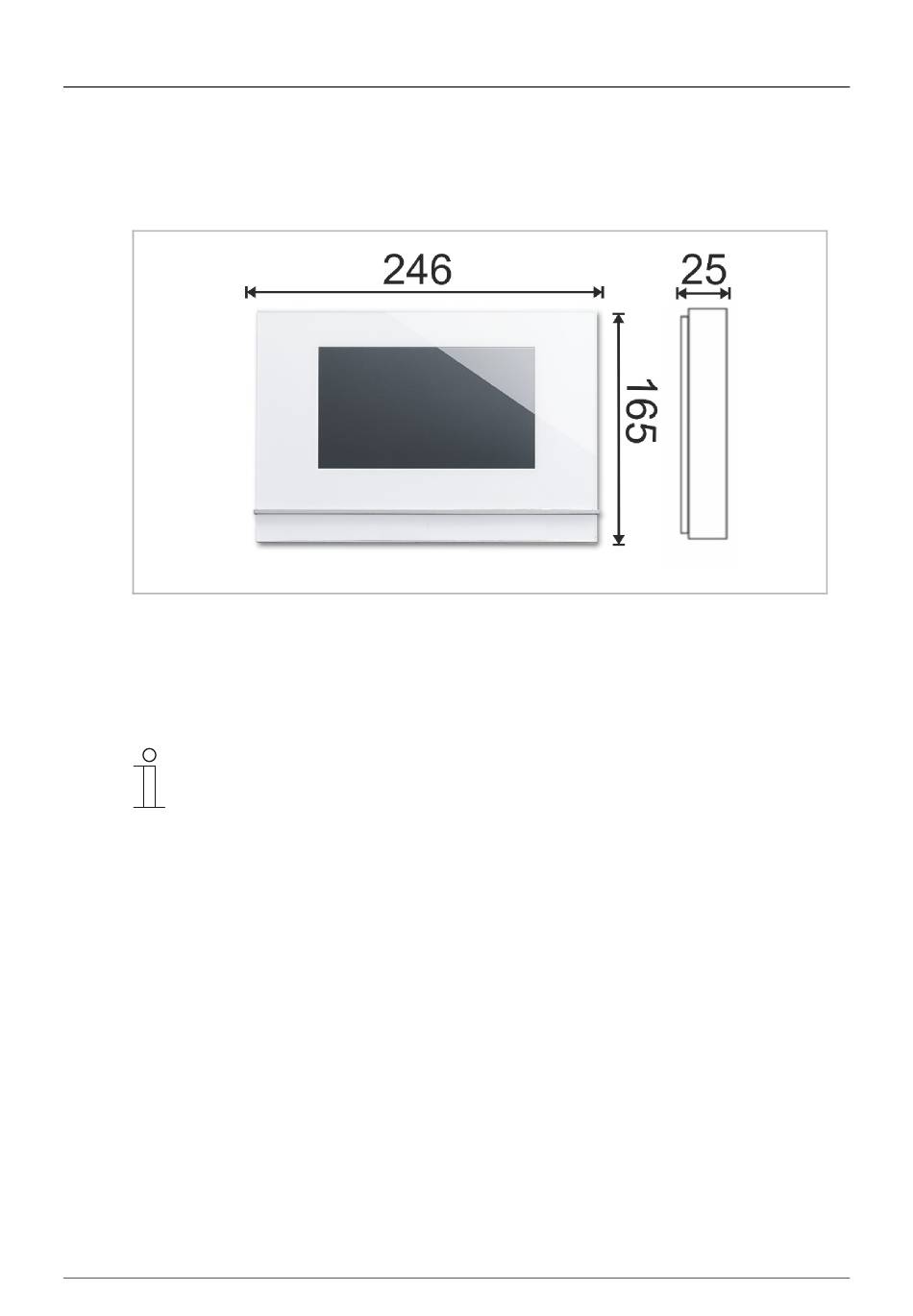

Fig. 3 :
Dimensions de tous les types d'appareils décrits
Toutes les cotes en mm.
La hauteur de construction de l'appareil est de 13 mm.
La profondeur de montage est de 15 mm.
Information
Les dimensions des boîtiers de montage encastrés correspondants (non
compris dans la livraison) sont :
■
■
Les dimensions du châssis de montage apparent (non compris dans la livraison)
sont :
■
Manuel technique 2CKA001773B9264
Dimension de montage encastré (h x l x p): 152 x 235 x 60.
Dimension de montage mur creux (h x l x p): 146 x 227 x 50.
(h x l x p) : 165 x 246 x 12
Raccordement et plans côtés
