6.2 Schémas de raccordement

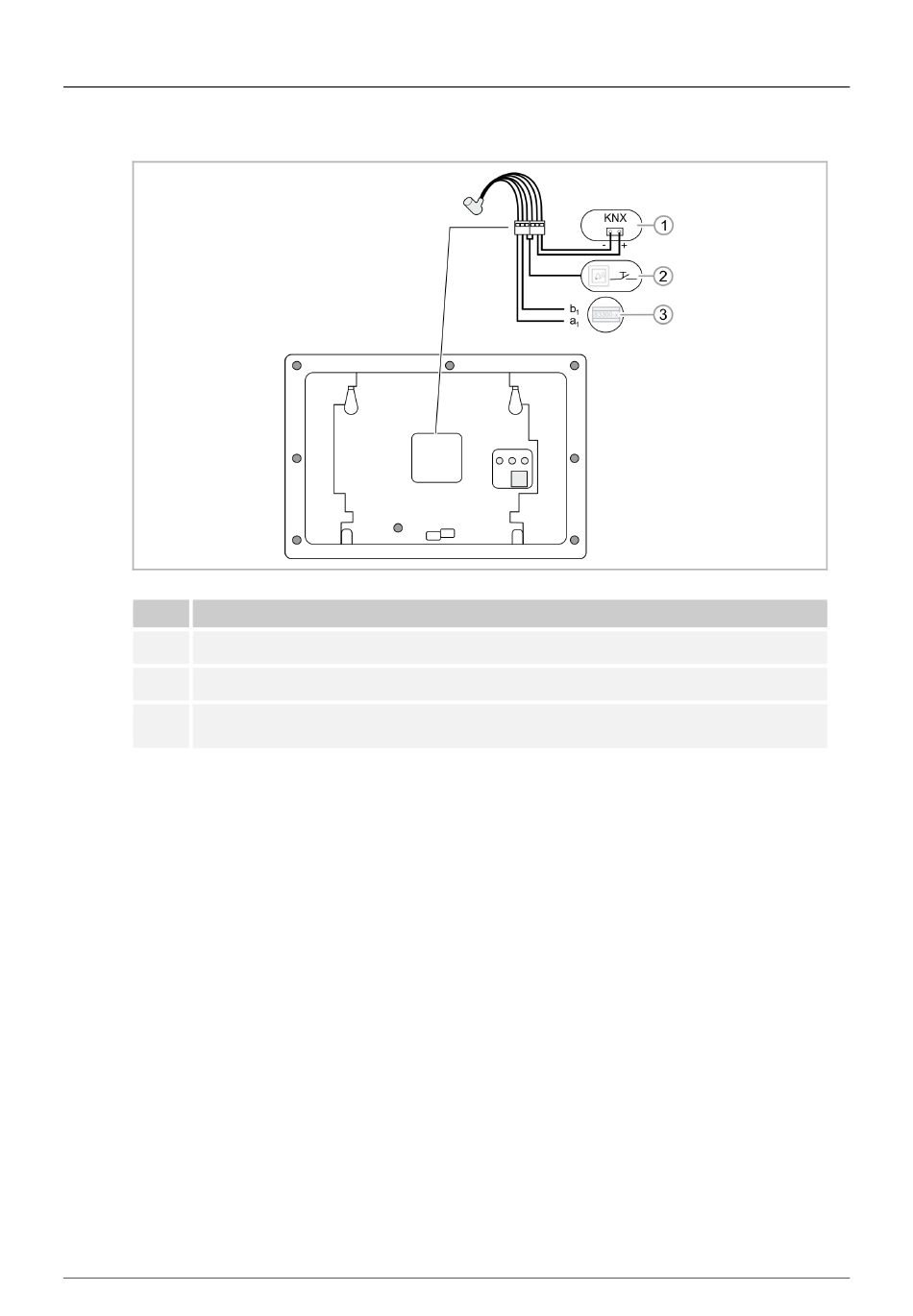

Fig. 4 : Raccordement électrique
N° Fonction
1 Raccordement du ABB i-bus
2 Raccordement du bouton poussoir d'appel à l'étage
Raccordement de la centrale système ou de l'alimentation externe (par ex. 6358-101)
3
En cas d'utilisation de plusieurs interphones intérieurs : raccordement du bus interne.
Tab.4 : Fonction de raccordement
Manuel technique 2CKA001773B9264
Raccordement et plans côtés
