Description du produit

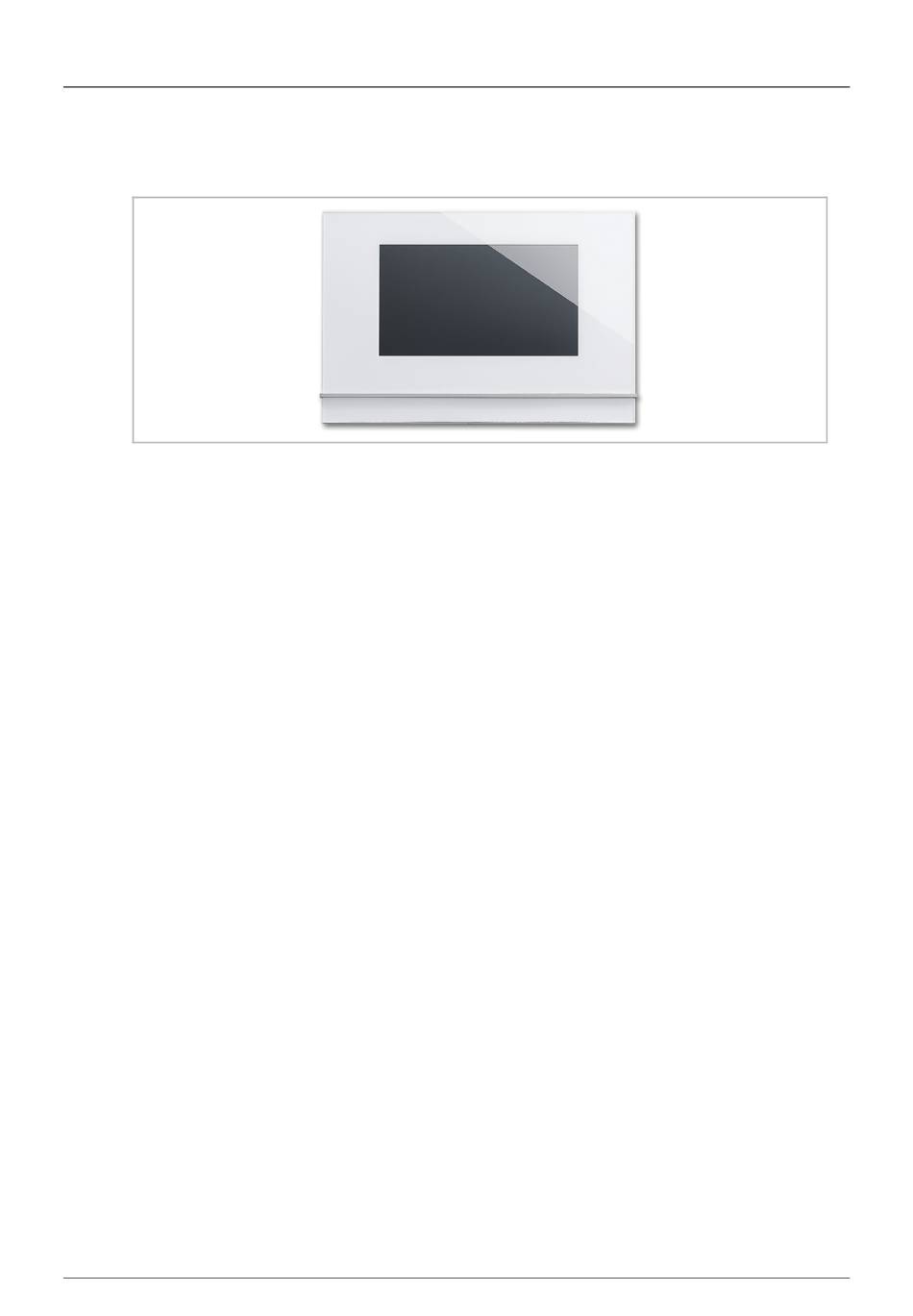

Fig. 1 :
Aperçu du produit
Le Busch-SmartTouch
ABB-Welcome ainsi qu'à l'affichage et la commande de fonctions KNX standard (voir chapitre «
Récapitulatif des fonctions KNX » à la page 17). Il est doté d'un écran tactile capacitif de 1024 x
600 pixels.
Le produit fait partie du système d'interphonie ABB-Welcome et fonctionne exclusivement avec
les composants de ce système.
Le panneau tactile est raccordé aux deux systèmes de bus, le bus ABB i-bus
ABB-Welcome. Seul le bus ABB-Welcome transmet les signaux audio/vidéo et alimente
l'appareil en courant. Ceci signifie que vous devez au moins prévoir une centrale système ABB-
Welcome ou une alimentation électrique supplémentaire afin de garantir que le pavé tactile soit
alimenté en courant.
Il est également possible de faire fonctionner le panneau tactile sans qu'il soit raccordé au bus
ABB-Welcome. Ceci signifie que vous devez prévoir une alimentation électrique supplémentaire
afin de garantir que le pavé tactile soit alimenté en courant.
Jusqu'à 16 fonctions KNX peuvent être positionnées sur une page de commande. Et 30 pages
de commande comportant au total 480 éléments de commande sont possibles au maximum.
L'élément de commande de thermostat d'ambiance et celui de scène occupent chacun deux
emplacements de fonctions. L'élément de commande audio occupe au moins quatre
emplacements de fonctions.
L'appareil peut aussi servir à l'affichage de messages d'alarme et de défaut.
Le panneau tactile KNX est configuré à l'aide de l'outil de mise en service. L'outil de mise en
service est intégré à l'ETS et permet l'accès direct aux adresses de groupes et aux drapeaux
d'objets de communication. Les éléments de commande sont composés de zones tactiles
librement programmables.
Manuel technique 2CKA001773B9264
®
7'' sert d'interphone intérieur vidéo destiné au système d'interphonie
Description du produit
®
KNX et le bus
