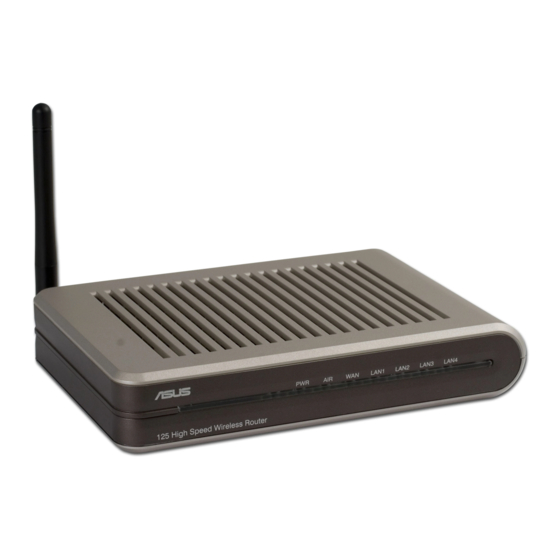

- Page 1 Routeur sans fil WL-520g Manuel de l'utilisateur...
-
Page 2: Table Des Matières
Manuel de l’utilisateur du routeur sans fil WL-520g Index . Contenu de la boîte ..............2 2. Connecter un modem ADSL et un routeur sans fil ....3 1) Connexion des câbles ............3 2) Témoins d'activité ..............3 3) 3) Fixation murale ...............4 3. Configurer le routeur sans fil ...........5 1) Connexion filaire du routeur sans fil ASUS ......5 2) Définir l’adresse IP pour une connexion avec et sans fil ..5... -
Page 3: Contenu De La Boîte
Manuel de l’utilisateur du routeur sans fil WL-520g 1. Contenu de la boîte • Routeur sans fil WL-520g*1 • Adaptateur d'alimentation*1 • Antenne extérieure*1 • CD d'utilitaires et de pilotes*1 • Câble RJ45*1 • Guide de démarrage rapide*1 Contacts Constructeur ASUSTeK COMPUTER INC. (Asie-Pacifique) Adresse : 15 Li-Te Road, Beitou, Taipei 11259 Téléphone : +886-2-2894-3447 Site Web: www.asus.com.tw Général (fax):+886-2-2894-7798 Email: info@asus.com.tw... -
Page 4: Connecter Un Modem Adsl Et Un Routeur Sans Fil
Manuel de l’utilisateur du routeur sans fil WL-520g 2. Connecter un modem ADSL et un routeur sans fil 1) Connexion des câbles Wall power outlet Prise secteur murale Modem Power Alim. Phone Alim. Prise téléphonique murale Wall telephone outlet Prise secteur murale Wall power outlet Modem ASUS Wireless Router Routeur sans fil ASUS LAN4 LAN3 LAN2 LAN1 Power Alim. -
Page 5: Fixation Murale
être converti afin d'être fixé à un mur ou au plafond. Suivez ces étapes afin de fixer le routeur sans fil d'ASUS à un mur : 1. Placez-y deux vis et serrez-les jusqu'à ce que seul 0.6 cm soit visible. 2. Emboîtez les deux crochets supérieurs du routeur sans fil d'ASUS dans les vis. Note: Réajustez les vis si vous ne parvenez pas à emboîter le routeur sans fil d'ASUS dans ces dernières ou si la fixation est trop lâche. -
Page 6: Configurer Le Routeur Sans Fil
PC portable. Vous devez également désactivé le chiffrement WEP, et définir le SSID de votre périphérique LAN sans fil en “default” (par défaut). Si vous voulez configurer le routeur sans fil ou accéder à... -
Page 7: Définir L'adresse Ip Manuellement
• Masque de sous-réseau 255.255.255.0 (le même que celui du routeur sans fil) • Passerelle 192.168.1.1 (ceci étant le routeur sans fil d’ASUS) • DNS 192.168.1.1 (Adresse IP du routeur sans fil ASUS ou celle de votre ordinateur). 3) Configurer le routeur sans fil... -
Page 8: Configuration Rapide
Next (Suivant) pour continuer. Le routeur sans fil WL520g d’ASUS supporte cinq types de connexion— câble, ADSL (PPPoE, PPTP, adresse IP fixe), et Telstra BigPond. Puisque chaque type de connexion dispose de ses propres protocoles et standards, le WL-520g vous demandera plusieurs informations durant le processus de configuration. Choisissez le bon type de connexion et cliquez sur Next (Suivant) pour continuer. -
Page 9: Connexion Pppoe
Manuel de l’utilisateur du routeur sans fil WL-520g Connexion PPPoE Si vous utilisez une connexion PPPoE, sélectionnez la seconde ligne. Vous devrez ensuite saisir le nom d'utilisateur et le mot de passe fournis par votre FAI. Connexion PPTP Si vous utilisez une connexion PPTP, il vous sera demandé de saisir le nom d'utilisateur, le mot de passe et l'adresse IP fournis par votre FAI. herk036@adsl-comfort Utilisateur d'adresse IP fixe Si vous utilisez une connexion ADSL ou tout autre type de connection qui a recours à une adresse IP fixe, veuillez sélectionnez la quatrième ligne. Puis saisissez sélectionnez la quatrième ligne. - Page 10 WEP. Pour les utilisateurs d’ adaptateurs sans fil ASUS, il n’est plus nécessaire de saisir des clés WEP longues et compliquées, il suffit désormais d’une phrase secrète. Par exemple, si nous sélectionnons WEP 64 bis encryption mode, et 11111 comme Passphrase, les clés WEP suivantes sont alors générées (voir image ci-contre). Notez la Passphrase et les clés WEP sur un bout de papier. Cliquez sur Finish (Terminer). Il vous est demandé de sauvegarder vos paramètres. Cliquez sur Save&Restart (Sauvegarder & Redémarrer) pour activer les nouveaux paramètres. Ensuite, après avoir paramétré le routeur sans fil, nous allons configurer la connexion sans fil cryptée entre le routeur sans fil et un client. Si vous avez installé une carte sans fil ASUS ainsi que ses utilitaires et pilotes, cliquez sur Démarrer-> Programmes -> ASUS Utility-> WLAN Card -> One Touch Wizard pour lancer l’utilitaire de configuration de connexion, côté client.
- Page 11 Manuel de l’utilisateur du routeur sans fil WL-520g Quand la fenêtre de bienvenue apparaît, puis cliquez sur Suivant. ASUS ONE TOUCH WIZARD cherche et affiche toutes les stations disponibles comme le montre l'image ci-contre. Sélectionnez WL520g et pressez Suivant pour continuer. L'assistant de configuration s'enquiert alors de la configuration du chiffrement. Choisissez comme Longueur de Clé 64 bits (10 digits) comme défini précédemment pour le WL-520g, ensuite sélectionnez Génération automatique et saisissez dans le champ Phrase passe. Note: Le mode de chiffrement de votre client doit être le même que celui du routeur. Attendez quelques secondes pour que le client se connecte au routeur sans fil. Ensuite, un écran vous informant du résultat de la connexion va apparaître. Pressez Next pour continuer. Puis vous verrez l'écran de configuration de l'IP. Configurez l'adresse IP du client d'après votre environnement réseau. A la fin de configuration. Cliquez sur...
- Page 12 Manuel de l’utilisateur du routeur sans fil WL-520g Si vous n'utilisez pas l'adaptateur sans fil d'ASUS, vous pouvez mettre en place la connexion sans fil entre votre ordinateur et le routeur sans fil grâce à la fonction Windows Zero-Configure. Faites un clic ® droit sur Voisinage réseau sur le bureau de votre client. Puis cliquez sur Propriétés. Ensuite dans la fenêtre Connexions réseau, double-cliquez sur l'icône Connexion réseau sans fil. Sélectionnez WL520g et cliquez sur Connecter. La procédure de connexion devrait prendre quelques secondes. Puis, une fenêtre vous demandera de saisir les clés réseau, saisissez la clé à 10 chiffres que vous avez auparavant noté sur un bout de papier. Ensuite cliquez sur Connecter pour achever la connexion. Pour ajuster d’autres paramètres, cliquez sur des éléments du menu pour faire apparaître les sous-menus, et suivez les instructions pour configurer le routeur sans fil. Des astuces vous sont données quand vous passez le curseur sur chaque élément.
-
Page 13: Fonctions Avancées Fréquemment Utilisées
1) Configurer le cryptage Configurer le chiffrement sur le WL-520g Veuillez vous référer à la P.7 pour des informations relatives à la configuration du chiffrement, ainsi que l'utilitation des fonctions ASUS EZSetup permettant de configurer en quelques clics le cryptage (Pages 25-26). 2) Configurer un serveur sur votre réseau local La technologie Virtual Server permet à un ordinateur de réceptionner certains... -
Page 14: Configuration En Mode Switch & Pure Ap (Nat Sans Partage D'ip)
Manuel de l’utilisateur du routeur sans fil WL-520g 3) Configuration en mode switch et Pure AP (NAT sans partage d’IP) Connectez à l'aide d'un câble réseau le port LAN d'un Modem câble ou DSL DSL or Cable Modem modem câble ou DSL à l'un des ports LAN du routeur sans fil. LAN4 LAN2 LAN1 LAN3 Routeur sans fil ASUS ASUS Wireless Router Sélectionnez DHCP Server (Serveur DHCP) dans le dossier IP Config (Configuration IP). Désactivez la fonction DHCP Server. Cliquez sur Finish (Terminer) Cliquez sur Save &... - Page 15 Manuel de l’utilisateur du routeur sans fil WL-520g Cliquez sur Afficher les connexions réseau. Faites un clic-droit sur Local Area Connection et sélectionnez Propriétés. Double-cliquez sur Internet Protocol (TCP/IP). Notez les paramètres TCP/IP existants. Cliquez sur Virtual DMZ dans le dossier NAT Settings. Saisissez l'adresse IP de l'hôte, puis cliquez sur Finish (Terminer). Cliquez Save & Restart (Enregistrer et redémarrer).
-
Page 16: Configurer Le Service Ddns
Manuel de l’utilisateur du routeur sans fil WL-520g 5) Configurer le service DDNS Le service Dynamic DNS (DDNS) permet d’exporter le nom d’hôte vers Internet via un fournisseur DDNS. Quand le routeur sans fil ASUS se connecte à Internet et obtient une adresse IP de votre FAI, cette fonction mettra automatiquement à jour votre adresse IP auprès du fournisseur DDNS ; de sorte que les internautes pourront accéder au réseau sans fil et aux serveurs de ce dernier via un nom prédéfini enregistré auprès du fournisseur DDNS. Cliquez sur Miscellaneous (Divers) dans le dossier IP Config. Activez le client DDNS. Si vous ne disposez pas d’un compte DDNS, cliquez sur Free Trial (Evaluation gratuite) pour en obtenir un. Après avoir sélectionné Free Trial, vous devrez être redirigé vers le site www. DynDNS.org, où vous pourrez vous enregistrer et faire la demande d’un compte DDNS, et vous enregistrez. Veuillez lire l’accord d’utilisation, puis sélectionnez “I have read...” (J’ai lu...). Saisissez le nom d’utilisateur, l’adresse de courrier... - Page 17 Manuel de l’utilisateur du routeur sans fil WL-520g Consultez votre boîte de courrier électronique pour lire le courrier d’activation. Cliquez sur le lien hypertexte pour activer votre compte. Puis pressez Login (Ouvrir une session). Saisissez le nom d’utilisateur et le mot de passe que vous avez défini lors de l’enregistrement de votre compte. Après vous être identifié, le message de bienvenue devrait s’afficher. Sélectionnez l’onglet Services. Cliquez sur Add Host (Ajouter un hôte). Définissez un nom d’hôte, puis cliquez sur Add Host. Le message ci-contre s’affichera quand le nom d’hôte aura été créé avec succès.
-
Page 18: Configurer Un Système Wds
Manuel de l’utilisateur du routeur sans fil WL-520g Sur la page de configuration DDNS (DDNS Setting) du routeur, complétez les informations relatives à votre compte DDNS. Cliquez sur Finish (Terminer). Cliquez sur Save & Restart (Enregistrer & Redémarrer). Vérifions maintenant que le service DDNS fonctionne correctement. Pour ce faire, cliquez sur le menu Démarrer, puis sélectionnez Exécuter... Tapez cmd et cliquez sur OK pour ouvrir l’invite de commande DOS. Tapez ping wl520g.dyndns. org (votre nom d’hôte). Si vous recevez une réponse, alors le service DDNS fonctionne correctement. 6) Configurer un système WDS Le système WDS (Wireless bridge, également connu comme Wireless Distribution System) permet de se connecter à un ou plusieurs points d’accès. Prenons un exemple afin d’expliquer la configuration d'un système WDS à deux points d’accès. Considérons le point d’accès 1 (PA1) doté de l’adresse MAC 00:0E:A6:A1:3F:6E, et de l’adresse IP 192.168.1.1, et opérant en mode “Hybride“ ; et le point d’accès... - Page 19 Manuel de l’utilisateur du routeur sans fil WL-520g Configurons d'abord PA1. Sélectionnez Bridge dans le dossier Wireless (Sans fil). Définissez WL520g comme SSID, et l'élément WEP Encryption (Chiffrement WEP) sur None. Nous recommandons que PA1 et PA2 utilisent le même SSID. Sélectionnez WAN & LAN dans le dossier IP Config. Confirmez que l'adresse IP de PA1 est bien 192.168.1.1. Ouvrez à nouveau la page Bridge. Définissez AP mode (Mode PA) sur Hybrid. PA1 est alors défini comme point d'accès et WDS. Si vous souhaitez uniquement utiliser la fonction sans fil, sélectionnez WDS Only. Quand vous sélectionnez WDS ou Hybrid mode, vous verrez un message vous demandant de spécifier un canal fixe pour le système WDS. Sélectionnez un canal fixe pour le système WDS. Dans notre exemple, nous avons choisi le canal 3.
- Page 20 Manuel de l’utilisateur du routeur sans fil WL-520g Activez l'option Connect to APs in Remote Bridge List en sélectionnant Yes afin de vous connecter aux autres points d'accès de votre liste. Si vous souhaitez autoriser les utilisateurs anonymes à se connecter à votre réseau , activez l'option Allow anonymous en sélectionnant Yes. Dans notre exemple, nous avons décidé de ne pas autoriser les utilisateurs anonymes. Saisissez l'adresse MAC de PA2, ex : 000ea6a13f87. Cliquez sur Add pour ajouter cette adresse MAC à votre liste. Cliquez sur Finish (Terminer). Cliquez sur Save & Restart (Enregistrer & redémarrer). Configurons maintenant PA2. A partir de PA2, accédez à la page de configuration en ligne. Répétez les étapes 1et 2 pour définir le même SSID que AP1. Puis sélectionnez WAN & LAN dans le dossier IP Config (Configuration IP).
-
Page 21: Dépannage
Manuel de l’utilisateur du routeur sans fil WL-520g 5. Dépannage 1. Impossible d’accéder au navigateur Web afin de configurer le routeur 1. Lancez votre navigateur Web, puis 2. Cliquez sur Supprimer les Cookies et Supprimer les fichiers. ouvrez la boîte de dialogue “Options Internet” 2. Impossible d’établir une connexion sans fil Hors de portée : Rapprochez le client du routeur. -
Page 22: Internet N'est Pas Disponible
• Vérifiez que l’état de la LED “WAN" du routeur. Si elle n’est pas allumée, veuillez recourir à un autre câble réseau, et réessayer. 4.1. Quand la LED “LINK” du modem ADSL est allumée (non clignotante), cela signifie qu’il est possible d’accéder à Internet. • Redémarrez votre ordinateur. • Configurez à nouveau les paramètres du routeur ASUS en vous référant au Guide d’installation rapide du WL-520g. • Vérifiez l’état de la LED WAN du routeur. • Vérifiez les paramètres de chiffrement sans fil. • Vérifiez si l’ordinateur peut obtenir une adresse IP (via un réseau Ethernet ou sans fil). -
Page 23: Informations Complémentaires
Manuel de l’utilisateur du routeur sans fil WL-520g 6. Informations complémentaires : Configuration de la connexion sans fil entre le routeur et un client 1) Installation des utilitaires du WL-520g 1. Cliquez sur la première ligne Installer 2 . C l i q u e z s u r S u i v a n t p o u r les utilitaires du routeur sans fil poursuivre. -
Page 24: Ezsetup (Configuration Par Défaut)
Internet seront interrompues pendant un cours instant, mais reprendront ensuite normalement, sans aucun changement. 2) Vous devez disposez de clients sans fil ASUS, tel que les modèles WL-100gE, WL-100g Deluxe ou WL-167g afin de pouvoir utiliser EZSetup avec le WL-520g. - Page 25 Manuel de l’utilisateur du routeur sans fil WL-520g Sélectionnez le type de connexion que (Les informations FAI demandées dépendent du type de connexion vous utilisez (Câble ou ADSL). Par exemple: modem câble ou tout autre type sélectionné) de connexion obtenant automatiquement une adresse IP. Selon le type de connexion que vous avez choisi, vous aurez peut-être à solliciter des informations complémentaires auprès de votre FAI. Certains champs sont optionnels, voire laissés vides. Selon le type de service que vous avez souscrit auprès de votre FAI, votre adresse IP peut être dynamique (automatique) ou statique (saisie manuellement). Exemple 1 : Modem câble ou tout autre type Exemple 2 : ADSL ou tout autre type...
-
Page 26: Ezsetup (Configuration Personnalisée)
Manuel de l’utilisateur du routeur sans fil WL-520g 3) EZSetup (Configuration personnalisée) Les seules différences entre les modes de configuration par défaut et personnalisée sont présentées ci- dessous. Cochez la case Customization (Personnalisation) pour accéder aux pour accéder aux fonctions réseau sans fil avancées. Vous pouvez activer l’attribution automatique d’un nom de réseau sans... - Page 27 Manuel de l’utilisateur du routeur sans fil WL-520g Si vous avez choisi “Manually assign” (Assignation manuelle) et cochez la case WPA, saisissez une clé WPA (Wi- Fi Protected Access) en suivant les recommandations. L’ e n v i r o n n e m e n t r é s e a u s a n s f i l sécurisé est maintenant en place. Pour...
-
Page 28: Appendice
Manuel de l’utilisateur du routeur sans fil WL-520g 7. Appendice Avertissement de la FCC Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. Les opérations sont sujettes aux deux conditions suivantes : (1) Ce dispositif ne peut causer d'interférence nuisible, et (2) Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indesirés. Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une protection... -
Page 29: Déclaration De Conformité (R&Tte Directive 1999/5/Ec)
Manuel de l’utilisateur du routeur sans fil WL-520g Déclaration de conformité (R&TTE directive 1999/5/EC) Conditions essentielles - Article 3 Conditions de protection pour la salubrité et la sécurité - Article 3.1a Des tests relatifs à la sécurité électrique ont été menés en conformité avec EN 60950. Ils se sont révélés être probants et satisfaisants. Des test relatifs à la compatibilité électromagnétique ont été menés en conformité avec EN 301 489-1] & [EN 301]. Ils se sont révélés être probants... - Page 30 Manuel de l’utilisateur du routeur sans fil WL-520g Fichier de Construction Technique en accord avec l’Annexe III R&TTE Sous provisions de l’Annexe III point 2 de la directive R&TTE 1999/5/EC du Parlement Européen et du Conseil du 9 Mars sur les équipements radio et les équipements terminaux de télécommunication (directive R&TTE) et de la reconnaissance mutuelle de leur conformité. Nous, soussignés, Compagnie ASUSTek Computer Inc. Adresse, Ville 4Fl.,No.150, Li-Te Rd., Peitou, Taipei, Pays Taiwan 112 Numéro de téléphone 886-2-28943447 Numéro de fax 886-2-28950113 E-Mail lawrence_yu@asus.com.tw Avons établi un Fichier de Construction Technique comme spécifié ci-dessous pour qu’il...
- Page 31 Manuel de l’utilisateur du routeur sans fil WL-520g...
