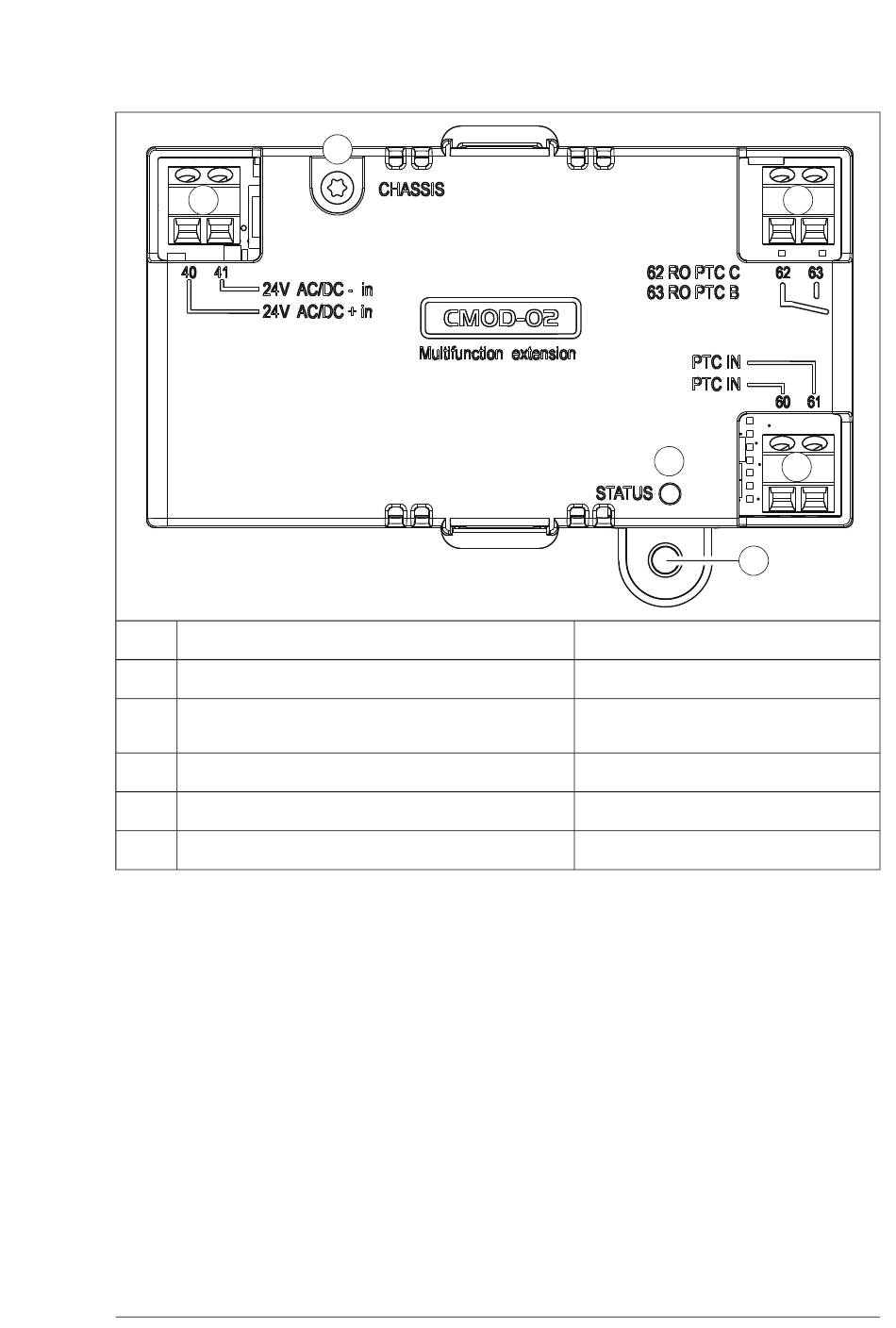

Agencement
5
1
Vis de mise à la terre
2
Trou pour la vis de fixation
3
Bornier à 2 broches pour le raccordement d'une thermis-
tance moteur
4
Bornier à 2 broches pour la sortie relais
5
Bornier à 2 broches pour l'alimentation externe
6
LED de diagnostic
￭
Montage
Outils nécessaires et consignes
•
Tournevis avec un jeu d'embouts
Déballage et contrôle de réception
1. Ouvrez le colis des options.
2. Il doit contenir :
•
le module d'extension multifonction CMOD-02 ;
•
la vis de fixation.
3. Vérifiez que le contenu n'est pas endommagé.
Montage du module
Cf. section Installation des modules optionnels au chapitre Raccordements.
Modules d'extension d'I/O analogiques (option) 261
1
6
2
Montage (page 261)
Montage (page 261)
Identification des bornes (page 262)
Identification des bornes (page 262)
Identification des bornes (page 262)
LED (page 264)
4
3
