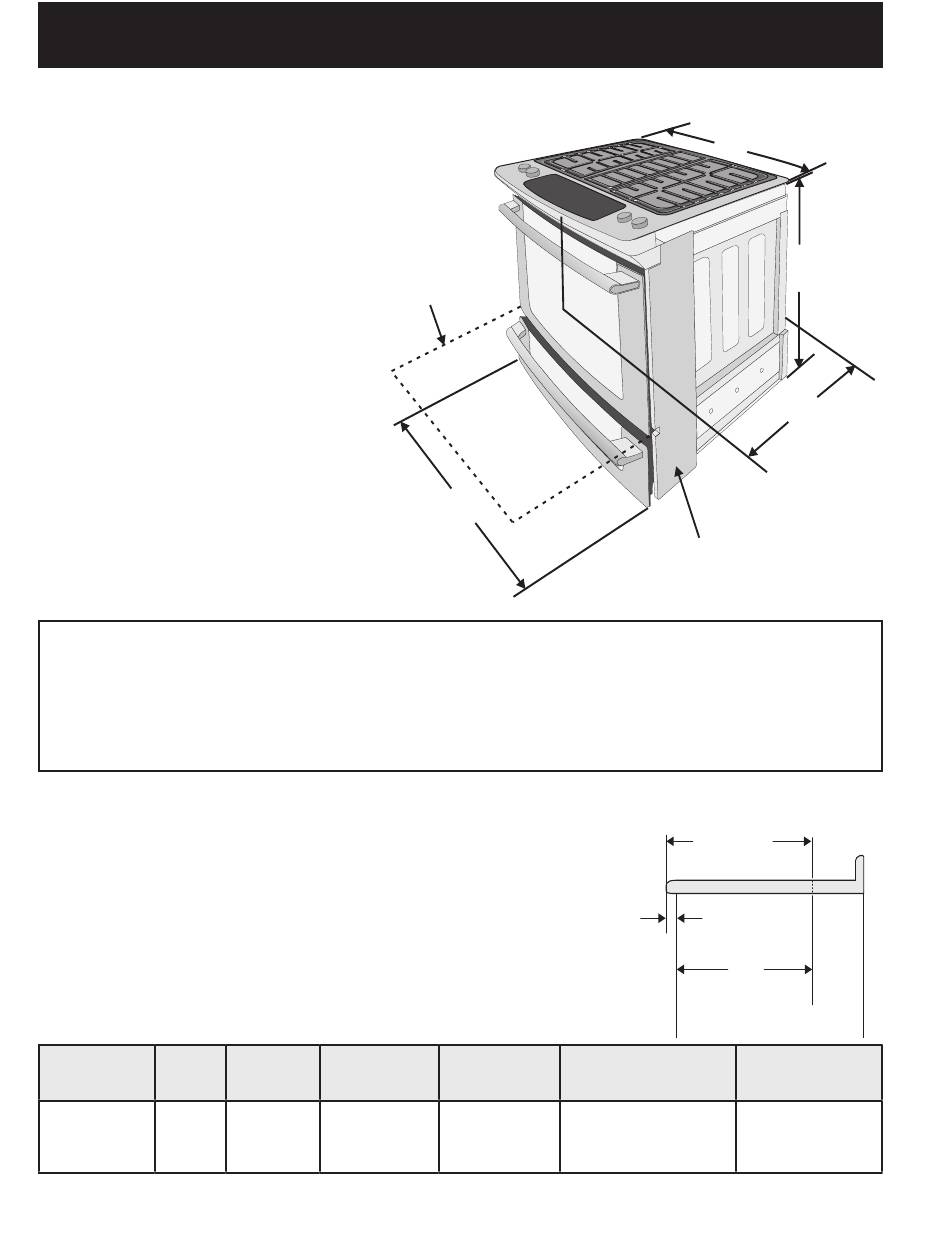

INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30"
NOTAS:
1. No pellizque el cordón eléctrico o el conducto flexible de gas
entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm)
entre la superficie de la estufa y el
fondo del armario cuando el fondo
del armario de madera o metal está
protegido por no menos de 1/4" (0,64
cm) de madera resistente al fuego
cubierta por una lámina metálica de
MSG, número 28, 0,015" (0,4 mm) de
acero inoxidable, 0,024" (0,6 mm) de
aluminio, ô 0,02" (0,5 mm) de cobre.
Un espacio mínimo de 30" (76,2 cm)
cuando el armario no está protegido.
4. Para los recortados menos que 22
7/8", el electrodoméstico aparecería
ligeramente en el exterior del armario.
5. Deje por los 19 ¼" (48,9 cm) de
espacio libre para la profundidad de la
puerta cuando esta abierta.
*IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para
evitar que se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de
la mesada mientras lo presiona. Levante las patas ajustables y las ruedas ajustables traseras
a una altura mayor a la del mueble (ver página 15), inserte el electrodoméstico dentro del
gabinete y después nivélelo. Asegúrese que le unidad este soportada por las patas adelante
y por las ruedas en la parte de atrás y NO por la cubierta superior sobre la encimera.
A.
B.
ALTURA
ANCHURA
35 5/8" (90.5 cm)
30"
36 5/8" (93 cm)
(76.2 cm)
(Modelos con quemadores sellados)
Puerta
abierta
(vea la nota
5 )
C.
D.
ANCHO DE
PROFUNDIDAD
LA PLANCHA
A LA FRENTE DE
DE COCINAR
LA ESTUFA
31 ½"
28 5/16"
(80 cm)
(71.9 cm)
B
PARTE DELANTERA DEL
ARMARIO
E.
ANCHO DE
RECORTADO*
PROFUNDIDAD DE
(cubierta y armario)
RECORTADO
30± 1/16"
21¾" (55.2 cm) min.
(76.2± 0.15 cm)
22
/
" (56.2 cm) max.
1
8
24" (61 cm) Min. con un
protector trasero.
14
C
A
D
Figura 1
Panel lateral
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(nota 4)
1 1/8"
(2,86 cm)
F
Ref.
F.
G.
ALTURA DEL
MOSTRADOR
36 5/8" (93 cm) Max.
35 3/4" (90.8 cm) Min.
