Aros selladores ProPress
Los aros selladores ProPress han sido diseñados para
sellar en forma mecánica acoplamientos ProPress sobre
tubería de 1 / , 3 / 1, 1 1 / 1 1 / y 2 pulgadas de Ø. Se requiere
2 4 4, 2
un aro sellador específico para cada diámetro de tubería.
Los aros de 1 / hasta 1 1 / pulgada pueden accionarse ya
2 4
sea con un accionador V1 y una Selladora serie Standard
como las modelo CT400, 320E, RP 330 ó RP 340, o
con un accionador C1 y una Selladora serie Compact
como las modelo 100-B, RP 200 ó RP 210. Los aros de
1 1 / y 2 pulgadas sólo pueden ser accionados por un
2
accionador V2 y una Selladora de la serie Standard.
Resulta imposible accionar estos aros ProPress de 1
2 pulgadas Ø con una Selladora serie Compact.
Los aros ProPress deben montarse perpendicularmente
al acoplamiento y al tubo que se van a sellar. Sin embar-
go, las cavidades en el aro -donde se enganchan las pun-
tas del accionador- proporcionan al accionador y a la
Selladora la capacidad de girar hasta en 90 grados en
ambas direcciones. Esta característica permite que aros
y accionadores se usen en aplicaciones en las cuales
mordazas y Selladora no caben o no entran. Cada aro
ProPress viene rotulado con el nombre del accionador
que le corresponde.
No. en el
catálogo Ø en pulgs.
27998 Aro sellador ProPress de
28003 Aro sellador ProPress de
28008 Aro sellador ProPress de 1 pulg.
28013 Aro sellador ProPress de 1
28018 Aro sellador ProPress de 1
28023 Aro sellador ProPress de 2 pulg.
26163 Accionador C1
28033 Accionador V1
21878 Accionador V2

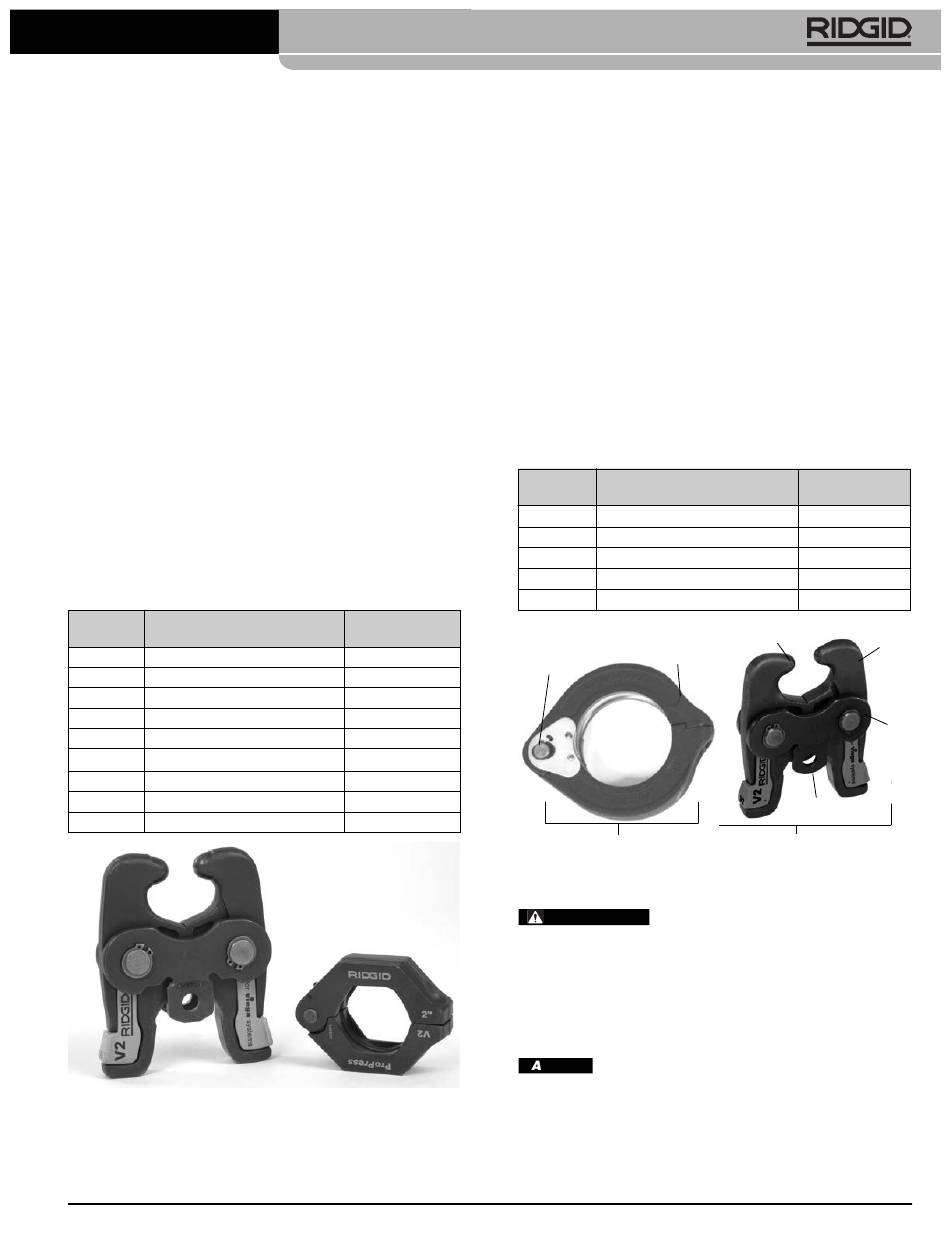

Figura 3 – Aro sellador y accionador
Sistema de sellado de acoplamientos ProPress
1 / y
2
Peso
lbs.
1 / pulg 0,50 (0,23 kg)
2
3 / pulg. 0,70 lbs. (0,32 kg)
4
lbs.
0,90 (0,41 kg)
lbs.
1 / pulg. 1,00 (0,45 kg)
4
1 / pulg. 1,35 lbs. (0,61 kg)
2
lbs.
2,00 (0,91 kg)
2,10 lbs (0,95 kg)
4,80 lbs (2,18 kg)
4,7 lbs (2,13 kg)
Aros selladores ProPress XL-C
RIDGID fabrica aros ProPress XL-C para emplearse en
conjunción con acoplamientos ProPress XL-C. Los aros
ProPress XL-C sellan en forma mecánica acoplamien-
tos ProPress XL-C a tubos de 2
requiere un aro sellador específico para cada diámetro de
tubería. Los aros ProPress XL-C se accionan con un
accionador V2 y una Selladora serie Standard como las
modelo CT-400, 320E, RP 330 ó RP 340. Los aros
ProPress XL-C no pueden accionarse con Selladoras de
la serie Compact.
Los aros ProPress XL-C deben colocarse perpendicu-
larmente al acoplamiento y al tubo que se van a sellar. Sin
embargo, las cavidades en el aro -donde se enganchan
las puntas del accionador- proporcionan al accionador y
la Selladora la capacidad de girar hasta en 90 grados en
ambas direcciones.
No. en
Ø
el catálogo
20543 Aro sellador XL-C de 2
20548 Aro sellador XL-C de 3 pulg.
20553 Aro sellador XL-C de 4 pulg
21878 Accionador V2
21103 Maletín
Pasador de
Cavidad para el
pivote y resorte
enganche del
de torsión
accionador (no visible)
(no visibles)
Aro sellador ProPress XL-C
Figura 4 – Aro sellador ProPress XL-C y Accionador
RIDGID V2
Emplee únicamente Selladoras RIDGID
AVERTENCIA
y los accesorios de sellado RIDGID (juegos de mordazas,
aros, accionadores, etc.) cuando así lo indique el fabricante
del acoplamiento en uso. El empleo de Sella doras y/o
accesorios que no corresponden al sistema que se insta-
la puede causar fugas, daños a la Selladora o al acceso-
rio, anular las garantías pertinentes y causar graves
le siones personales.
Consulte al fabricante de los acoplamien-
VISO
tos que se sellarán para obtener información específica
de todo lo concerniente al sistema que integran: tubería
compatible, materiales, instrucciones de instalación,
distancia mínima requerida entre acoplamientos, mate-
riales para selladuras, inspección, pruebas, etc. Las
®
1 / , 3 y 4 pulgadas. Se
2
Peso
1 / pulg 5,46 lbs (2,48 kg)
2
9,63 lbs (4,37 kg)
11,08 lbs (5,03 kg)
6,71 lbs (3,04 kg)
6,15 lbs (2,79 kg)
Punta
cilíndrica
Brazo
Placa
lateral
Resorte de retorno
(no visible)
Accionador RIDGID V2
