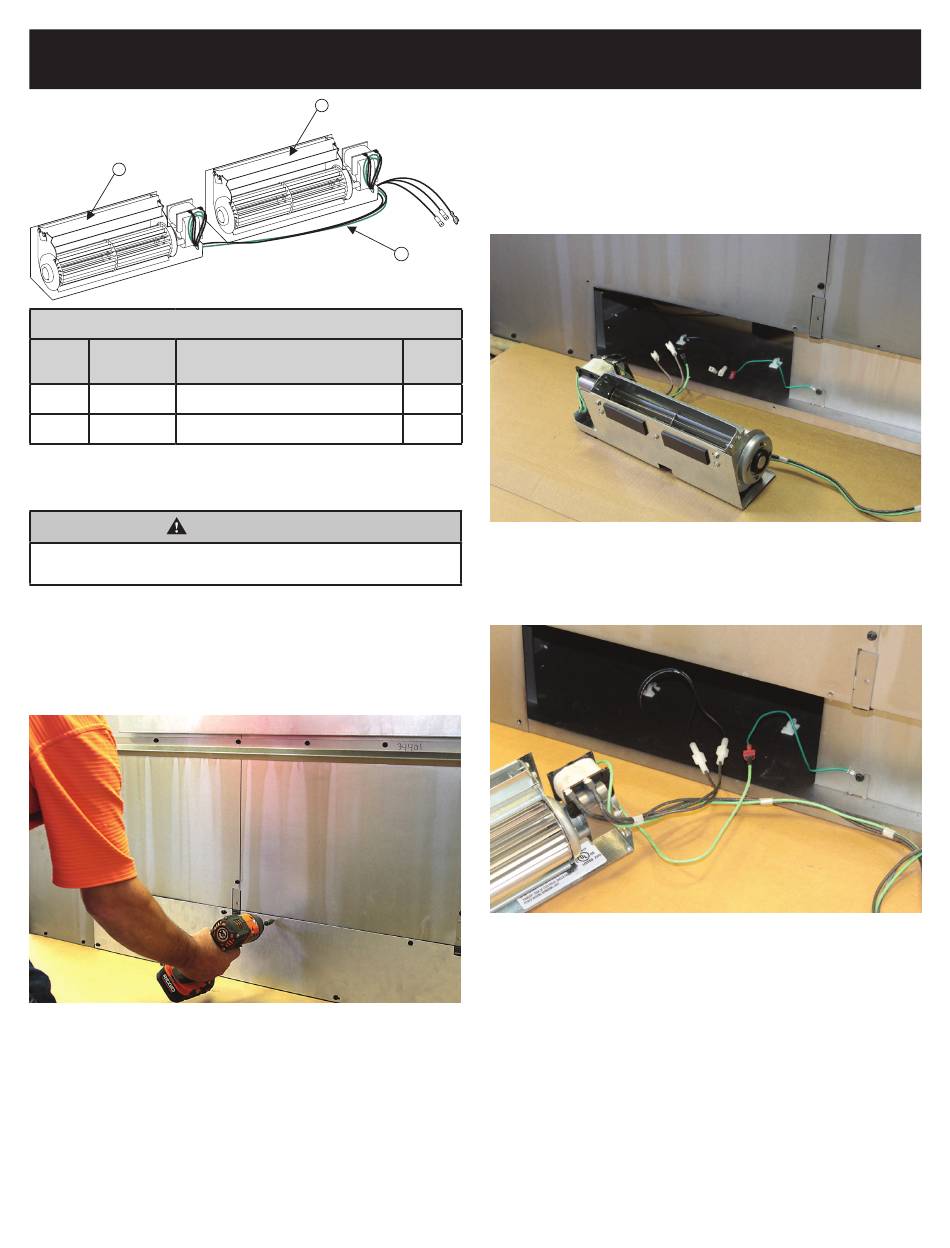

INSTALLATION DU VENTILATEUR FBB20
1
LISTE DES PIÈCES DU VENTILATEUR
NUMÉRO
N°
DE PIÈCE
1
35727
2
R11788
OUTILS NÉCESSAIRES
Tournevis à douille ou électrique de 5/16 po (7,9 mm)
MISE EN GARDE
Bords tranchants. Utilisez des gants lors de l'installation
des ventilateurs.
Installation avant de mettre le foyer à son emplacement final
1.
Déballez les ventilateurs FBB20.
2.
À l'aide d'un tournevis hexagonal de 5/16 po (7,9 mm),
retirez les 11 vis qui retiennent la plaque d'accès au
ventilateur, puis déposez-la au sol. Voir la figure 1.
Page 8
1
DESCRIPTION
Ventilateurs simples
Faisceau de câbles
Figure 1
3.
Utilisez un chiffon pour essuyer le bas du foyer (là où les
ventilateurs seront placés) afin d'enlever la saleté ou la
poussière.
4.
Déposez les ventilateurs au sol derrière le foyer. En faisant
face à l'arrière du foyer, placez les ventilateurs pour que les
deux câbles de raccordement noirs et le fil de mise à la terre
vert soient orientés vers la gauche. Voir la figure 2.
2
QTÉ
2
1
5.
Localisez les cosses de câbles du ventilateur au bas du
foyer et faites les trois connexions comme indiqué à la
figure 3.
Figure 2
Figure 3
41375-1-0420
