Le conduit de gaz peut être introduit par le côté droit du foyer.
Consultez les versions actuelles du National Fuel Gas Code,
norme ANSI Z223.1, et du Code d'installation du gaz naturel et
du propane, norme CAN/CSA-B149 (.1 ou .2).
REMARQUE : N'utilisez jamais de conduits en plastique.
Vérifiez si vos codes locaux autorisent les conduits en cuivre ou
galvanisés.
REMARQUE : Comme certaines municipalités ont d'autres
codes locaux, il convient de consulter les autorités et le code
d'installation locaux.
Les tuyaux de raccordement de gaz suivants sont recommandés :
— Tuyaux de raccordement pour appareil avec conduits et
raccords en métal ondulé (ANSI Z21.24);
— Tuyaux de raccordement souples assemblés pour appareil
autres qu'entièrement métalliques (ANSI Z21.45).
Les tuyaux de raccordement ci-dessus peuvent être utilisés
si l'autorité compétente l'accepte. Le Commonwealth du
Massachusetts exige qu'un tuyau de raccordement souple pour
appareil ne dépasse pas 3 pi (91 cm) de longueur.

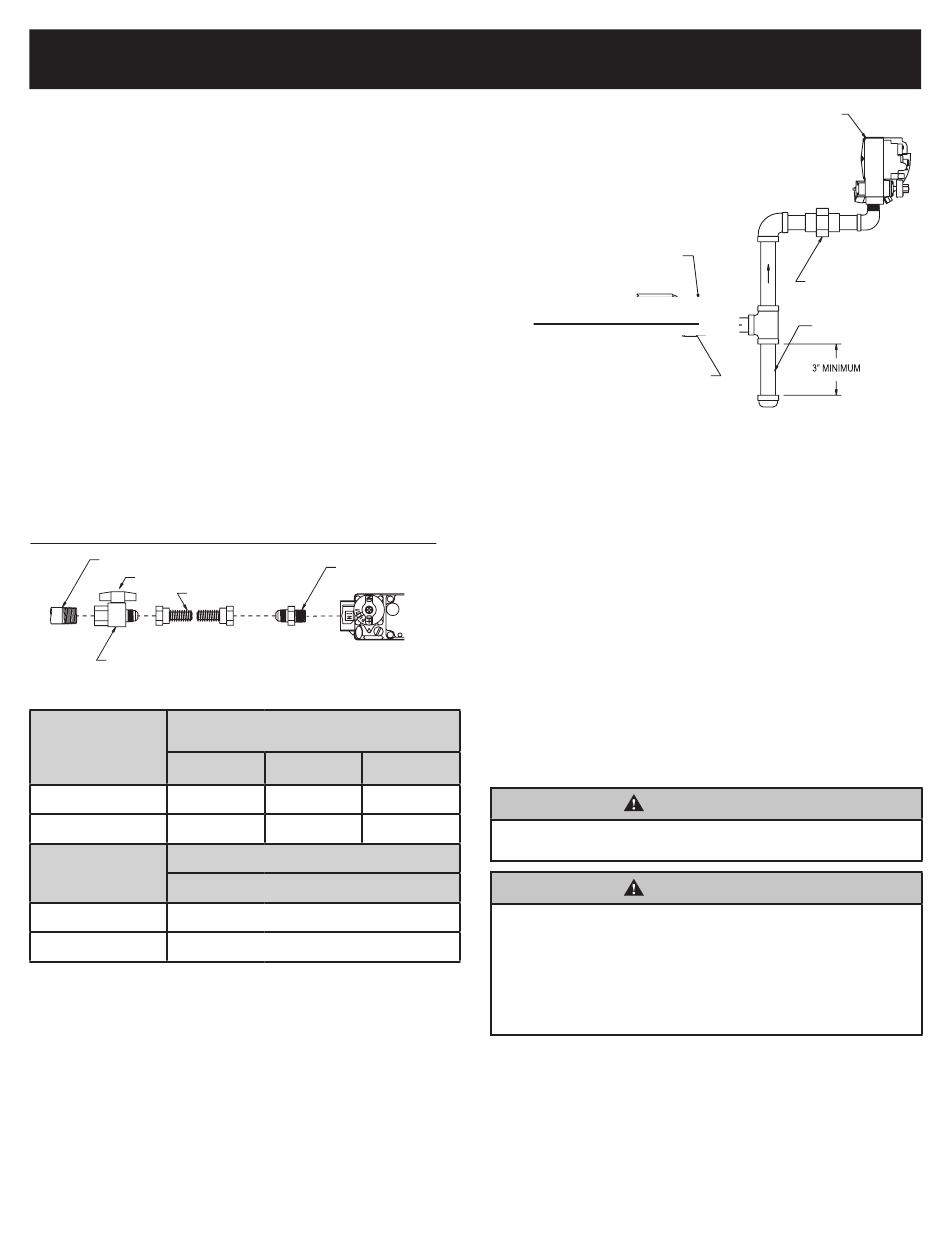

RACCORDEMENT DE CANALISATION FLEXIBLE DE GAZ

ALIMENTATION DE GAZ

POIGNÉE EN TÉ
TUYAU FLEXIBLE
ROBINET D'ARRÊT À ÉVASEMENT
PRESSION D'ALIMENTATION DE GAZ
Minimale
Gaz naturel
4.5
Gaz propane
10.8
PRESSION D'ADMISSION (PO C.E.)
Gaz naturel
Gaz propane
Une soupape à gaz et un raccord à joint rodé doivent être
installés dans la conduite de gaz en amont du système de
contrôle pour faciliter l'entretien. Le National Fuel Gas Code
exige qu'un collecteur de condensats soit installé près de l'orifice
d'admission du gaz. Voir la figure 16. Il doit s'agir d'une conduite
verticale connectée au raccord en T de la conduite de gaz dont le
bas est bouché et dans laquelle la condensation et les particules
étrangères peuvent s'accumuler.
Page 16
ALIMENTATION DE GAZ
RACCORD
Figure 15
(PO C.E.)
Normale
Maximale
7.0
11.0
Normale (haute intensité)
3.5
10.0
D'ALIMENTATION EN GAZ
GAS SUPPLY PIPING
POUR MANOMÈTRE DE CONTRÔLE
Installation d'un nouveau robinet d'arrêt de l'alimentation
principale de gaz (vérifier le code local)
Chaque foyer doit avoir son propre robinet d'arrêt manuel pour
le gaz près du foyer. S'il n'y en a pas, ou si sa taille ou son
emplacement n'est pas adéquat, contactez votre installateur local
autorisé pour en installer un ou le déplacer.
Les composés utilisés sur les raccords filetés des conduits
de gaz doivent résister à l'action des gaz de pétrole liquéfiés.
L'installateur doit vérifier l'étanchéité des conduites de gaz.
Utilisez une solution savonneuse et surveillez la présence de
bulles sur tous les raccords exposés. Dans le cas des raccords
non exposés, il faut effectuer une vérification de la pression. Lors
de la vérification de la pression, le foyer doit être débranché du
conduit d'admission à l'entrée de la soupape de contrôle et le
conduit doit être fermé ou bouché.
14.0
14.0
N'utilisez jamais une flamme exposée pour vérifier s'il y a
des fuites.
Ne vérifiez jamais la pression si le foyer n'est pas débranché;
la soupape de contrôle subira des dommages. Afin de
prévenir les risques de dommages et de blessures, le foyer
et son robinet d'arrêt doivent être débranchés du système
d'alimentation de gaz durant toute vérification de la pression
de ce système lorsque la pression d'essai excède 1/2 lb/po2
(3,5 kPa).
REMARQUE : Comme le système de contrôle de gaz est muni
d'un point de mesure de pression de type vis imperdable, il n'est
pas nécessaire de prévoir un point de mesure de 1/8 po (3 mm)
en amont du système. Voir la figure 17.
Si vous utilisez un tuyau de raccordement en cuivre ou souple,
n'utilisez que des raccords homologués.
PLOMBERIE
ROBINET D'ARRÊT
ORIFICE NPT 1/8'' OBSTRUÉ
Figure 16
AVERTISSEMENT
AVERTISSEMENT
ROBINET
DE GAZ
RACCORD
À JOINT RODÉ
POINT DE PURGE
41375-1-0420
