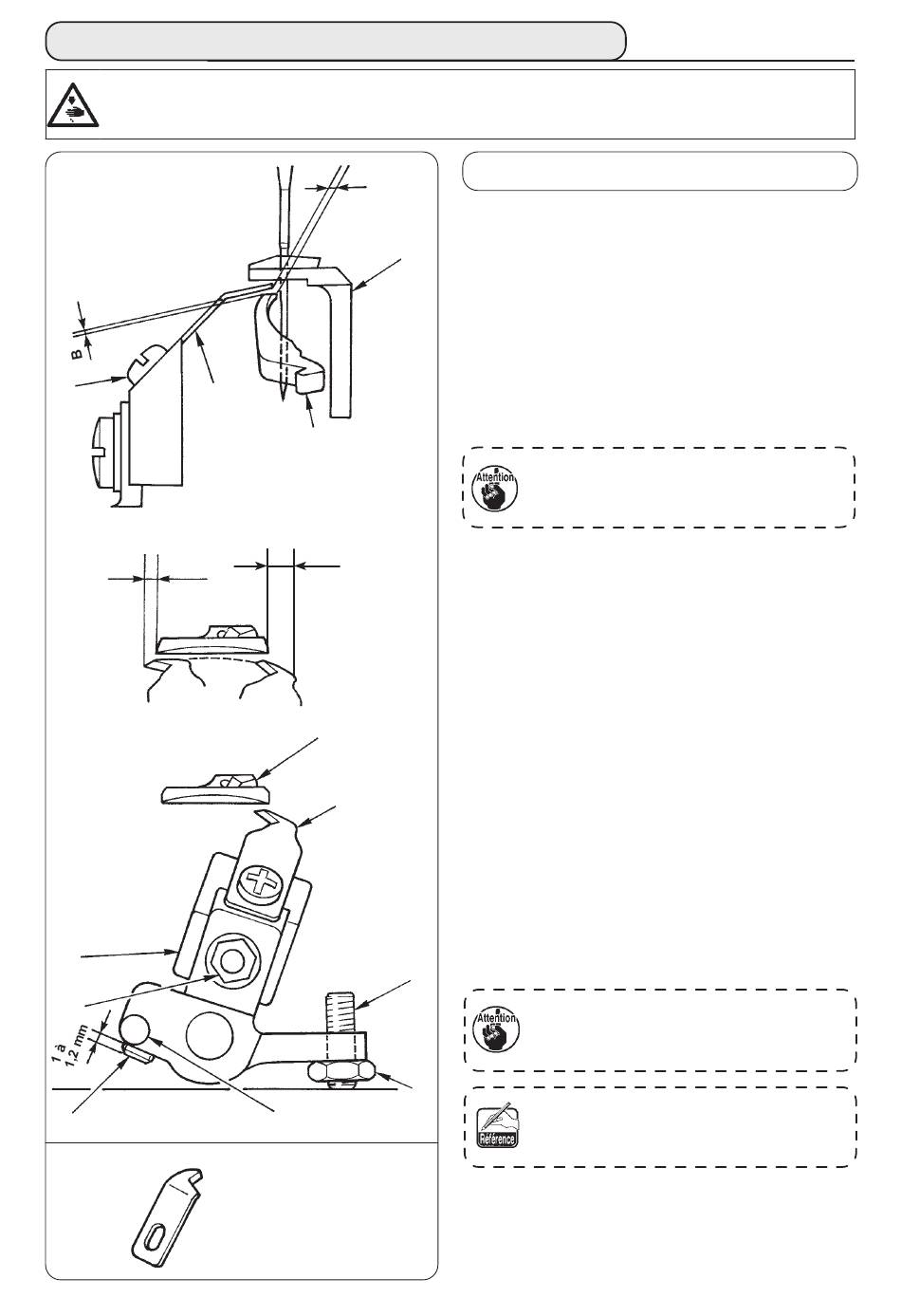

(8) Position d'installation du coupe-fil d'aiguille

AVERTISSEMENT :
Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la
mettre hors tension avant d'effectuer les opérations ci-dessous.
❶
❷
à
1,2 1,5 mm
❾
❽

(Référence)
14050009
(Type lame côté droit)
1 mm environ
❹
❼
3,2mm environ
❹
❷



■ Types S et R (coupe de fil longue)

1) Le jeu entre le coupe-fil d'aiguille J ❷ et l'ai-
guille doit être de 1 mm environ.
Pour régler le jeu, desserrer la vis de fixation
❶ et déplacer le coupe-fil d'aiguille J ❷ .
2) Desserrer l'écrou ❽ , déplacer le socle de
réglage du coupe-fil d'aiguille ❾ vers le haut
ou le bas et régler le jeu "B" entre le coupe-
fil d'aiguille J et l'étendeur droit ❼ entre 0,1
et 0,2 mm pour obtenir la hauteur du coupe-fil
d'aiguille J ❷ .
Si le coupe-fil d'aiguille J ❷ vient en
contact avec l'étendeur droit ❼ , les
pièces se cassent.
3) Sur sa position initiale, le coupe-fil d'aiguille J
❷ dépasse de 3,2 mm de la plaque à aiguille
❹ . Desserrer l'écrou de réglage  et régler
la position initiale à l'aide de la vis de réglage
 .
4) La position d'actionnement du coupe-fil
d'aiguille J ❷ est la position sur laquelle le
coupe-fil d'aiguille J ❷ dépasse de 1,2 à 1,5
mm de la plaque à aiguille ❹ lorsque le bras
d'actionnement du coupe-fil d'aiguille  est
déplacé dans le sens inverse des aiguilles
d'une montre et que la butée B  du bras
vient en contact avec la surface supérieure
du support de boucleur. Lorsqu'un réglage est
nécessaire, desserrer la butée B  et régler
la distance de dépassement entre 1 et 1,2
mm.
La butée B  du bras d'actionnement du
coupe-fil d'aiguille comporte une double
vis.

En cas d'utilisation de la pièce n°
14050009, consulter le manuel du techni-
cien.
