・ Réglage de la position de la lampe de guidage inférieure.

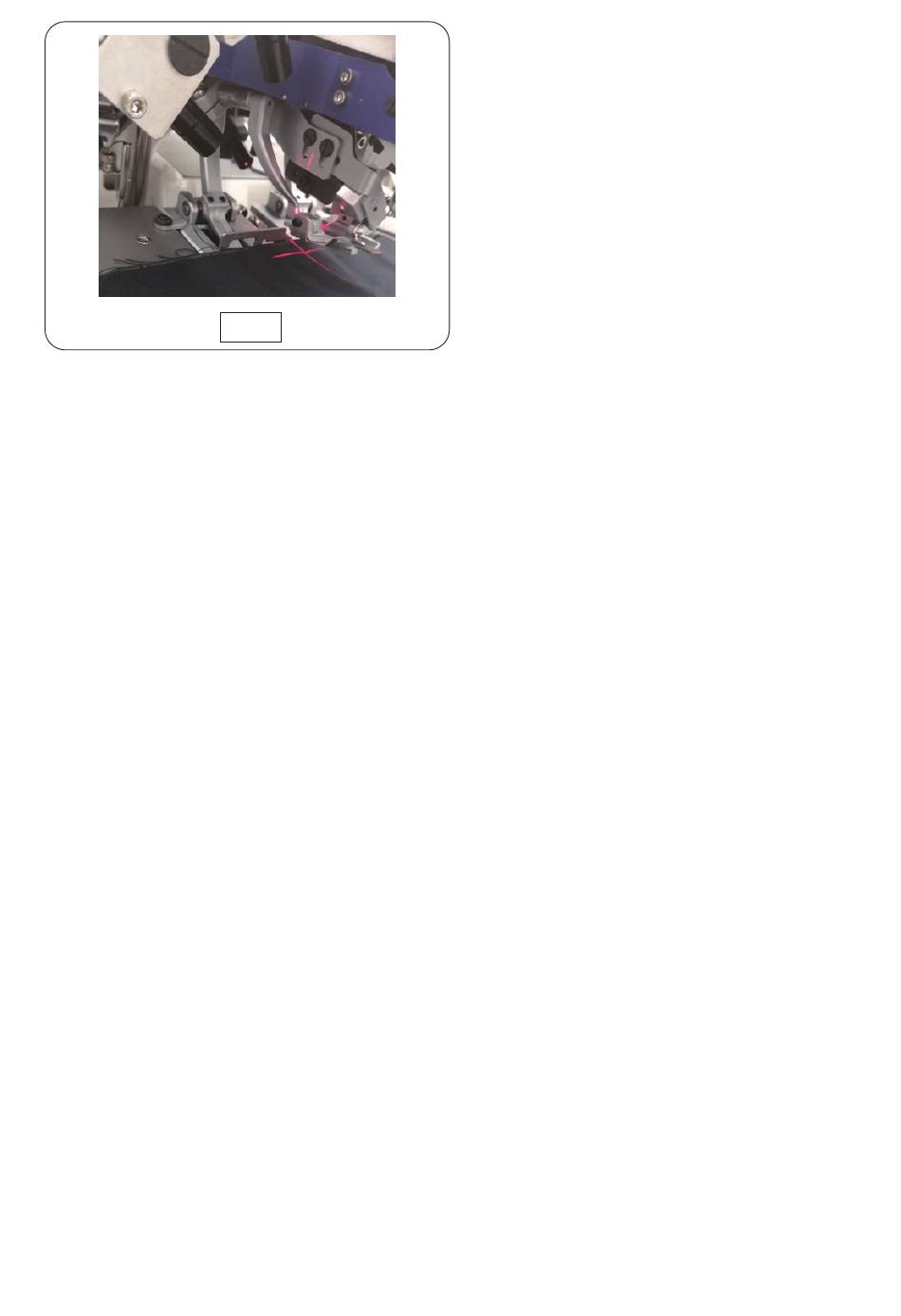

・ Levez le pied presseur. Dans cette disposition, alignez la ligne du faisceau laser de la lampe
de guidage supérieure sur celle de la lampe de guidage inférieure.
・ Desserrez la vis ❹ pour permettre au support de fixation A ❷ de tourner autour du centre
de la vis ❹ . Dans cette disposition, réglez la position latérale de la lampe de guidage par
rapport au pied presseur.
・ Desserrez la vis ❸ pour permettre à la lampe de guidage ❶ de tourner comme indiqué sur
la Fig. 1. Amenez la lampe de guidage latérale en position perpendiculaire avec la lampe de
guidage centrale et serrez la vis ❸ .
・ Desserrez la vis ❽ . Réglez la position longitudinale de la lampe de guidage latérale Après le
réglage, serrez la vis ❽ .
Fig. 3
Desserrez la vis ❽ . Réglez la position longitu-
dinale des lampes de guidage de sorte que la
ligne du faisceau laser de la lampe de guidage
inférieure soit alignée avec celle de la lampe de
guidage supérieure.
