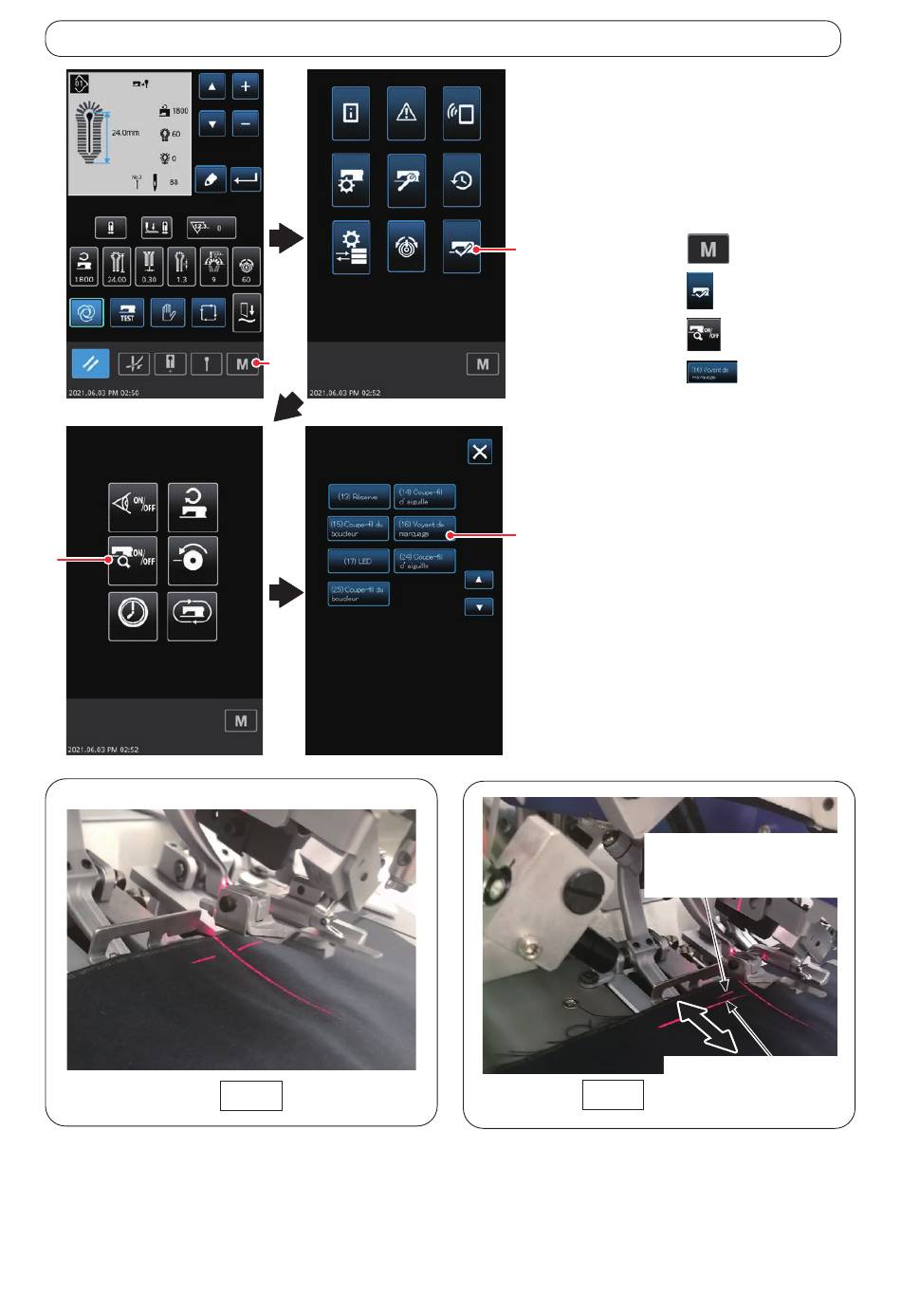

■ Réglage de la position longitudinale de la lampe de guidage latérale(2)
❸
Si la lampe de guidage a été réglée avec le pied
presseur abaissé, elle bloquera les faisceaux
laser qui se croisent comme indiqué sur la partie
entourée en rouge sur la figure lorsque le pied-
de-biche est levé. Ajustez la position de la lampe
de guidage comme sur la Fig. 2.
❶
Fig. 1
・ Réglage de la position de la lampe
de guidage inférieure.
・ Veillez à effectuer le réglage sui-
vant afin d'éviter un fonctionne-
ment accidentel de la machine à
coudre.
1) Appuyez sur
❷
2) Appuyez sur
3) Appuyez sur
4) Appuyez sur
la position de la lampe de guidage.
❹
Lorsque les lignes de faisceau laser des lampes
de guidage supérieure et inférieure sont alignées
l'une sur l'autre comme sur la Fig. 3, les faisceaux
laser émis par les lampes de guidage se croisent
à la position de mise en place du tissu lors du
levage et de l'abaissement du pied presseur.
- 108 -
❶ .
❷ .
❸ .
❹ pour régler
Ligne du faisceau laser
à partir de la lampe de
guidage supérieure
Ligne du faisceau laser
à partir de la lampe de
Fig. 2
guidage inférieure
