JUKI MEB-3200C Manuel D'utilisation page 105

❺ ❺
❻ ❻

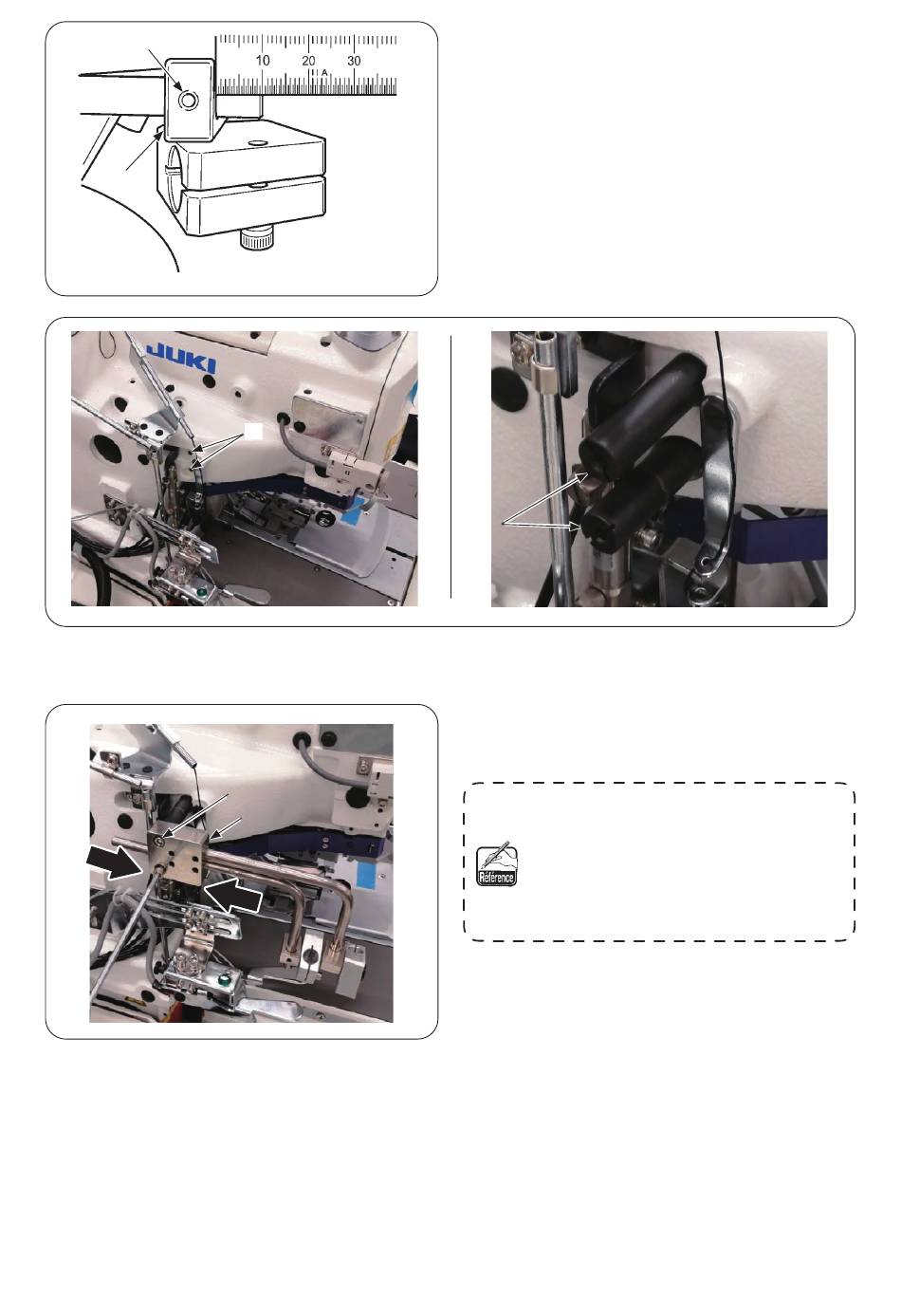

5) Serrez deux goujons  dans les orifices filetés B des bras.
B' B'
❾ ❾

4) En maintenant le côté de l'ensemble de
guidage laser dans la disposition illustrée à
la Fig. 1, réglez les arbres de fixation droit et
gauche ❼ pour qu'ils dépassent de 10 mm du
support de fixation B ❻ et serrez les vis ❺ .

6) Fixez le côté de l'ensemble de guidage laser
(40261862) aux goujons des deux bras
avec deux vis  .
Il est recommandé de fixer le côté de l'en-
semble de guidage tout en déplaçant la
base de montage du guide laser vers la
droite ou vers la gauche afin de faciliter
la correction du parallélisme entre l'arbre
de fixation et le plateau.
- 101 -
