7. Déposez l'ensemble volet arrière et levier de
verrouillage du guidon

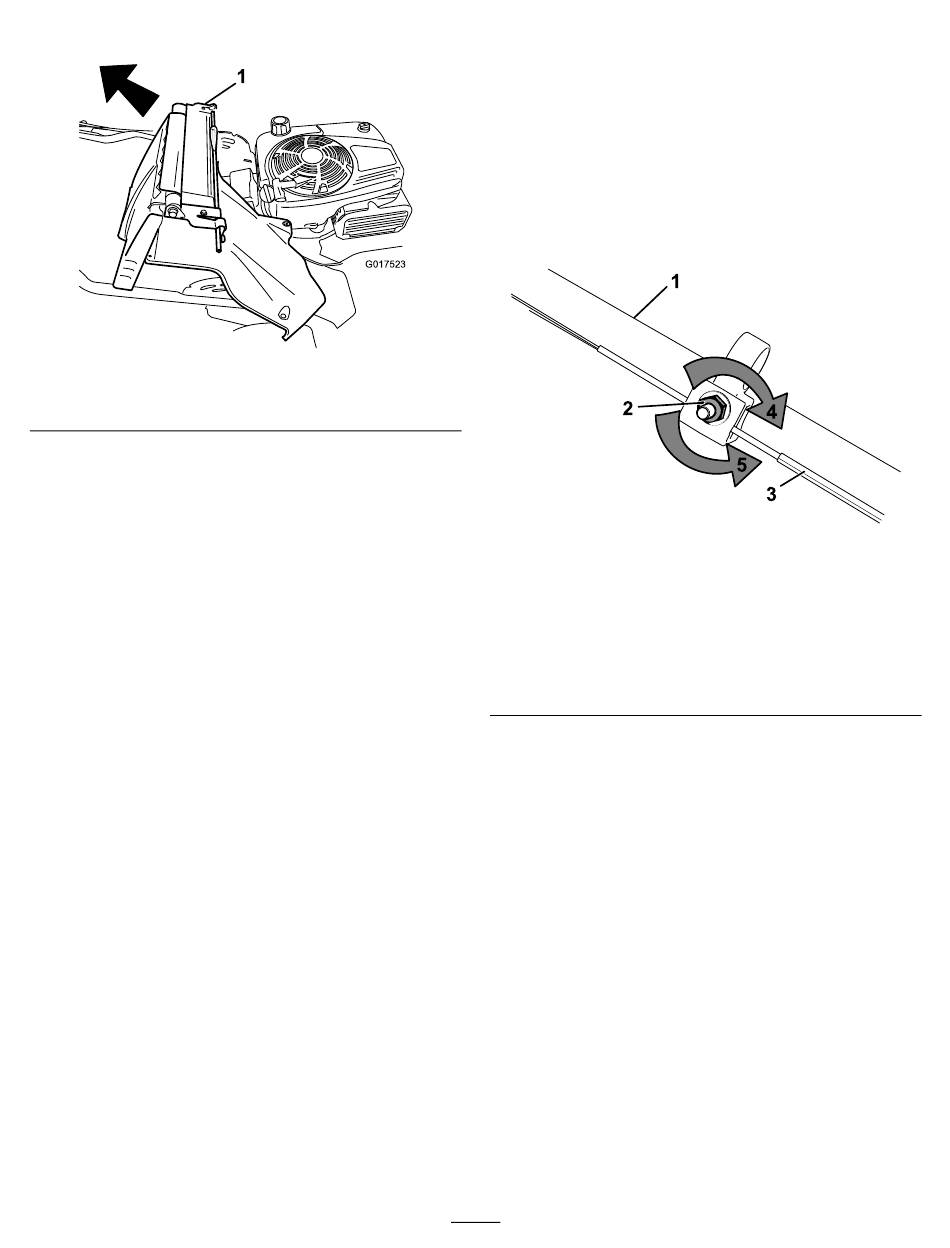

Figure 33
1. Ensemble volet arrière et levier de verrouillage du guidon
8. Déposez le couvercle de la batterie.
9. Débranchez les câbles de la batterie.
10. Déposez la batterie et recyclez-la.
Remarque:
Recyclez la batterie conformément
à la réglementation nationale et locale en
matière d'environnement.

Mise en place de la batterie neuve

1. Nettoyez l'emplacement de la batterie sur le
carter de la machine.
2. Installez la nouvelle batterie sur le carter de la
machine.
3. Branchez les câbles à la nouvelle batterie.
Remarque:
Assurez-vous de relier le câble
noir (négatif) à la borne négative (-), et le câble
rouge (positif) à la borne positive (+).
4. Replacez le couvercle sur la batterie.
Remarque:
Assurez-vous que le couvercle
recouvre bien le faisceau de câblage.
5. Reposez l'ensemble volet arrière et levier de
verrouillage du guidon sur la machine.
6. Relevez le guidon à la position verticale.
7. Fixez le carénage avec les 4 petits boulons que
vous avez retirés à l'opération
l'ancienne batterie (page
8. Installez l'obturateur d'éjection arrière.
9. Ramenez le guidon à la position normale
d'utilisation.
(Figure 33).
g017523
5 de Retrait de
25).
Réglage de l'autopropul-
sion
Modèles autopropulsés seulement
Lorsque vous remplacez un câble de commande
d'autopropulsion ou que l'autopropulsion est déréglée,
vous devez régler la commande d'autopropulsion.
1. Tournez l'écrou de réglage dans le sens
antihoraire pour desserrer le réglage du câble
(Figure 34).
1. Guidon (côté gauche)
2. Écrou de réglage
3. Câble d'autopropulsion
2. Ajustez la tension du câble
tirant en arrière ou en le poussant en avant puis
en le maintenant à cette position.
Remarque:
pour accroître la traction et éloignez-le du
moteur pour réduire la traction.
3. Tournez l'écrou de réglage dans le sens horaire
pour serrer le réglage du câble.
Remarque:
une clé à douille ou à molette.
26
Figure 34
4. Tourner l'écrou dans le
sens horaire pour serrer le
réglage
5. Tourner l'écrou dans le
sens antihoraire pour
desserrer le réglage
(Figure 34) en le
Poussez le câble vers le moteur
Serrez l'écrou solidement avec
g269307
