Préparation des bras de berceau
1. Insérez l'axe de pivot dans le trou supérieur du bras de
berceau (Figure 5).
1. Bras de berceau (gauche)
2. Boulon (3/8 x 1-1/4 po)
3. Trou supérieur (bras de
berceau gauche)
4. Axe de pivot
2. Appliquez du frein-filet moyenne résistance sur les
filets du boulon (3/8 x 1-1/4 po).
3. Insérez le boulon (3/8 x 1-1/4 po) dans le trou
inférieur du bras de berceau et la fixation de l'axe de
pivot (Figure 5) avec l'écrou de blocage (3/8 po), et
serrez l'écrou à un couple de 15 à 17 Nm.
4. Vissez la poignée sur le boulon (3/8 x 1-1/4 po) et
serrez-la contre l'écrou de blocage à la main
5. Répétez les opérations
berceau (Figure 5).
Montages des bras de berceau sur le
cadre porteur
1. Insérez une douille à embase (3/4 po diamètre int.) à
chaque extrémité du tube de pivot dans le cadre porteur
principal (Figure 6).

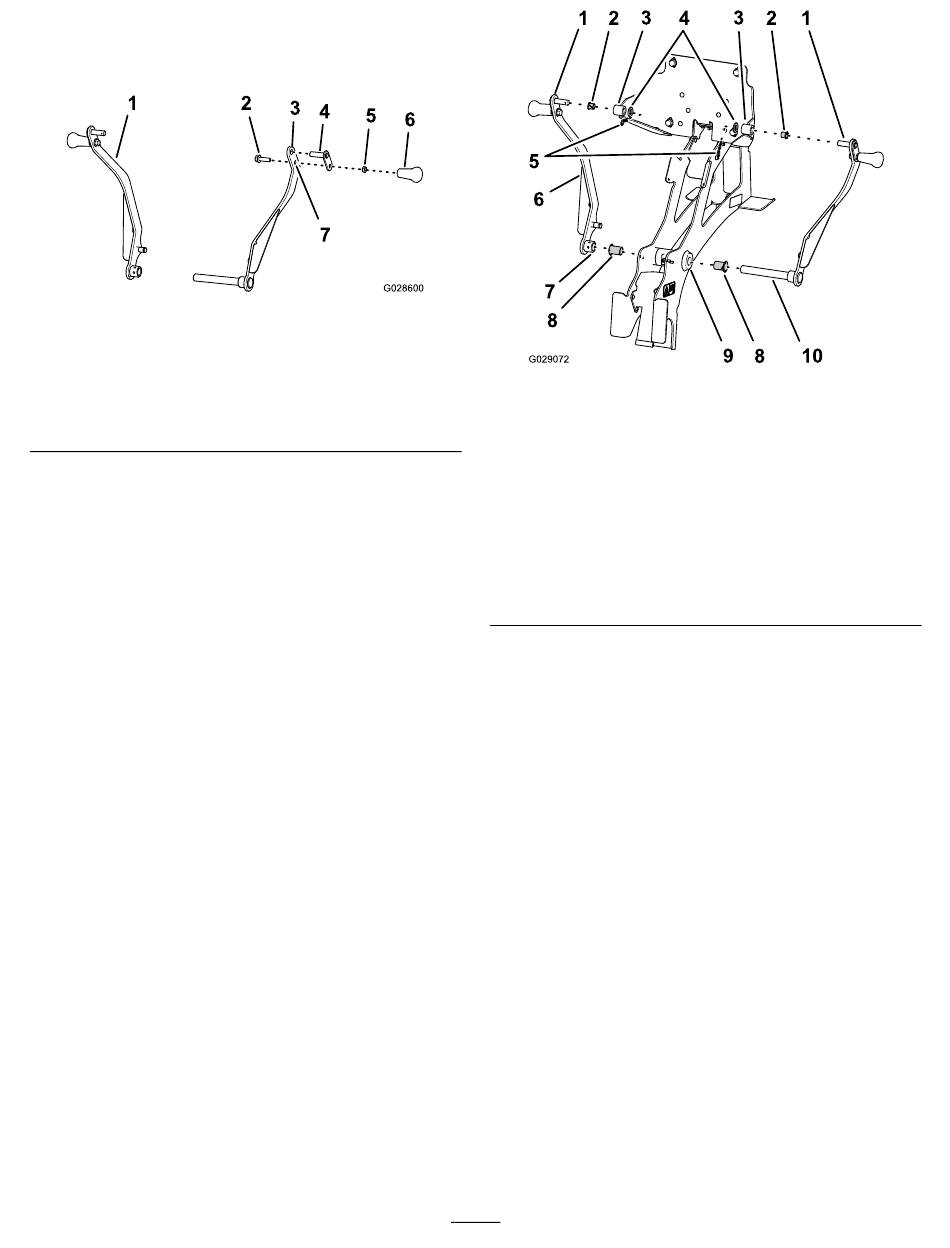

Figure 5
5. Écrou de blocage (3/8 po)
6. Poignée
7. Trou inférieur (bras de
berceau gauche)
(Figure
1 à 4 pour les autres bras de
1. Axes de pivot supérieurs
(1/2 po)
2. Douille à embase (1/2 po
diamètre int.)
3. Moyeux (plaque d'appui –
côté gauche et droit)
4. Rondelles (1/2 po)
5. Goupilles fendues
5).
2. Insérez une douille à embase (1/2 po diamètre int.)
dans les moyeux gauche et droit de la plaque d'appui
(Figure 6).
Remarque: Vérifiez que la collerette des douilles est
alignée sur le côté extérieur des moyeux.
3. Insérez l'axe de pivot inférieur du bras de berceau droit
dans la bague à embase sur le côté droit du tube de
pivot et le pivot
Remarque: Alignez l'axe de pivot supérieur du bras
et le moyeu droit de la plaque d'appui.
4. Insérez l'axe de pivot supérieur du bras de berceau droit
dans le moyeu droit de la plaque d'appui
5. Fixez l'axe de pivot supérieur à la plaque d'appui avec
une rondelle (1/2 po) et une goupille fendue
6. Placez le moyeu du bras de berceau gauche au bout
de l'axe de pivot inférieur du bras de berceau droit qui
dépasse à gauche de la bague à embase gauche du tube
de pivot (Figure
Remarque: Alignez l'axe de pivot supérieur du bras
et le moyeu gauche de la plaque d'appui.
7. Insérez l'axe de pivot supérieur du bras de berceau
gauche dans le moyeu gauche de la plaque d'appui
(Figure 6).
6
Figure 6
6. Bras de berceau (gauche)
7. Moyeu (bras de berceau
gauche)
8. Tube de pivot (cadre
porteur principal)
9. Douille à embase (3/4 po
diamètre int.)
10. Axe de pivot inférieur
(3/4 po – bras de berceau
droit)
(Figure 6).
(Figure
6).
6).
(Figure 6).
