Manuel technique
Terminal
12/GND
11/GND
14/GND
13/GND
16/GND
Garder à l'esprit que l'étiquette VdS est annulée lors de la connexion du câble réseau au port
RJ45 de l'eBox.
Douille
X3 ou X4
RJ45

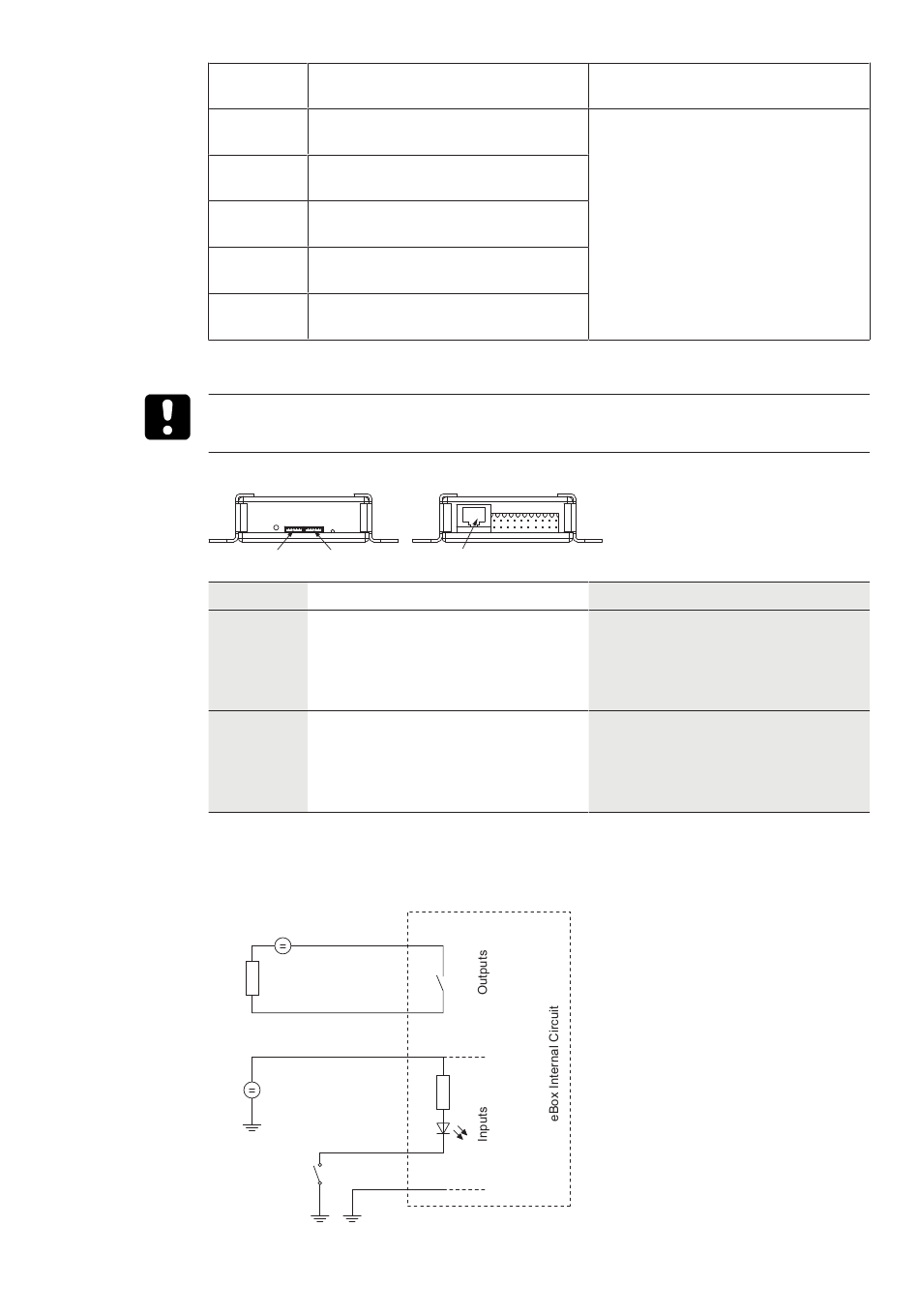

14.7 Diagramme de câblage de l'eBox
Load
V28 - 08/2019
Description
Entrée 3
Paramètre d'usine : non affectée
Entrée 4
Paramètre d'usine : non affectée
Entrée 5
Paramètre d'usine : non affectée
Entrée 6
Paramètre d'usine : non affectée
Entrée 7
Paramètre d'usine : non affectée
X3
X4
Description
Connexion à la serrure (il est seule-
ment possible de connecter 1 serrure
à une eBox).
Peu importe que X3 ou X4 soit utili-
sée.
Connexion à un LAN
OUT 3A ... 7A
OUT 3B ... 7B
Power supply
IN 3 ... 7
GND
Unité
Impédance interne en entrée :
4 kΩ mini
Impédance du connecteur d'entrée :
10 kΩ maxi
9 ... 18 V DC (min. 5 mA)
RJ45
Remarques
Utiliser le câble de connexion fourni.
Câble Ethernet Base T 10/100
Min. CAT5 requis.
Les appareils de connexion au réseau
doivent disposer d'une connexion à la
terre.
Serrure eléctronique pour coffre-fort
Installation
75
