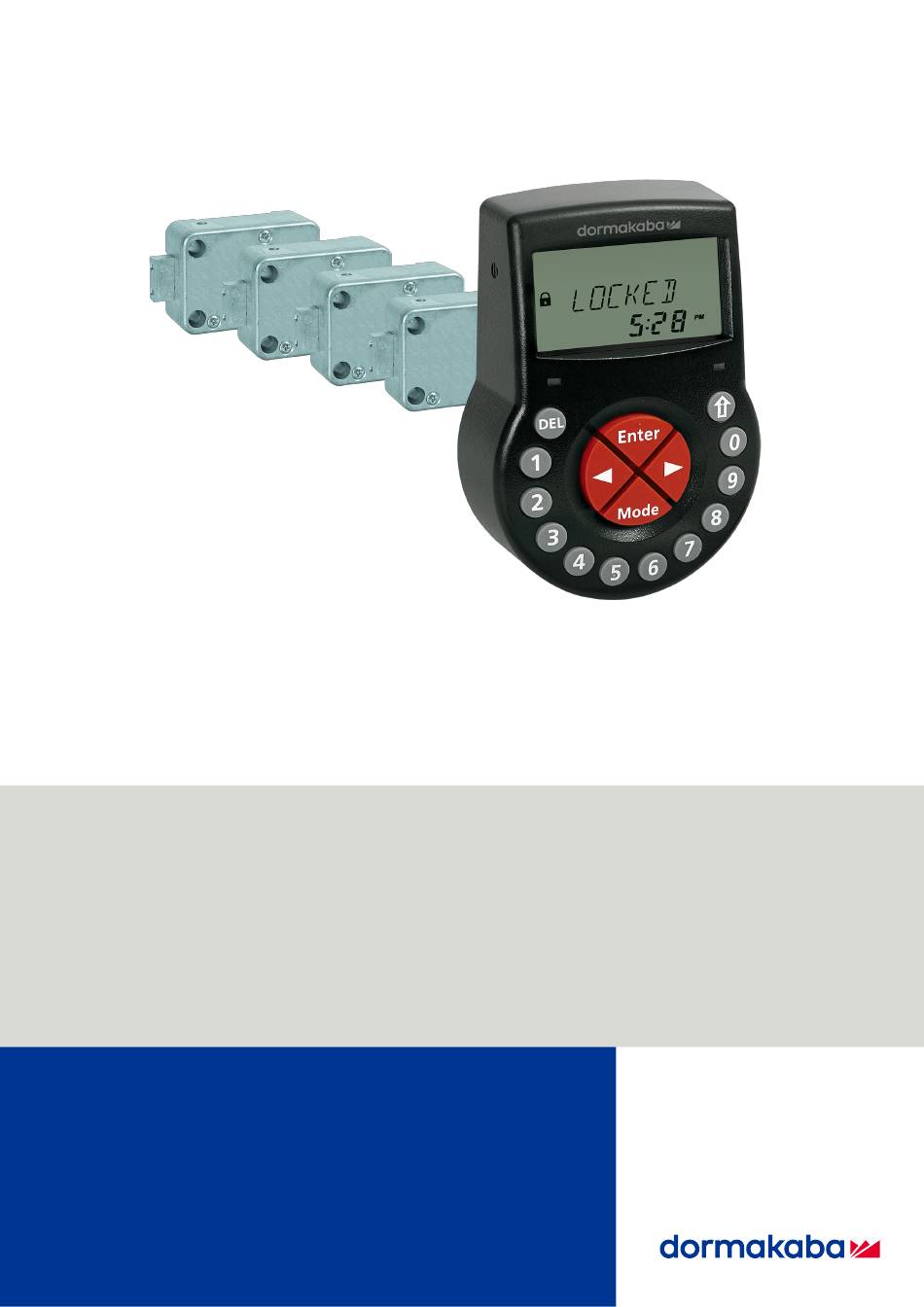

dormakaba Axessor IP Manuel Technique
dormakaba Axessor IP Manuel Technique

dormakaba Axessor IP Manuel Technique

Serrure eléctronique pour coffre-fort
Table des Matières

Publicité

Liens rapides

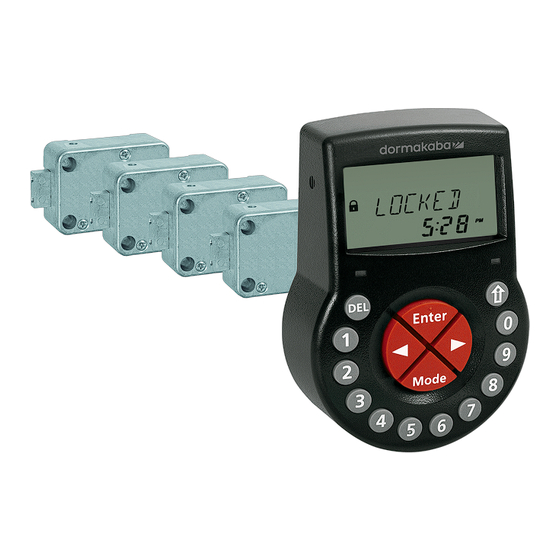

Serrure eléctronique pour
coffre-fort
Axessor IP
Manuel technique
V28 - 08/2019
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour dormakaba Axessor IP

  • Page 1 Serrure eléctronique pour coffre-fort Axessor IP Manuel technique V28 - 08/2019...
  • Page 2 Aucune partie de ce document ne doit être ni reproduite, ni utilisée sous quelque forme et par quelque moyen que ce soit sans autorisation préalable écrite de la société dormakaba Schweiz AG. Tous les noms et logos de produits et services tiers sont la propriété de leurs propriétaires respectifs.
  • Page 3 Manuel technique Notes de version Notes de version Version du document Date Raison 2019-08 Nouvelles fonctionnalités incluses 2018-03 Nouvelles fonctionnalités incluses 2017-10 Nouveau document créé Version du firmware Date Raison 2019-08 Nouvelles fonctionnalités et optimisations : • Configuration des systèmes de serrure de coffre-fort Axessor CONNECT avec jusqu’à...
  • Page 4 Notes de version Manuel technique Version du firmware Date Raison • Comportement « Line off » stabilisé • Aucun caractère spécial en fonction audit • Compatibilité du logiciel de programmation AS284-W avec le système d'exploitation • Logiciel de programmation AS284-W avec fonction étendue 2017-06 Nouvelle fonctionnalité : •...
  • Page 5: Table Des Matières

    Normes et réglementations  13 Certificats  14 Présentation du système  15 Description du système  18 Les serrures électroniques pour coffre fort Axessor IP  18 Variantes du produit  18 6.2.1 Variante autonome avec serrure unique  18 6.2.2 Variante autonome avec serrures multiples  19...
  • Page 6 Table des matières Manuel technique 11.9.7 Code Contrainte  47 11.9.8 Fonction Initialiser  48 Droits d'accès  49 Déballer et vérifier la livraison  60 13.1 Contrôles avant l’installation  60 Installation  61 14.1 Modèles de perçage  61 14.2 Installer l'unité de commande  63 14.3 Installer la serrure  69 14.4 Connexions externes sur la serrure...
  • Page 7 Manuel technique Table des matières Mise au rebut  126 Pièces détachées et accessoires  127 V28 - 08/2019 Serrure eléctronique pour coffre-fort...
  • Page 9: Glossaire

    Signification A-CIT 28 Axessor CIT, version 28 A-IP 28 Axessor IP, version 28 A-IP N 28 Axessor IP NOT version 28 AS280-INSW Logiciel d'installation AS280 et dongle Wibu AS284-NETW Solutions réseaux AS284 et dongle Wibu (logiciel de program- mation) AS284-USBW Bus universel en série AS284 et dongle Wibu (logiciel de pro-...
  • Page 10 Glossaire Manuel technique Termes Signification PRG-MOD Mode Programmation BLC-DST Désactivation à distance Mode Simple INT-FER Interruption du Verrouillage temporaire TR-FCN 1 ... 3 Fonction relative à l'heure 1 ... 3 TST END Fin du test Le test de câblage est terminé. 0 ...
  • Page 11: Propos De Ce Document

    Manuel technique À propos de ce document 1 À propos de ce document 1.1 But et objectif Ce Manuel Technique décrit la serrure électronique pour coffre fort Axessor IP avec capacités réseau. Il vous donne des informations sur : • Système et ses composants •...
  • Page 12: Informations De Sécurité

    Informations de sécurité Manuel technique 2 Informations de sécurité 2.1 Utilisation conforme L'objectif de la serrure électronique pour coffre-fort est de verrouiller et déverrouiller le sys- tème de fermeture mécanique d'un coffre-fort, d'une chambre forte, d'une armoire de don- nées ou d'un distributeur de billets automatique qui est habituellement activé manuellement par la tringlerie.
  • Page 13: Normes Et Réglementations

    Description Sujet UL 2058 Serrures électroniques de haute sécurité, type 1 - Contours de l’enquête sur les serrures modèle Axessor IP et IP NOT composés d'un cla- électroniques de haute-sécurité vier Réf. 3310300316 et d'un ensemble de ver- rouillage Réf. 3582706300. V28 - 08/2019...
  • Page 14: Certificats

    Certificats Manuel technique 4 Certificats Europe Description ECB-S Serrure électronique de haute sécurité, niveau B CNPP A2P Serrure électronique de haute sécurité, niveau B Serrure eléctronique pour coffre-fort V28 - 08/2019...
  • Page 15: Présentation Du Système

    Manuel technique Présentation du système 5 Présentation du système Unité de commande Boîtier Touche MODE Raccordement du câble de l'unité de Touches GAUCHE/DROITE verrouillage Interface (USB) pour connexion PC Touches NUMÉRIQUES 0 - 9 Touche ENTER Touche DEL Touche INFO/ESC V28 - 08/2019 Serrure eléctronique pour coffre-fort...
  • Page 16 Présentation du système Manuel technique Compartiment à piles Signal sonore Serrure et alimentation électrique externe optionnelle Boîtier de la serrure Sceau de garantie Entrées/sorties Étiquette type Broche pour l'attache de câble Douilles de connexion X1 et X2 Alimentation externe (optionnelle), 6 V DC, 2 A eBox et alimentation optionnelle Alimentation en tension, 12 V DC, 1 A 26...
  • Page 17 Manuel technique Présentation du système eBox Douille de connexion Supports de fixation LED d'état de l'eBox LED d'état du réseau V28 - 08/2019 Serrure eléctronique pour coffre-fort...
  • Page 18: Description Du Système

    6 Description du système 6.1 Les serrures électroniques pour coffre fort Axessor IP Les serrures Axessor IP avec capacités réseau sont des serrures à pêne dormant et à pêne de- mi-tour motorisées de dimensions standard et avec consoles intégrées. Il est possible de connecter les serrures du coffre-fort à un centre d’alarme. Les serrures satis- font à...
  • Page 19: Variante Autonome Avec Serrures Multiples

    Manuel technique Description du système La serrure présente : • 2 entrées • 2 sorties Une option supplémentaire consiste à connecter une alimentation externe (6 V DC/500 mA) aux douilles de connexion X1 ou X2. Configuration requise : • Utiliser uniquement l'alimentation Axessor originale, 6 V DC, 2 A. • Utiliser uniquement des piles au lithium AA ou des piles alcalines AA non rechargeables.
  • Page 20: Variante En Réseau Avec Serrure Unique Et Ebox Optionnelle

    Description du système Manuel technique • Câbles de connexion Les serrures disposent de : • 2 entrées • 2 sorties La longueur maximale du bus Axessor est de 30 mètres. 6.2.3 Variante en réseau avec serrure unique et eBox optionnelle Le nombre de composants différents requis dépend : •...
  • Page 21: Variante En Réseau Avec Serrures Multiples Et Ebox Optionnelle

    Manuel technique Description du système Safe 1 Safe 2 Safe n Local Area Network (10/100BaseT Ethernet) Internet Other devices Router PC with Firewall AS 284-NETW Programming Software 6.2.4 Variante en réseau avec serrures multiples et eBox optionnelle AVIS Décharge et chauffe de la pile L'utilisation d'un système de verrouillage sécurisé...
  • Page 22 Description du système Manuel technique La connexion entre les logiciels de programmation AS284-USBW ou AS284-NETW et le sys- tème de verrouillage sera établie par la serrure -1- (serrure principale) au moyen d’une inter- face réseau ou USB. La connexion établie sera utilisée depuis toutes les serrures relais. Les serrures sont clairement identifiées et administrées au moyen de leur numéro de série et de leur adresse système.
  • Page 23: Applications Logicielles

    Manuel technique Applications logicielles 7 Applications logicielles Les produits logiciels AS280 et AS284 n’ont pas été évalués au regard de la norme UL 2058 et ne sont fournis que pour une utilisation supplémentaire. Ne pas utiliser de hubs USB tiers. ©...
  • Page 24: Champ D'application

    Champ d'application Manuel technique 8 Champ d'application Durant l’utilisation de logiciels, les données personnelles peuvent être enregistrées et traitées. Les dispositions de l’art. 6 (1) litt b du Règlement général sur la protection des données (GD- PR) UE 2016/679 s’appliquent si le traitement des données personnelles sert à remplir une obligation contractuelle ou pré-contractuelle Les serrures électroniques pour coffre-fort disposent des fonctions suivantes pour des appli- cations dans le domaine de la haute sécurité :...
  • Page 25: Données Techniques

    Manuel technique Données techniques 9 Données techniques 9.1 Matériel Type de matériel Propriété du matériel Description Alimentation en 3 piles alcalines AA 1,5 V - LR6 ou 3 Durée de vie des piles alcalines : en- tension piles au lithium AA 1,5 V - FR6 viron 1 à...
  • Page 26: Composants Mécaniques

    Données techniques Manuel technique Type d'interface Propriété de l'interface Description USB pour échange de données avec Connexion à un ordinateur en vue un ordinateur de la configurer avec les logiciels de programmation AS284-USBW ou AS284-NETW Bus Axessor Pour la connexion de l'unité de Système de bus propriétaire dor- commande, de la serrure, de l'ali- makaba...
  • Page 27 Manuel technique Données techniques Stockage Plage de température Unité de commande -10 ... +60 °C eBox -40 ... +70 °C Humidité Plage d'humidité eBox, serrure et unité de commande 28 % - 90 % d'humidité relative, sans condensa- tion V28 - 08/2019 Serrure eléctronique pour coffre-fort...
  • Page 28: Paramètres D'usine

    Paramètres d'usine Manuel technique 10 Paramètres d'usine Il est possible de sélectionner les langues d'affichage suivantes : • Français • Anglais • Allemand • Néerlandais • Italien • Espagnol • Hongrois • Polonais • Portugais • Turc Fonction Paramètres d'usine Échange possible avec Unité...
  • Page 29 Manuel technique Paramètres d'usine Fonction Paramètres d'usine Échange possible avec Unité de com- AS284-USBW mande AS284-NETW (facultatif) Codes Utilisateurs (hors Désactivé Codes Utilisateurs spé- ciaux) Le Code Utilisateur peut Désactivé activer le Verrouillage temporaire immédiat Code utilisateur 41 Désactivé comme Code d'audit et de batterie Code utilisateur 42 Désactivé...
  • Page 30 Paramètres d'usine Manuel technique Fonction Paramètres d'usine Échange possible avec Unité de com- AS284-USBW mande AS284-NETW (facultatif) Un Signal sonore toutes Activé les 60 secondes durant le compte de la Fenêtre de confirmation Sonnerie pour l'Alarme Désactivé d'ouverture de porte Nombre de codes erronés avant attribution d'une pénalité...
  • Page 31 Manuel technique Paramètres d'usine Fonction Paramètres d'usine Échange possible avec Unité de com- AS284-USBW mande AS284-NETW (facultatif) Temporisation de 1 min. Contrainte (par groupe d'utilisateurs) Temporisation et Tempo- Compte à rebours risation de Contrainte Temporisation d'absence 0 min. de retour Durée d'ouverture du 6 sec.
  • Page 32 Paramètres d'usine Manuel technique Fonction Paramètres d'usine Échange possible avec Unité de com- AS284-USBW mande AS284-NETW (facultatif) Entrée 1 : Désactivé Une fonction attribuable en option : 1. Désactivation à dis- tance 2. Désactivation contrôlée 3. Activation à distance 4. Annulation NRTD Entrée 2 : Désactivé...
  • Page 33: Fonctionnalités

    Manuel technique Fonctionnalités 11 Fonctionnalités 11.1 Afficher les éléments de l'unité d'affichage Menu HEURE Signal sonore Menu PROGR Touche DEL Menu TEMPO Touches NUMÉRIQUES 0 ... 9 Menu CODE Touche GAUCHE Menu DIVERS Touche MODE Symbole « serrure ouverte », « ser- rure fermée » Touche DROITE Symbole « Remplacer les piles »...
  • Page 34: Verrouillage Horaire Immédiat

    Fonctionnalités Manuel technique 11.3 Verrouillage horaire immédiat Le Verrouillage horaire immédiat est une fonction utile pour avancer directement à la période de démarrage d'une période de verrouillage normale de la serrure électronique pour coffre- fort. Lorsque la serrure est fermée, il n'est pas possible de l'ouvrir pendant la durée configurée. La durée maximale de la période est de 144 heures.
  • Page 35: Fonctions Liées À L'heure Avec Verrouillage Partiel Désactivé

    Manuel technique Fonctionnalités Le Verrouillage partiel est une sous-fonction des Fonctions liées à l'heure disponible unique- ment en Mode Banque. Un Verrouillage partiel activé outrepasse les Fonctions liées à l'heure « Temporisation », « Bas- cule Mode 4-yeux » et « Désactivation du code » pour les groupes d'utilisateurs sélectionnés. Lorsque la serrure est ouverte en Mode Banque après réinitialisation du Verrouillage partiel, la fonction se réactive.
  • Page 36: Signaux Sonores

    Fonctionnalités Manuel technique La Temporisation définie démarre après l'activation du Verrouillage partiel et la saisie durant une fenêtre temporelle définie (heure de début et de fin) d'un code d'ouverture valide. La Temporisation définie (menu « Temporisations liées à l'heure ») est valide pour le groupe d'utilisateurs concerné.
  • Page 37: Messages D'état

    Manuel technique Fonctionnalités Type de signal sonore Durée Écran Cause 1 bip court Toutes les 60 se- ATTENTE Temporisation ou Tempo- condes risation de contrainte ac- tivée(s) 3 bips courts Toutes les 60 se- CONF La Fenêtre de confirma- condes tion est activée.
  • Page 38 Fonctionnalités Manuel technique Verrouillage temporaire immédiat La serrure est fermée grâce à la fonction de Verrouillage temporaire immédiat. Il n'est pas possible d'ouvrir la serrure, à moins qu'elle ait été configurée de telle façon que le « Maître peut outrepasser la Temporisation immédiate ». L’heure actuelle s’affiche.
  • Page 39 Manuel technique Fonctionnalités Confirmation après expiration de la Temporisation Une fois la Temporisation terminée, il convient de saisir un code valide en guise de confirma- tion dans un délai défini. Il est possible de saisir 2 codes valides différents avant et après la Temporisation. Le temps restant pour saisir le code s’affiche.
  • Page 40 Fonctionnalités Manuel technique Le message d'état RMT-DIS s'affiche lorsque la Désactivation à distance est activée. Pendant ce temps, la serrure est fermée. S’assurer que le Code utilisateur 49 a bien été configuré. Dans le cas contraire, il existe un risque élevé de verrouillage. En cas d'échec dû...
  • Page 41 Manuel technique Fonctionnalités la serrure est ouverte pendant l'ouverture du compartiment à piles le compartiment à piles a été ouvert puis refermé alors que la serrure est fermée. Il est possible de supprimer le message d'état en saisissant un Code Manager, Maître ou Piles valide (Codes utilisateurs 41, 42 ou 47).
  • Page 42: Codes D'accès

    Fonctionnalités Manuel technique 11.9 Codes d'accès 11.9.1 Hiérarchie des codes et format des codes Plusieurs codes sont disponibles pour la configuration et l'exploitation : • Code Maître • Code Manager • Codes Utilisateurs • Code Convoyeur Chaque code se compose de : •...
  • Page 43: Types De Codes

    Manuel technique Fonctionnalités Fonction de code spécial Description Code Contrainte Si cette fonction est activée, il est possible d'exé- cuter le Code Contrainte par n'importe lequel des types des codes. Mode 4-yeux En Mode 4-yeux, 2 codes sont nécessaires pour ouvrir la serrure. L'ouverture de la serrure grâce au Code Maître ou au Code Convoyeur n'oblige pas à...
  • Page 44: Codes Managers

    Fonctionnalités Manuel technique Il n'est possible de supprimer et redéfinir les codes perdus qu'à l'aide d'un code supérieur. Garder à l’esprit qu’il n’est pas possible de récupérer ni de restaurer un Code Maître perdu. Il n’existe aucun super code. Fonction du Code Description Message d'état Résultat...
  • Page 45: Codes Utilisateurs Avec Fonctions Spéciales

    Manuel technique Fonctionnalités « Ne peut pas On accède au Les sous-menus corres- activer le Ver- Mode Program- pondants ne sont plus ac- rouillage tempo- mation grâce au cessibles. raire immédiat » paramètre Code Manager défini. « Peut modifier les Temporisa- tions » « Peut modifier la Confirma- tion »...
  • Page 46 Fonctionnalités Manuel technique Code Utilisateur Description Résultat Code Utilisateur 41 Il est possible de régler le Code Si le code Utilisateur 41 est défini Utilisateur 41 au moyen des lo- sur Code Audit au moyen d’AS284- giciels de programmation USBW ou AS284-NETW, l'utilisa- AS284-USBW ou AS284- teur peut obtenir un audit de la NETW sur Code Audit et Code...
  • Page 47: Code Convoyeur

    Manuel technique Fonctionnalités Code Utilisateur Description Résultat Code Utilisateur 47 Il est possible de définir le Le Code Utilisateur 47 a accès à Code Utilisateur 47 comme toutes les fonctions relatives aux Code Temporel, Audit et Piles programmes horaires, de dates, au moyen d’AS284-USBW ou hebdomadaires et de vacances.
  • Page 48: Fonction Initialiser

    Fonctionnalités Manuel technique Le compte de la Temporisation de contrainte est le même que le compte d'une Temporisa- tion : « compte croissant », « compte à rebours » ou « ne pas compter ». Il est possible de modifier le critère du Code Contrainte +/-1 ... +/-9 grâce aux logiciels de pro- grammation AS284-USBW ou AS284-NETW.
  • Page 49: Droits D'accès

    Manuel technique Droits d'accès 12 Droits d'accès Autorisation donnée à : • MA (Maître) • Mx (Managers 1, 2, 3 et 4) • U (Utilisateur) • C ( Convoyeur) Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) HEURE Régler l'heure (heures, mi- nutes)
  • Page 50 Droits d'accès Manuel technique Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) PROGR Ajouter, modifier ou sup- primer des Interruptions de verrouillage tempo- raires Point de départ (mois, jour, année, heures, mi- nutes) Durée (minutes) PROGR Configurer les fonctions Le groupe d'utilisa-...
  • Page 51 Manuel technique Droits d'accès Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) TEMPO Régler et désactiver les Le Code Maître per- Temporisations pour le met de régler toutes Code Maître et les les Temporisations. groupes d'utilisateurs 1, 2, Le Manager 1 peut 3 ou 4 régler la Temporisa-...
  • Page 52 Droits d'accès Manuel technique Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) TEMPO Configurer la Temporisa- tion de l'avertisseur pour l'Alarme d'ouverture de porte D-ALARM (minutes, se- condes) DIVERS Activation ou désactiva- tion du Mode 4-yeux 4-YEUX banque (off/on) TEMPO Configuration de la fe-...
  • Page 53 Manuel technique Droits d'accès Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) PROGR Régler les Codes Utilisa- Le groupe d'utilisa- teurs des groupes d'utili- teurs 1 comprend les sateurs 1, 2, 3 ou 4 utilisateurs 11 à 19 Régler et confirmer un Le groupe d'utilisa- Code Utilisateur...
  • Page 54 Droits d'accès Manuel technique Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) DIVERS Gérer le système de ser- Les serrures relais rures de coffre-fort à ont une plage de l’aide du Gestionnaire de fonctions limitée périphériques par rapport à...
  • Page 55 Manuel technique Droits d'accès Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) DIVERS Activation ou désactiva- Le Manager 1 ne tion du Blocage de code peut activer ou désactiver que le GROUPE 1 (off/on) groupe d'utilisa- teurs 1.
  • Page 56 Droits d'accès Manuel technique Menu Fonction Codes autorisés (configurés Description avec l'unité de commande en sortie d'usine) DIVERS Activation ou désactiva- Il est possible d'acti- tion des Codes à usage ver des Codes à unique usage unique avec le groupe d'utilisa- ONE SC4 banque (off/on) teurs 4.
  • Page 57 Manuel technique Droits d'accès Menu Fonction Codes autorisés (définis Description par les logiciels de pro- grammation AS284- USBW ou AS284-NETW) PROGR Activer ou désactiver le Le Verrouillage tem- Verrouillage temporaire poraire immédiat immédiat (00:00 mi- s'active lorsque des nutes) utilisateurs sont au- torisés à...
  • Page 58 Droits d'accès Manuel technique Menu Fonction Codes autorisés (définis Description par les logiciels de pro- grammation AS284- USBW ou AS284-NETW) Lire les Audits dans Il est possible de lire AS284-USBW ou AS284- les Audits en saisis- NETW sant 1 des Codes Uti- lisateurs suivants dans AS284-USBW ou AS284-NETW :...
  • Page 59 Manuel technique Droits d'accès Menu Fonction Codes autorisés (définis Description par les logiciels de pro- grammation AS284- USBW ou AS284-NETW) Utiliser AS284-USBW ou Les Codes Utilisa- AS284-NETW pour définir teurs 48 et 49 jusqu'à 2 sorties sur la doivent être définis serrure ou 2 sorties sur ensemble lorsque les l'eBox.
  • Page 60: Déballer Et Vérifier La Livraison

    Déballer et vérifier la livraison Manuel technique 13 Déballer et vérifier la livraison 13.1 Contrôles avant l’installation Configuration requise : • Déballer le colis. • S’assurer que le contenu est complet. S’assurer que la livraison comprend : • Unité de commande • Serrure •...
  • Page 61: Installation

    Manuel technique Installation 14 Installation AVIS Verrouillage des unités de stockage sécurisées La fermeture de la porte d'une unité de stockage sécurisée alors que l'installation de la ser- rure n'est pas terminée entraîne le verrouillage des unités de stockage sécurisées. •...
  • Page 62 Installation Manuel technique Modèle de la serrure 17.9 25.2 17.9 1 2 3 4 5 6 7 8 3 x Ø5 41.3 Serrure eléctronique pour coffre-fort V28 - 08/2019...
  • Page 63: Installer L'unité De Commande

    Manuel technique Installation Modèle de l'eBox (unité optionnelle) 14.2 Installer l'unité de commande AVIS Installation incorrecte de l'unité de commande Modifier la séquence d'installation peut endommager l'unité de commande • Ne pas ignorer des étapes d'installation. • Suivre la séquence d'installation décrite. Conformément aux exigences de la norme EN 1300, l’unité...
  • Page 64 Installation Manuel technique 4 x M4 Installer le châssis Si la serrure est installée directement derrière l'alésage de la broche et si aucune autre me- sure n'a été choisie, une plaque de protection de l'alésage est requise pour la rénovation ap- prouvée par UL.
  • Page 65 Manuel technique Installation Installer les filets M4 dans les trous de fixation. 8. Retirer les 3 vis du fond du couvercle (1 installée dans le compartiment à piles, 2 installées dans le boîtier). 9. Retirer le couvercle du châssis. 10. Retirer soigneusement le compartiment à piles. 11.
  • Page 66 Installation Manuel technique AVIS Tension mécanique excessive sur les câbles Une tension mécanique excessive sur les câbles entraîne des dégâts de l'isolant et du conduc- teur. • Tenir les câbles à l'écart des pièces mobiles. • Ne pas coincer les câbles. •...
  • Page 67 Manuel technique Installation Faire passer soigneusement le câble des piles par les guides de réduction des tensions du compartiment à piles et du châssis. Placer le couvercle en haut du châssis à plus de 90°. Brancher le câble des piles dans la borne à 2 pôles du connecteur et le câble de connexion dans la borne à...
  • Page 68 Installation Manuel technique Installer le couvercle Insérer le couvercle dans l'encoche en haut du châssis. Faire pivoter lentement le couvercle vers le bas en direction du châssis en prenant garde à bien diriger le câble de connexion dans la chambre de la serrure. Laisser une boucle de mou.
  • Page 69: Installer La Serrure

    Manuel technique Installation 9. S’assurer que le compartiment à piles bouge librement. 10. Placer correctement le compartiment à piles. 11. Le retirer à nouveau. 12. Ne pas mettre les piles dans le compartiment à piles. 13. Ne pas utiliser la vis du compartiment à piles pour le moment. 14.3 Installer la serrure Ne pas retirer et ne pas endommager le sceau de garantie.
  • Page 70 Installation Manuel technique Retirer les bavures. Installer les filets M6 dans les trous de fixation. 5. Installer la serrure au moyen des trois vis M6x10 (il est également possible d'utiliser des vis de dimension similaire). 6. S’assurer que les têtes des vis reposent sur la base du trou de fixation à embase. S’assurer de laisser de l'espace sous la serrure pour un système refermable ou un câble de connexion.
  • Page 71: Connexions Externes Sur La Serrure

    Manuel technique Installation max. 1000N max. 5N Connecter le câble de connexion X1, X2 S’assurer que le connecteur est dans la bonne position. Brancher soigneusement le câble de connexion dans l'une des douilles X1 ou X2 de la ser- rure. Serrer le câble avec l'attache adaptée et attacher soigneusement le câble en trop.
  • Page 72 Installation Manuel technique Lorsqu'un microrupteur est connecté à l'entrée 2 et lorsque le microrupteur fermé indique l'état «porte ouverte », les deux cases « Inverser l'entrée (contact d'ouverture pour déclen- cher) » et « contact de porte » doivent être sélectionnées dans les logiciels de programmation AS284-USBW ou AS284-NETW pour un fonctionnement en douceur.
  • Page 73: Installer L'ebox

    Manuel technique Installation 1 2 3 4 5 6 7 8 Douilles Description Remarques X1, X2 Connexion pour unité de commande Utiliser le câble de connexion fourni. ou eBox ou connexion pour alimenta- Utiliser uniquement l'alimentation tion Axessor originale. 14.5 Installer l'eBox Conformément aux exigences de la norme EN 1300, l’eBox doit être installée à...
  • Page 74: Connexions Externes Sur L'ebox

    Installation Manuel technique 14.6 Connexions externes sur l'eBox Ne pas mettre l’eBox sous tension avant de commencer la procédure de câblage. Configuration requise : Les fonctions de l'eBox ne sont disponibles que si : • l'eBox est connectée à une serrure Axessor •...
  • Page 75: Diagramme De Câblage De L'ebox

    Manuel technique Installation Terminal Description Unité 12/GND Entrée 3 Impédance interne en entrée : Paramètre d'usine : non affectée 4 kΩ mini 11/GND Entrée 4 Impédance du connecteur d'entrée : Paramètre d'usine : non affectée 10 kΩ maxi 14/GND Entrée 5 9 ... 18 V DC (min. 5 mA) Paramètre d'usine : non affectée 13/GND Entrée 6 Paramètre d'usine : non affectée...
  • Page 76: Câblage

    Installation Manuel technique 14.8 Câblage Il est possible de configurer un système de serrures de coffre-fort de 2 façons : – Branchement à froid – Branchement à chaud Plus le nombre de composants utilisés est élevé, plus les distances entre les composants est grande.
  • Page 77: Branchement À Chaud

    Manuel technique Installation Mise sous tension du système de serrures de coffre-fort Respecter la polarité des piles. Retirer soigneusement le compartiment à piles jusqu'à ce qu'il rencontre une butée. Placer 3 piles alcalines professionnelles industrielles DURACELL® dans le compartiment à piles d’une seule unité de commande en respectant les indications du réceptacle. Connecter l’alimentation au secteur.
  • Page 78 Installation Manuel technique Les interruptions d’alimentation électriques peuvent avoir différentes causes : les piles peuvent être usées et l’alimentation sur réseau est à l’arrêt, ou les piles vont être remplacées et l’alimentation sur réseau est à l’arrêt. Respecter la polarité des piles. Avant de câbler un système de serrures de coffre-fort, placer les piles dans le compartiment à...
  • Page 79: Options De Câblage

    Manuel technique Installation ð Lorsque l’eBox est connectée au système de serrures de coffre-fort, elle s’associe au- tomatiquement à la serrure -1-. Répéter les mêmes étapes avec une deuxième eBox facultative. Connecter une alimentation électrique externe optionnelle Brancher l’alimentation électrique 6 V DC externe à la borne X2 de la dernière serrure. Connecter l’alimentation au secteur.
  • Page 80: Vérification Du Câblage D'une Serrure

    Installation Manuel technique +12V / 20mA 14.9 Vérification du câblage d’une serrure Configuration requise : Pour effectuer une vérification du câblage, toutes les portes et tous les tiroirs doivent être ou- verts. Si durant la vérification du câblage le message d'erreur LINE OFF s'affiche en continu : •...
  • Page 81: Configuration

    Manuel technique Configuration 15 Configuration 15.1 Mode Programmation Le Mode Programmation permet de modifier les paramètres d'usine, les réglages, les codes et autres fonctions. Cela dépend du niveau de programmation auquel les codes sont requis. 15.1.1 Présentation du menu de la serrure principale Symbole Menu Fonction...
  • Page 82: Accéder Au Mode Programmation

    Configuration Manuel technique Symbole Menu Fonction Sous-menu TEMPO Configurer une temporisation TEMPO 1 TEMPO 2 TEMPO 3 TEMPO 4 FEN CNF NRTD HM D-ALARM 4-YEUX banque BLT OPN banque CODE Modification des codes MAITRE MANAGER UTIL CONVOY INITIAL DIVERS Accéder aux fonctions supplé- LANGUE mentaires APPAREIL...
  • Page 83: Naviguer En Mode Programmation

    Manuel technique Configuration 15.1.3 Naviguer en Mode Programmation Si aucune touche n'est actionnée pendant 1 minute, l'unité de commande passe automatique- ment en mode fonctionnement et l'écran s'éteint. Toutes les modifications qui n'ont pas été confirmées grâce à la touche ENTER sont perdues. Il est possible, à...
  • Page 84: Menu Heure

    Configuration Manuel technique 15.1.6 Menu HEURE 15.1.6.1 Régler l'heure Autorisation : Code Maître Pour permettre la configuration, la serrure doit être ouverte pendant tout le processus de configuration. Sélectionner le sous-menu HEURE. Appuyer sur la touche ENTER. ð Le réglage actuel de l'heure s'affiche. Utiliser les touches fléchées GAUCHE ou DROITE pour sélectionner l'heure actuelle et sai- sir une nouvelle heure.
  • Page 85: Menu Progr

    Manuel technique Configuration 10. Appuyer sur la touche ENTER. ð Le message ACCEPTE apparaît un court instant et l'unité de commande revient au sous- menu DATE. 15.1.6.3 Régler le format de l'heure AM/PM Autorisation : Code Maître Avec l'option « AM/PM ON », l'heure s'affiche au format 12 heures (de 1:00 à 12:59). Avec l'option « AM/PM OFF », l'heure s'affiche au format 24 heures (de 00:00 à...
  • Page 86: Configuration Des Périodes De Verrouillage Hebdomadaires

    Configuration Manuel technique Appuyer sur la touche ENTER. Utiliser les touches fléchées GAUCHE ou DROITE pour régler la durée en heures et minutes de la période de verrouillage du Verrouillage horaire immédiat. Sélectionner « OUI » dans la boîte de dialogue « CONF? » à l'aide des touches fléchées GAUCHE ou DROITE.
  • Page 87: Modification D'une Période De Verrouillage Hebdomadaire Existante

    Manuel technique Configuration Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE. 8. Appuyer sur la touche ENTER. 9. Répéter les étapes 2 à 8 pour définir d'autres périodes de verrouillage ou appuyer sur la touche INFO/ESC pour quitter le menu.
  • Page 88: Modification D'une Période De Verrouillage De Vacances Existante

    Configuration Manuel technique Si les Périodes de verrouillage de vacances répétitives et non répétitives sont configurées sans écart, il y a un risque élevé de verrouillage total. Si le nombre maximal de 22 Périodes de verrouillage de vacances est atteint, aucune autre en- trée n'est possible.
  • Page 89: Configurer Les Interruptions Du Verrouillage Horaire

    Manuel technique Configuration Appuyer sur la touche DEL. 5. Sélectionner « OUI » dans la boîte de dialogue « EFFACER » à l'aide des touches GAUCHE ou DROITE. 6. Appuyer sur la touche ENTER pour confirmer le réglage. 15.1.7.4 Configurer les Interruptions du verrouillage horaire Il est possible de définir jusqu'à...
  • Page 90: Suppression D'une Interruption De Verrouillage Horaire Existante

    Configuration Manuel technique Au lieu d'appuyer sur la touche ENTER comme à l'étape 3, utiliser les flèches DROITE ou GAUCHE pour sélectionner l'Interruption de verrouillage horaire à modifier. Remplacer l’Interruption de verrouillage horaire. 15.1.7.4.3 Suppression d'une Interruption de verrouillage horaire existante Sélectionner le menu INT-FER.
  • Page 91 Manuel technique Configuration Sélectionner le sous-menu TR-FNC1, TR-FNC2 ou TR-FCN3 . Appuyer sur la touche ENTER. ð Si une Fonction liée à l'heure a déjà été définie, un nombre supérieur à « 000 » s'af- fiche. Appuyer sur la touche ENTER. Utiliser les touches fléchées GAUCHE ou DROITE pour régler l'heure de début de la Fonc- tion liée à...
  • Page 92: Modification D'une Fonction Liée À L'heure Existante

    Configuration Manuel technique ð Si le Mode 4-yeux est coupé, le Mode 4-yeux s'active automatiquement durant la pé- riode définie. 14. Appuyer sur la touche ENTER pour confirmer le réglage. 15. Si le groupe d'utilisateurs doit être désactivé (blocage de code), sélectionner « ON » au moyen des touches fléchées GAUCHE ou DROITE 16.
  • Page 93: Menu Tempo

    Manuel technique Configuration Appuyer sur la touche ENTER pour confirmer le réglage. 15.1.8 Menu TEMPO 15.1.8.1 Paramétrage et désactivation des Temporisations Sous-menu TEMPO 1 ... 4 Une fois qu’un code valide a été saisi, la serrure ne s’ouvre qu’au terme de la Temporisation configurée.
  • Page 94: Configuration De La Fenêtre De Confirmation

    Configuration Manuel technique Temporisations de contrainte Valide pour Temporisation de Maître Manager 1 Utilisateurs 11 ... 19 contrainte 1 Temporisation de Manager 2 Utilisateurs 21 ... 29 contrainte 2 Temporisation de Manager 3 Utilisateurs 31 ... 39 contrainte 3 Temporisation de Manager 4 Utilisateurs 41 ...
  • Page 95: Configuration De Nrtd

    Manuel technique Configuration 15.1.8.3 Configuration de NRTD Sous-menu NRTD-HM Par défaut, la NRTD est réglée sur 0 minute. Il est possible d'outrepasser la NRTD au moyen d'un code généré dans OTM (AS274). Cette fonction doit être activée par le logiciel de programmation AS284-USBW. Lors de la fermeture de la serrure, il n'est pas possible d'ouvrir la serrure pendant la durée dé- finie de la NRTD.
  • Page 96: Configuration De La Fenêtre Pour Un Second Code En Mode 4-Yeux

    Configuration Manuel technique Appuyer sur la touche ENTER. 5. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE. 6. Appuyer sur la touche ENTER pour confirmer les paramètres. 15.1.8.5 Configuration de la fenêtre pour un second code en Mode 4-yeux Sous-menu 4-YEUX banque Par défaut, la Fenêtre d'ouverture est réglée sur 1 minute.
  • Page 97: Menu Code

    Manuel technique Configuration 5. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE. 6. Appuyer sur la touche ENTER pour confirmer le réglage. 15.1.9 Menu CODE 15.1.9.1 Autorisation des codes Chacun des 4 types de codes (Maître, Manager, Utilisateur et Convoyeur) dispose d'une auto- risation différente.
  • Page 98: Définition Des Codes Managers

    Configuration Manuel technique 8. Utiliser le clavier NUMERIQUE pour saisir à nouveau le code. 9. Appuyer sur la touche ENTER pour confirmer le réglage. 15.1.9.3 Définition des Codes Managers Sous-menu MANAGER Autorisation : Code Maître Sélectionner le sous-menu MANAGER. Appuyer sur la touche ENTER. Il n'est nécessaire de choisir le sous-menuManager que si le Mode Programmation a été...
  • Page 99: Définition Du Code Convoyeur

    Manuel technique Configuration Appuyer sur la touche ENTER. 5. Utiliser le clavier NUMERIQUE pour saisir un nouveau code. 6. Appuyer sur la touche ENTER pour confirmer le réglage. ð « CONFIRM » s'affiche brièvement et il faut saisir à nouveau le même code. Utiliser le clavier NUMERIQUE pour saisir à...
  • Page 100: Suppression D'un Code

    Configuration Manuel technique Utiliser les touches fléchées GAUCHE ou DROITE pour choisir le code (par exemple Code Utilisateur) à modifier. Appuyer sur la touche ENTER. 5. Utiliser les touches fléchées GAUCHE ou DROITE pour choisir le code (par exemple Code Utilisateur 11) à...
  • Page 101: Réinitialiser La Serrure Électronique Pour Coffre

    Manuel technique Configuration Sélectionner « OUI » en utilisant les touches fléchées GAUCHE ou DROITE. 8. Appuyer sur la touche ENTER pour confirmer la suppression. 15.1.9.8 Réinitialiser la serrure électronique pour coffre Sous-menu INITIAL Grâce à la fonction Initialiser, il est possible de restaurer les paramètres d'usine de la serrure électronique pour coffre-fort.
  • Page 102: Gérer Le Système De Serrures De Coffre-Fort À L'aide Du Gestionnaire De Périphériques

    Configuration Manuel technique Sélectionner le sous-menu LANGUE. Appuyer sur la touche ENTER. ð La langue d'affichage actuellement définie s'affiche. Utiliser les touches fléchées GAUCHE ou DROITE pour choisir la langue d'affichage voulue. Appuyer sur la touche ENTER pour confirmer la langue d'affichage choisie. 5.
  • Page 103: Saisie Des Paramètres De La Serrure Et Test Du Système De Bus

    Manuel technique Configuration ð Jusqu’à 10 serrures relais connectées peuvent être affichées. Appuyer sur la touche ENTER pour confirmer le réglage. 15.1.10.2.1 Saisie des paramètres de la serrure et test du système de bus 2 options sont possibles : • Vérification des paramètres de la serrure en sélectionnant une serrure depuis la liste des serrures •...
  • Page 104: Déplacement De La Serrure Sélectionnée

    Configuration Manuel technique ð Le type et le numéro de version de la serrure de coffre-fort s’affichent. 5. Appuyer sur la touche fléchée Droite. ð Les 8 derniers chiffres du numéro de série de la serrure sélectionnée s’affichent. 6. Appuyer sur la touche fléchée Droite. ð...
  • Page 105: Activation Ou Désactivation Du Blocage À Distance

    Manuel technique Configuration ð Les 8 derniers chiffres du numéro de série de la serrure sélectionnée s’affichent. 6. Appuyer sur la touche fléchée Droite. ð Le numéro à 5 chiffres personnalisé s’affiche. Il s’agit des 5 derniers chiffres du numéro de série. Appuyer sur la touche fléchée Droite.
  • Page 106: Réglage Du Volume De L'avertisseur

    Configuration Manuel technique Sélectionner « ON » ou « OFF » en utilisant les touches fléchées GAUCHE ou DROITE. Appuyer sur la touche ENTER pour confirmer le réglage. 5. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE. 6.
  • Page 107: Activation Ou Désactivation De L'avertisseur De La Fenêtre De Confirmation

    Manuel technique Configuration 15.1.10.6 Activation ou désactivation de l'Avertisseur de la Fenêtre de confirmation Ce paramètre indique si la Fenêtre de confirmation est activée et en attente d'un code de confirmation à générer après l'expiration de la Temporisation. Le temps écoulé est indiqué par 3 signaux sonores toutes les 60 secondes. Autorisation : Code Maître Sélectionner le sous-menu bip FEN CNF.
  • Page 108: Activation Ou Désactivation Du Temps D'attente

    Configuration Manuel technique Sélectionner ON ou OFF en appuyant sur les touches fléchées GAUCHE ou DROITE. Appuyer sur la touche ENTER pour confirmer le réglage. 5. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE. 6.
  • Page 109: Activation Ou Désactivation Du Blocage De Code

    Manuel technique Configuration Appuyer sur la touche ENTER. ð Le message INFO SERRURE s'affiche. Sélectionner NON au moyen de la touche fléchée DROITE pour afficher la position de la serrure (SERRURE -1-). Appuyer sur la touche ENTER. 5. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE.
  • Page 110: Activation Ou Désactivation Du Mode 4-Yeux

    Configuration Manuel technique Il est possible de régler la durée d'une temporisation de contrainte (une période plus longue ou plus courte) indépendamment d'une temporisation. Si la serrure est connectée à un système d’alarme externe, une alarme de contrainte silen- cieuse s’active lors de la saisie du Code de contrainte. Le signal d’alarme n’est pas perceptible par l’agresseur.
  • Page 111: Activation Ou Désactivation Des Codes À Usage Unique

    Manuel technique Configuration 15.1.10.15 Activation ou désactivation des Codes à usage unique L'ouverture de la serrure au moyen du Code Maître n'entraîne pas de modification du code (aucune suppression automatique). L'ouverture de la serrure au moyen du Code Manager 40 n'entraîne pas de modification du code (aucune suppression automatique).
  • Page 112 Configuration Manuel technique Appuyer sur la touche ENTER. Sélectionner NON en utilisant les touches fléchées GAUCHE ou DROITE. Appuyer sur la touche ENTER pour confirmer le réglage. 5. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE.
  • Page 113: Opération

    Manuel technique Opération 16 Opération 16.1 Saisie du code Il est possible de distraire l'attention d'un observateur potentiel pour l'empêcher de mémori- ser un code pendant la saisie. Seuls les 7 premiers chiffres et le dernier chiffre saisis sont reconnus comme faisant partie du code.
  • Page 114 Opération Manuel technique Si nécessaire, appuyer sur n'importe quelle touche pour réveiller l'écran. ð L'état de la serrure s'affiche. Saisir un code, par exemple 11123456 au moyen du clavier NUMERIQUE. ð Un astérisque apparaît pour chaque chiffre saisi. Appuyer sur la touche ENTER pour confirmer le code. Si l'unité...
  • Page 115: Procédure De Fermeture De La Serrure

    Manuel technique Opération 12. Ouvrir le coffre-fort. ð Il est également possible de continuer en Mode Programmation. 16.3 Procédure de fermeture de la serrure La serrure se ferme automatiquement lorsque la tringlerie est verrouillée. Selon le design du coffre, des facteurs supplémentaires influent sur la procédure de ferme- ture.
  • Page 116: Dépannage

    Dépannage Manuel technique 17 Dépannage 17.1 Messages d'état à l’écran Si diverses causes entraînent plus d'1 message d'erreur REFUSE xx, le nombre de messages d'erreurs est indiqué. Exemple : REFUSE 12 = REFUSE 04 + REFUSE 08 REFUSE 50 = REFUSE 02 + REFUSE 16 + REFUSE 32 Message Cause Solution...
  • Page 117 Manuel technique Dépannage Message Cause Solution Menu Sous-menu d'état à l'écran REFUSE Modification du code : Il convient de s’assurer que le CODE MAITRE le code saisi ne correspond pas même code est saisi deux fois. MANAGER au code saisi plus tôt. UTIL CONVOY REFUSE 02...
  • Page 118: Identification Du Plus Petit Numéro De Série

    Dépannage Manuel technique Message Cause Solution Menu Sous-menu d'état à l'écran MOT FLT Une erreur de mouvement non dis- non disponible Relancer l'unité de s'est produite durant le mou- ponible commande en reti- vement du verrou. rant les piles. Attendre 1 heure avant d'insérer de nouvelles piles.
  • Page 119: Entretien

    Manuel technique Entretien 18 Entretien 18.1 Nettoyage AVIS Dégâts en surface et à l'intérieur de l'unité de commande Nettoyer l'unité de commande à l'aide de décapants agressifs, de solvants, d'agents abrasifs ou de sprays, endommagera la surface et l'intérieur de l'unité de commande. •...
  • Page 120 Entretien Manuel technique Dévisser la vis du compartiment à piles en dessous de l'unité de commande. Retirer soigneusement le compartiment à piles jusqu'à ce qu'il rencontre une butée. Remplacer les 3 piles usées par 3 piles neuves du même type (3 piles alcalines AA 1,5 V - LR6 ou 3 piles au lithium AA 1,5 V - FR6).
  • Page 121: Maintenance

    Manuel technique Maintenance 19 Maintenance 19.1 Remplacement d’une serrure défectueuse 19.1.1 Retrait de la serrure défectueuse du système de serrures de coffre- fort On considère que la serrure -9- est défectueuse. La serrure doit être retirée du bus. Les fonctions Geler et Info Serrure sont réglées sur NON au niveau de la serrure -1- (serrure principale.).
  • Page 122: Ajout D'une Nouvelle Serrure Au Système De Serrures De Coffre-Fort

    Maintenance Manuel technique ð Les 8 derniers chiffres du numéro de série de la serrure défectueuse s’affichent. 10. Appuyer sur la touche fléchée Droite. ð Le numéro à 5 chiffres personnalisé s’affiche. Par défaut, il s’agit des 5 derniers chiffres du numéro de série. 11.
  • Page 123: Ajout D'une Nouvelle Serrure Avec Geler Activé

    Manuel technique Maintenance ð Après quelques secondes, la nouvelle serrure est placée automatiquement dans la po- sition de serrure -9- vacante. L’écran affiche un avertissement indiquant que le compartiment à piles de la serrure nouvellement ajoutée a été ouvert. Saisir un Code pile pour pouvoir utiliser la serrure. 19.2.2 Ajout d’une nouvelle serrure avec Geler activé...
  • Page 124: Suppression Du Message D'erreur De La Position De Serrure

    Maintenance Manuel technique 8. Appuyer sur la touche ENTER pour confirmer le réglage. 9. Sélectionner « OUI » dans la boîte de dialogue « ENREG? » à l'aide des touches fléchées GAUCHE ou DROITE. 10. Appuyer sur la touche ENTER pour confirmer le réglage. 11.
  • Page 125 Manuel technique Maintenance Ouvrir le Mode Programmation Sélectionner le menu DIVERS. Appuyer sur la touche ENTER. 5. Sélectionner le sous-menu APPAREIL. 6. Appuyer sur la touche ENTER. ð Le Gestionnaire de périphériques affiche le numéro de tous les dispositifs connectés du système de serrures du coffre-fort.
  • Page 126: Mise Au Rebut

    Mise au rebut Manuel technique 20 Mise au rebut Ne mettez pas au rebut les batteries usagées avec les déchets domestiques. Mettez les batteries au rebut conformément aux réglementations locales ou nationales. Le matériel d’emballage doit être mis au rebut ou recyclé conformément aux réglementations nationales ou locales.
  • Page 127: Pièces Détachées Et Accessoires

    Pièce détachée Nom de la pièce Unité de commande Axessor IP AXESSOR-IPIU Unité de verrouillage Axessor IP AXESSOR-IPLOCK Unité de verrouillage à pêne demi-tour Axessor IP sans certifi- AXESSOR-IPLLOCK cation VdS Dongle WiBu de remplacement pour le dongle d’Administrateur AS284-AW d’AS284-W Dongle de remplacement pour le dongle d’installation AS284...
