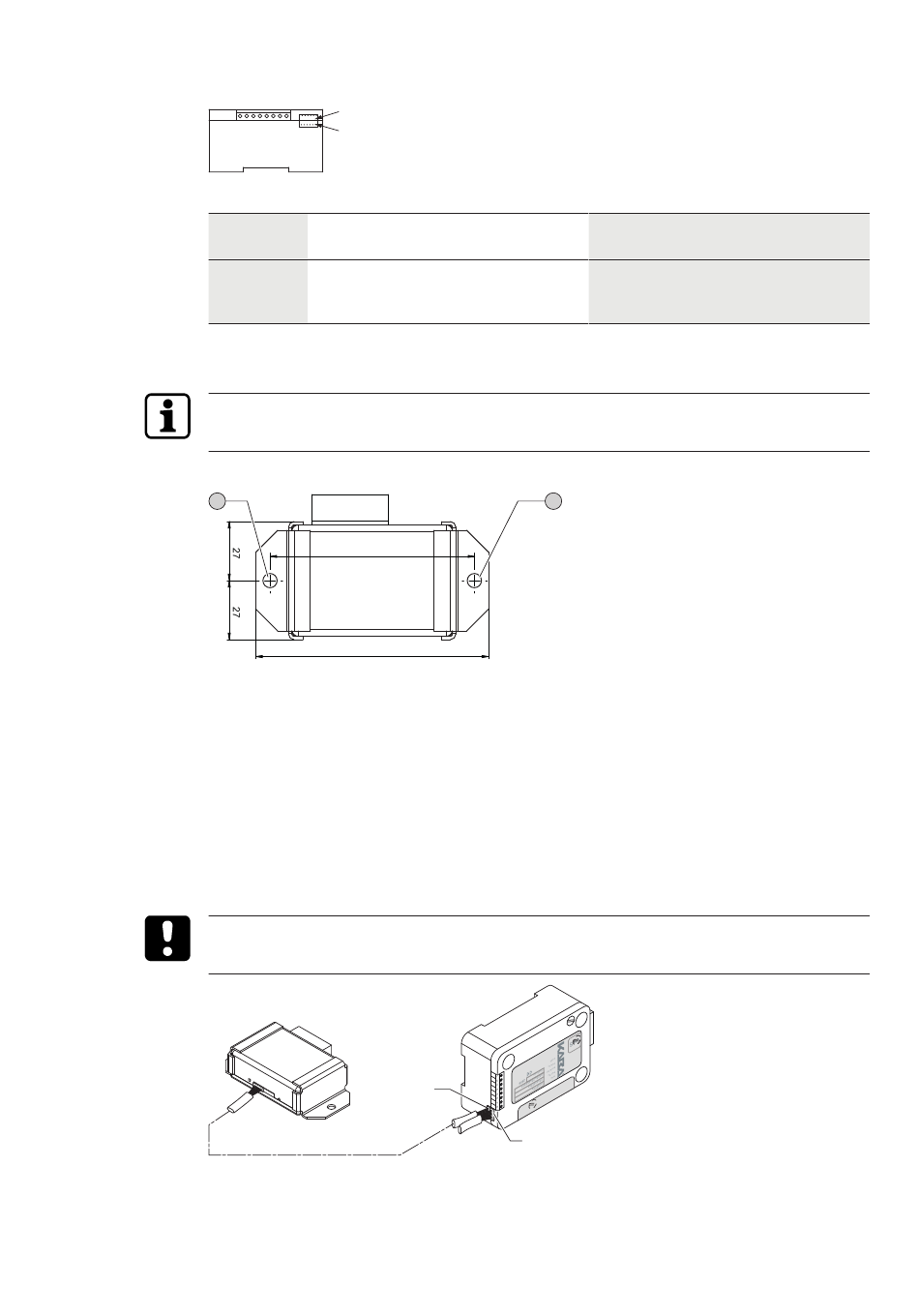

14.5 Installer l'eBox
Conformément aux exigences de la norme EN 1300, l'eBox doit être installée à l'intérieur du
coffre.
A
1.
Marquer 2 trous de fixation (A) selon le graphique.
2.
Percer des trous de fixation de Ø5 mm.
3.
Retirer les bavures.
4.
Installer les filets M6 dans les trous de fixation.
5. Installer l'eBox au moyen des deux vis à tête creuse M6x10 (il est également possible d'uti-
liser des vis de dimension similaire).
Câble de connexion
Garder à l'esprit que l'étiquette VdS est annulée lors de la connexion du câble réseau au port
RJ45 de l'eBox.
1.
S'assurer que le connecteur est correctement positionné.
2.
Connecter avec précaution le câble de connexion de l'eBox à l'une des douilles de l'eBox et
à l'une des douilles X1 ou X2 de la serrure.
V28 - 08/2019
X1
X2
Description
Connexion pour unité de commande
ou eBox ou connexion pour alimenta-
tion
93.5
106.5
X2
Remarques
Utiliser le câble de connexion fourni.
Utiliser uniquement l'alimentation
Axessor originale.
A
X1
Serrure eléctronique pour coffre-fort
Installation
73
