Installation

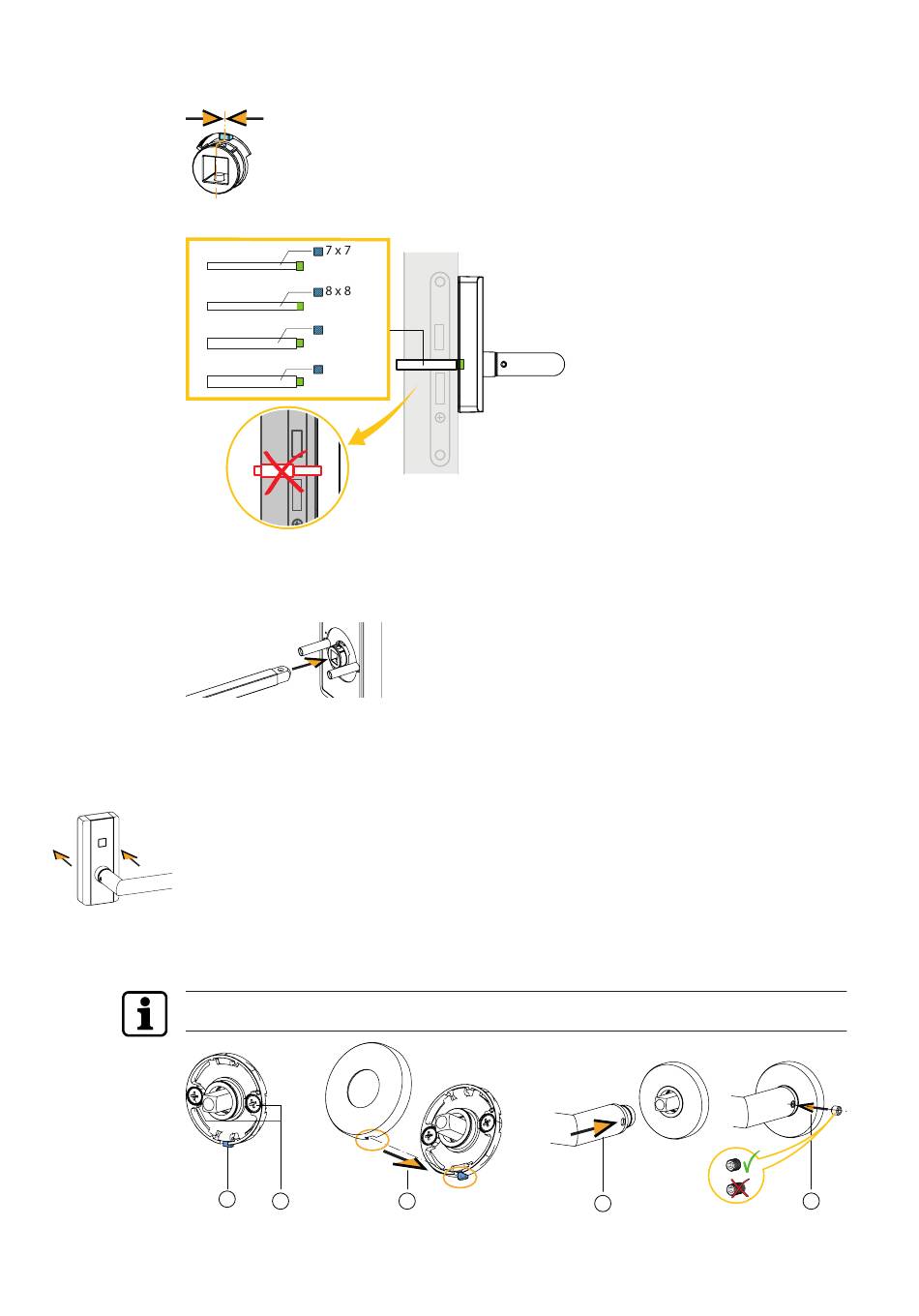

4.7 Montage de la broche de poignée
1. Dans le cas où le nez (en bleu sur l'illustration) n'est pas centré: centrer le nez.
2. Orienter correctement la broche de poignée.
3. Mettre la broche de poignée en place dans l'unité mécatronique comme illustré.
ð La broche de poignée s'enclenche.

4.8 Introduction de c-lever dans la serrure

Passer le c-lever avec broche de poignée par le fouillot sur le côté extérieur de la porte.
4.9 Montage de la rosace intérieure et de la poignée
Après sa mise en place sur la rosace, la poignée ne peut être retirée qu'avec un outil spécial
1.
1. Insérer la rosace (en option) avec l'embout en plastique (en bleu sur l'illustration) vers le
bas. Positionner le c-lever dans la porte.
18 dormakaba c-lever compact
8,5 x 8,5
9 x 9
(mm)
2. 3.
Manuel technique
4.
5.
08/2017
